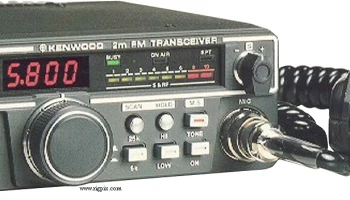

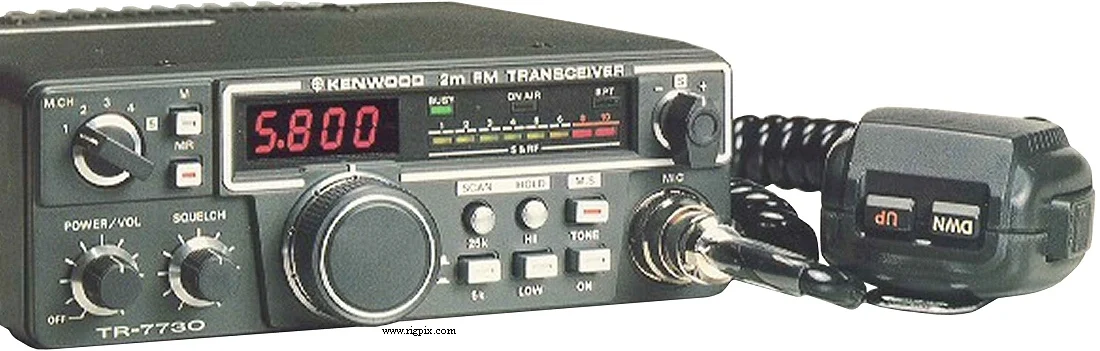

TR-7730
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF |
|---|---|
| Диапазон частот | Европа TX: 144-146 МГц RX: 144-146 МГц США TX: 144-148 МГц RX: 144-148 МГц |
| Шаг перестройки | Европа: 5 / 25 кГцСША: 5 / 10 кГц |
| Стабильность частоты | ±20 ppm @-20 до +60°C (-4 до +140°F) |
| Режим | FM |
| Каналы / управление памятью | 5 регулярных каналов памяти, требуется внешний источник питания |
| Смещение / сдвиг ретранслятора / сдвига | ±600 кГц |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | Приём: 400 мА (без сигнала)Передача: 3-5.5 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 147*51*198 мм (5.79*2.01*7.8") |
| Вес | 1.5 кг (3.31 фунта) |
| Прочие особенности | Тональный сигнал повторителя 1750 Гц (Европа). Опция кодера CTCSS/PL (США). |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 10.7 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 0.25 мкВ (12 дБ SINAD) |
| Избирательность | 12 кГц (-6 дБ)25 кГц (-60 дБ) |
| Изоляция от зеркального канала | — |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | Высокая низкая 2 м: 25 Вт5 Вт |
|---|---|
| 2 м | 25 Вт |
| Система модуляции | Прямая модуляция переменной ёмкости |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 500 Ом / 6-контактный (разъём с металлическим замковым кольцом) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1981-198x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| KPS-7 MC-46 SP-40 SP-120 TK-1 | Источник питания. 13.8 В постоянного тока, 6 А (пиковый ток 7 А) Микрофон ручной со встроенным DTMF-пультом Внешний громкоговоритель Резервное питание для памяти |
