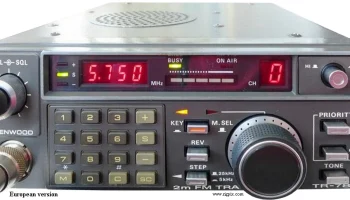

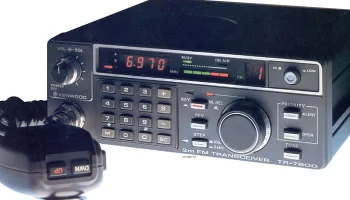

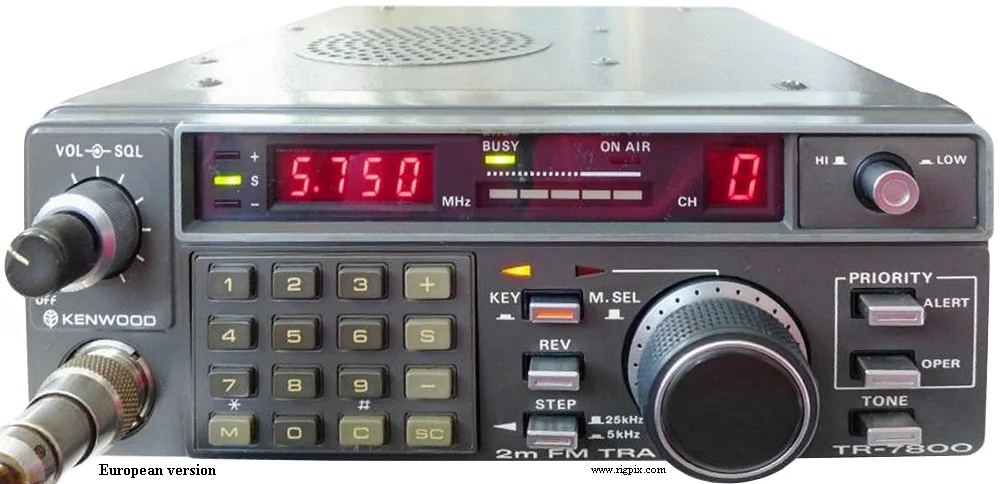

TR-7800
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF |
|---|---|
| Диапазон частот | Европа TX: 144-146 МГц RX: 144-146 МГц США TX: 143.9-149 МГц RX: 143.9-149 МГц |
| Шаг перестройки | 5 / 25 кГц (Европа)5 / 10 кГц (США) |
| Стабильность частоты | Менее ±20 ppm при температуре от -20° до +50°C (-4° до +122°F) |
| Режим работы | FM |
| Каналы / управление памятью | 13 регулярных каналов 1 канал с независимыми приёмными и передающими частотами 1 приоритетный канал RAM хранения с четырьмя резервными батареями типа R6/AA NiCd (менее 2 мА при отключении источника 13.8 В постоянного тока) |
| Смещение ретранслятора / сдвиг | ±600 кГц |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | Приём: 400-900 мАТрансляция: 2.5-6 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 175*64*206 мм (6.89*2.52*8.11") |
| Вес | 2.1 Кг (4.63 фунта) |
| Прочие особенности | Тональный сигнал ретранслятора Europe: 1750 Гц. Кодер DTMF (США). Опция CTCSS/PL (США) |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е промежуточное: 10.695 МГц 2-е промежуточное: 455 кГц |
|---|---|
| Чувствительность | 0.2 мкВ (уровень SINAD 12 дБ) |
| Избирательность | 12 кГц (-6 дБ)24 кГц (-60 дБ) |
| Отношение сигнал/изображение | — |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при искажениях 10% / сопротивление 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | Высокая низкая 2 м: 25 Вт5 Вт |
|---|---|
| 2 м | 25 Вт |
| Система модуляции | Прямая модуляция переменной реактивностью |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 500 Ом / 6-контактный (разъём с металлическим замковым кольцом) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1980-1981 гг. (вышедший из производства) |
|---|---|
| Дополнительная информация | Новая цена в Великобритании в 1980 году: £265.00 Новая цена в США в 1980 году: $399.95 Новая цена в Великобритании в 1981 году: £275.00 |
| BC-1 KPS-7 MB-9 SP-40 | Зарядное устройство для памяти / источник питания AC-питание. Источник питания 13.8 В постоянного тока, 6 А (максимум 7 А) Быстросъемный мобильный кронштейн Мобильный громкоговоритель |
