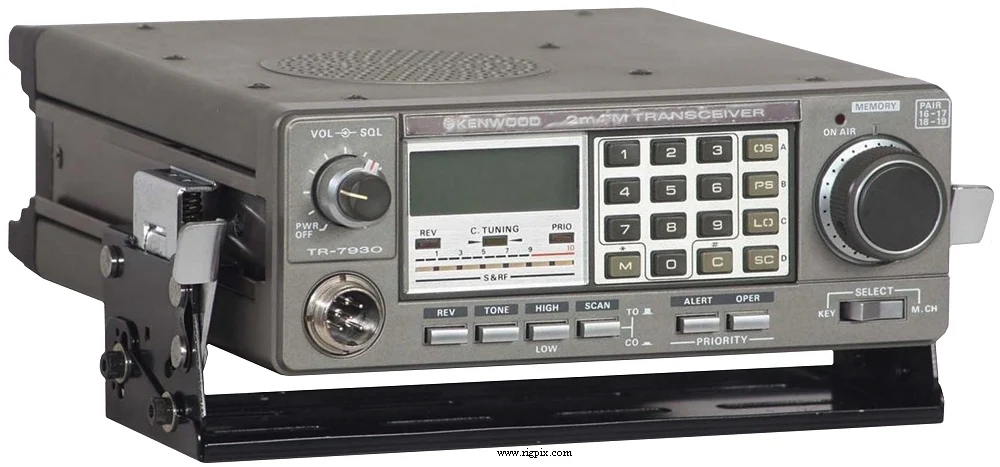

TR-7930
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского класса VHF |
|---|---|
| Диапазон частот | Европа TX: 144-146 MHz RX: 144-146 MHz США TX: 142-149 MHz RX: 142-149 MHz |
| Шаг перестройки | ? КГц (Европа)5 КГц (США) |
| Стабильность частоты | ±15 ppm при температуре от -20 до +50°C (-4 до +122°F) |
| Режим | FM |
| Каналы / управление памятью | 21 регулярный канал Функция приоритета RAM хранение с резервированием литиевой батареей |
| Смещение ретранслятора / сдвиг | ±600 КГц |
| Источник питания | 13.8 В постоянного тока ±15% (разъём на 2 контакта) |
| Ток потребления / мощность | При приёме: 500-900 мА; При передаче: 2.5-6.5 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 175*64*206 мм (6.89*2.52*8.11") |
| Вес | 1.8 кг (3.97 фунта) |
| Прочие особенности | — |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 10.695 MHz 2-е ПЧ: 455 KHz |
|---|---|
| Чувствительность | 0.25 мкВ (12 дБ SINAD) |
| Избирательность | 12 КГц (-6 дБ)24 КГц (-60 дБ) |
| Изоляция от зеркального канала | — |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при искажении 5% / сопротивление 8 Ом |
| Разъём для внешнего громкоговорителя | 3.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | Высокая низкая 2 м:25 Вт5 Вт |
|---|---|
| 2 м | 25 Вт |
| Система модуляции | Фазовая манипуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 КГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 500 Ом / 6-контактный (разъём с металлическим замковым кольцом) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1982-198x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| KPS-7A MB-9 SP-40 TU-79 | Стационарный источник питания для фиксированной станции, 13.8 В постоянного тока, 6 А (максимум 7 А) Быстросъёмный мобильный кронштейн Компактный мобильный громкоговоритель Программируемый диодный блок трёхчастотных сигналов тонального типа (только для США) |
