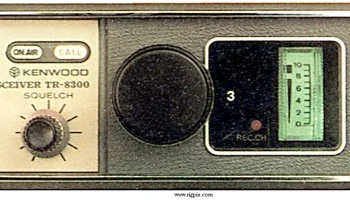

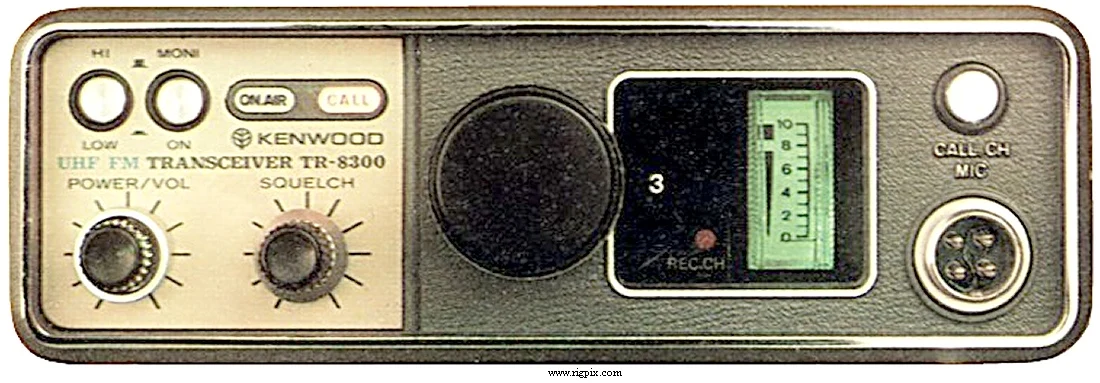

TR-8300
Источник:
ОБЩИЕ
| Тип | Любительский трансивер для UHF диапазона |
|---|---|
| Диапазон частот | TX: 445-450 МГц RX: 442-447 МГц |
| Настройка | Канализированная |
| Стабильность частоты | ±? ppm |
| Режим | FM |
| Количество каналов / управление памятью | 23 регулярных канала (два кварца на канал) |
| Смещение ретранслятора / сдвиг | Согласно кварцам |
| Источник питания | 11.5-16 В постоянного тока |
| Ток потребления / мощность | RX: Менее 500 мА (без сигнала) TX: 2-3.5 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 180*60*240 мм (7.1*2.4*9.45") |
| Вес | 2.3 кг (5.1 фунта) |
| Другие особенности | Опция кодера CTCSS/PL. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 10.7 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 0.5 мкВ (20 дБ потемнение сигнала) |
| Избирательность | 20 кГц (-6 дБ) 60 кГц (-70 дБ) |
| Изоляция от зеркального канала | — |
| Выходная мощность звукового тракта / громкоговоритель | 1.5 Вт при 10% искажений / 8 Ом |
| Разъём внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Высокий-низкий 70 см: 10 Вт-1 Вт Низкий режим регулируется до 10 Вт |
|---|---|
| 70 см | 10 Вт |
| Модуляционная система | Фазовая модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц (регулируется до ±12 кГц) |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 500 Ом / 4-контактный (разъём с металлическим замком) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1976-197x (вышедший из производства) |
|---|---|
| Дополнительная информация | Новая цена в Японии в 1976 году: 63.800 йен |
| PS-5 | Источник питания со встроенными часами |
