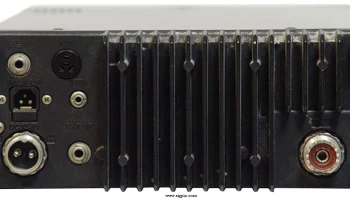

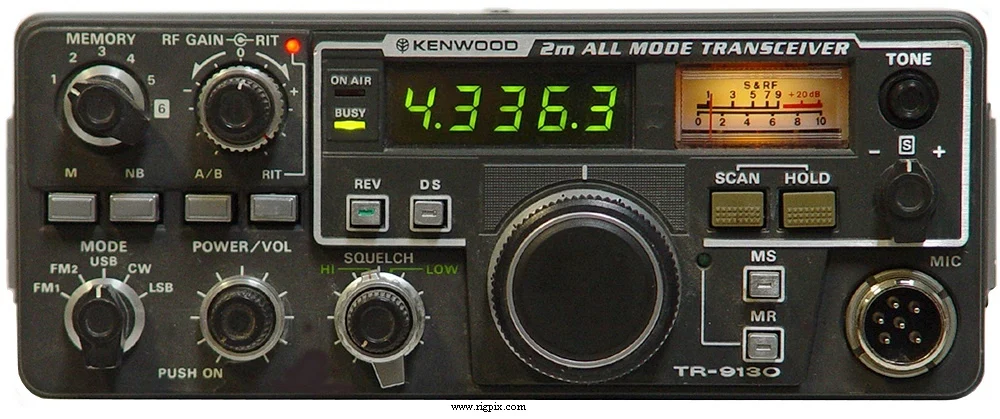

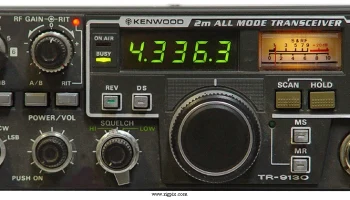

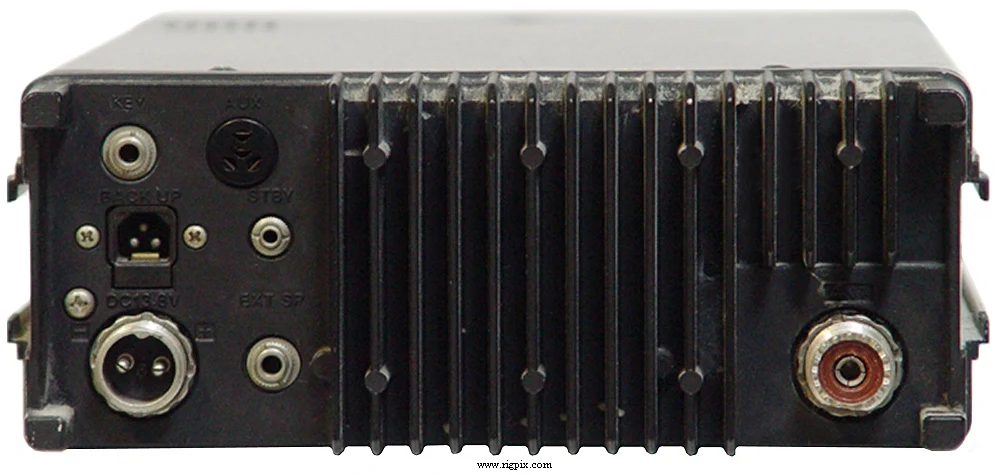

TR-9130
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер VHF |
|---|---|
| Диапазон частот | Европа TX: 144-146 MHz RX: 144-146 MHz США TX: 144-148 MHz RX: 144-148 MHz |
| Шаг перестройки | 100 Гц, 1 / 12.5 / 25 кГц |
| Стабильность частоты | ±500 Гц в течение первого часа после 1 минуты прогрева Внутри 50 Гц любые 30 минут впоследствии @ 25° (77°F) |
| Режимы работы | FM / SSB / CW |
| Каналы / управление памятью | 5 регулярных 1 нечетный разделенный RAM хранение (Опция резервного питания — разъем с тремя контактами) |
| Смещение ретранслятора / сдвиг | ±600 КГц |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | RX: 700 мА (без сигнала)TX: 3.5-6.5 А |
| Импеданс антенны / разъем | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 170*68*241 мм (6.7*2.68*9.49") |
| Вес | 2.4 кг (5.29 фунта) |
| Другие особенности | Тон повторителя Europe: 1750 Гц. Кодер CTCSS/PL (США). Примечание. RIT. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноканальный супергетеродин (SSB/CW) IF: 10.695 МГц Двойной супергетеродин (FM) 1-й IF: 10.695 МГц 2-й IF: 455 кГц |
|---|---|
| Чувствительность | Европа FM: 0.2 мкВ (12 дБ SINAD) SSB/CW: 0.2 мкВ (10 дБ S/N) США FM: 0.25 мкВ (12 дБ SINAD) SSB/CW: 0.25 мкВ (10 дБ S/N) |
| Избирательность | Европа FM: 14 кГц (-6 дБ), 30 кГц (-60 дБ) SSB/CW: 2.2 кГц (-6 дБ), 4.8 кГц (-60 дБ) США FM: 12 кГц (-6 дБ), 24 кГц (-60 дБ) SSB/CW: 2.2 кГц (-6 дБ), 4.8 кГц (-60 дБ) |
| Изображение подавления | — |
| Выходная мощность AF / громкоговоритель | 2 Вт при 10% искажении / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Высокая низкая FM:25 Вт5 Вт SSB (PEP):25 Вт5 Вт CW:25 Вт5 Вт |
|---|---|
| FM | 25 Вт |
SSB (PEP)
| CW | 25 Вт |
|---|---|
| Модуляционная система | FM: Переменная реактивность прямая модуляцияSSB: Балансная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъем | 500 Ом / 6-контактный (разъем с металлическим замковым кольцом) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1982-198x (Перестал выпускаться) |
|---|---|
| Дополнительная информация | Новая цена в Швеции 1982 г.: SEK 4314:- Новая цена март 1983 г. в Швеции: SEK 5425:- |
| BC-1 BO-9A MB-9 MC-46 MC-60A MJ-86 PS-30 SP-40 SP-120 TK-1 | Резервное питание памяти (Европа) Базовая станция системы Быстросъёмный мобильный кронштейн Микрофон с верхними и нижними переключателями и DTMF-панелью Микрофон для стола с усилителем Адаптер микрофона, 8-контактный до 6-контактного Регулируемый источник питания. 13.8 В постоянного тока, 20 А Компактный мобильный громкоговоритель Внешний громкоговоритель Резервное питание памяти (США) |
