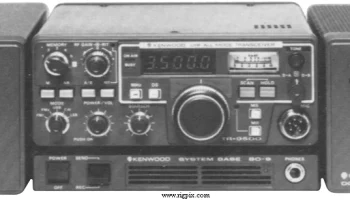

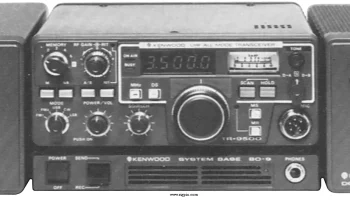

TR-9500
Источник:
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 21.6 МГц 2-е ПЧ: 455 кГц (FM), 8.83 МГц (SSB/CW) |
|---|---|
| Чувствительность | FM: 0.25 мкВ (12 дБ SINAD)SSB/CW: 0.5 мкВ (20 дБ S/N) |
| Избирательность | FM 14 кГц (-6 дБ)20 кГц (-60 дБ)SSB/CW 2.4 кГц (-6 дБ)4.8 кГц (-60 дБ) |
| Изоляция изображения | — |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | FM: 10 Вт SSB (PEP): 10 Вт CW: 10 Вт |
|---|---|
| FM | 10 Вт |
SSB (PEP)
| CW | 10 Вт |
|---|---|
| Модуляционная система | FM: Переменная реактивность прямого сдвигаSSB: Балансный |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 500 Ом / 6-контактный (разъём с металлическим замковым кольцом) |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1980-198x (Выпуск прекращён) |
|---|---|
| Дополнительная информация | — |

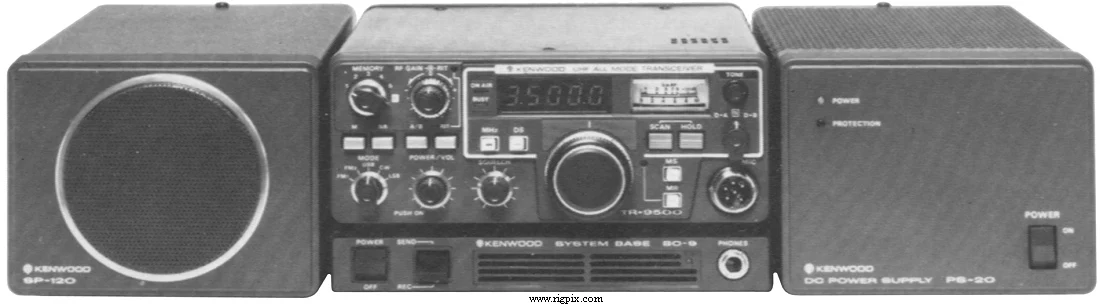

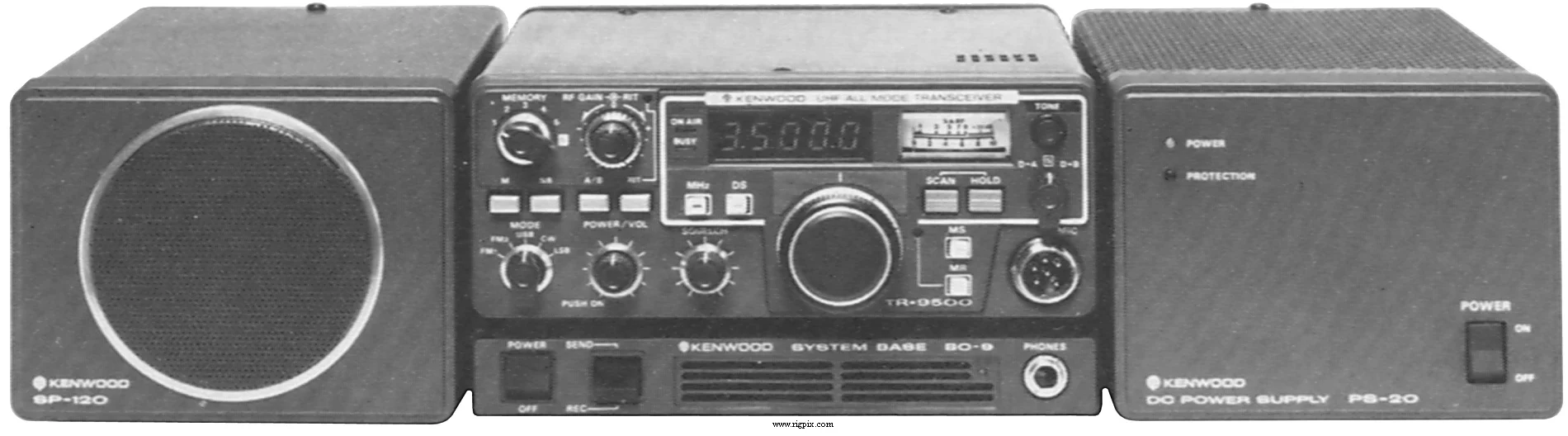

| BO-9 PS-20 SP-40 SP-120 | Базовая станция системы питания, 13.8 В постоянного тока, 4.5 А Автомобильный громкоговорительВнешний громкоговоритель |
