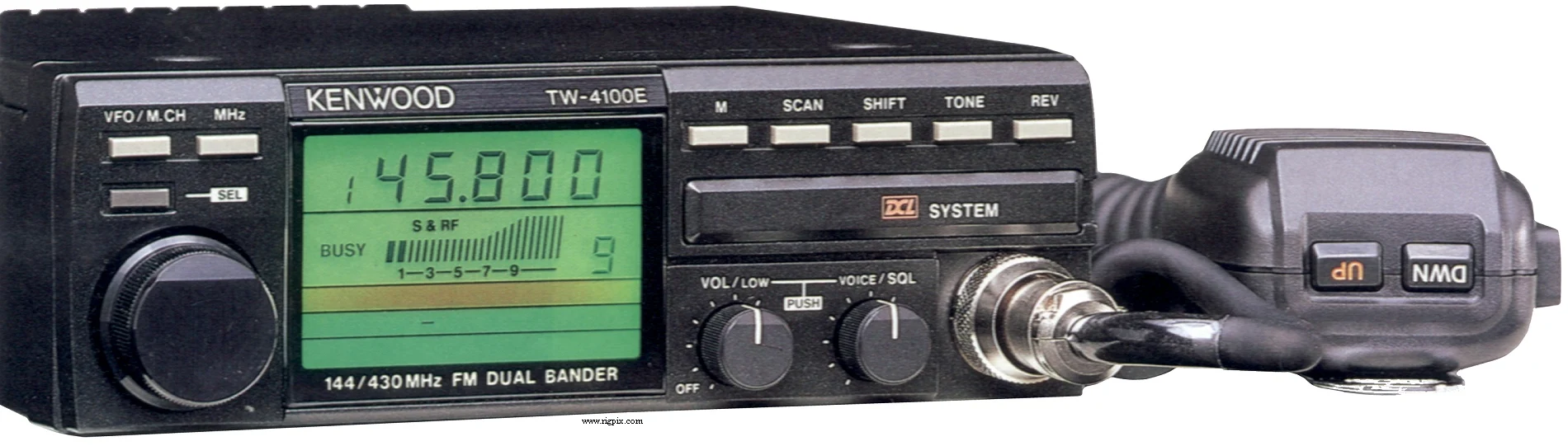

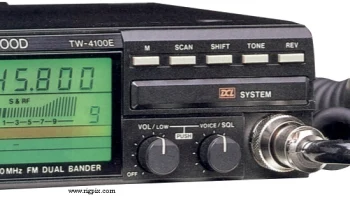

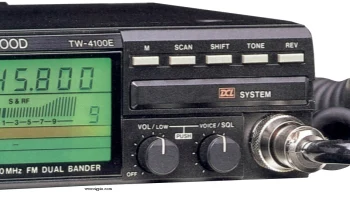

TW-4100E
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF/UHF |
|---|---|
| Диапазон частот | Европа TX: 144-146 / 430-440 МГц RX: 144-146 / 430-440 МГц |
| Шаг перестройки | 5 / 10 / 12.5 / 20 / 25 / 50 кГц |
| Стабильность частоты | ±15 ppm @ -10 до +50°C (14 до 122°F) |
| Режим | FM |
| Количество каналов / управление памятью | 10 регулярных (две из них могут хранить нечетные разбиения) Оперативное запоминание с резервным питанием от литиевой батареи |
| Смещение / сдвиг ретранслятора / сдвига | ±600 кГц, ±1.6, 5 и 7.6 МГц |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | Прием: 600 мА (без сигнала)Передача: Макс. 9.5 А |
| Импеданс антенны / разъем | 50 Ом / Один SO-239 (2 м) и один N-разъем (70 см) |
| Габариты (Ш*В*Г) | 150*50*214 мм (5.91*1.97*8.42") |
| Вес | 1.8 кг (3.97 фунта) |
| Прочие особенности | Тональный сигнал повторителя 1750 Гц. ДЦЛ. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 30.825 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 2 м: 0.2 мкВ (12 дБ SINAD) 70 см: 0.16 мкВ (12 дБ SINAD) |
| Избирательность | 15 кГц (-6 дБ)30 кГц (-60 дБ) |
| Изоляция изображения | — |
| Выходная мощность звукового канала / громкоговоритель | 2 Вт при искажении 5% / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Высокий-низкий 2 м:45 Вт5 Вт 70 см:35 Вт5 Вт |
|---|---|
| 2 м | 45 Вт |
| 70 см | 35 Вт |
| Модуляционная система | Реактивная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуррирующие излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъем | 500-600 Ом / 8-контактный (металлический замок кольца разъем) |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1987-19xx (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| CD-10 MA-4000 MB-11 MC-43S MC-48B MC-55 MC-60A MC-80 MC-85 MU-1 PG-2N PG-3B PS-50 PS-430 SP-40 SP-50 SP-430 VS-2 | Отображение позывного сигнала Двухдиапазонная мобильная антенна, с диплексером Мобильная установка Ручной динамический микрофон с кнопками вверх-вниз Ручной микрофон с кнопками вверх-вниз и DTMF Мобильный рупорный микрофон Настольный микрофон с предварительным усилителем Направленный высококлассный электретный настольный микрофон Электретный всенаправленный настольный микрофон Усилитель мощности звука ДЦЛ Модуль единицы вызова Цифровой источник питания. 13.8 В постоянного тока, 20 А Цифровой источник питания. 13.8 В постоянного тока, 10 А (пиковый ток 20 А) Мобильный громкоговоритель. 4 Ом Мобильный громкоговоритель. 8 Ом Внешний громкоговоритель. 8 Ом Устройство синтеза речи Громовой кабель цифровой линии Фильтр сетевой помехи цифрового источника питания. 13.8 В постоянного тока Мощность. 20 А Пиковый ток 10 А Громкоговоритель цифровой линии. |
