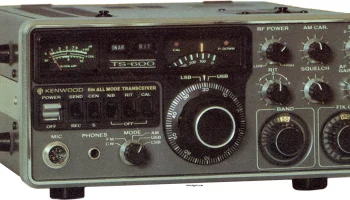

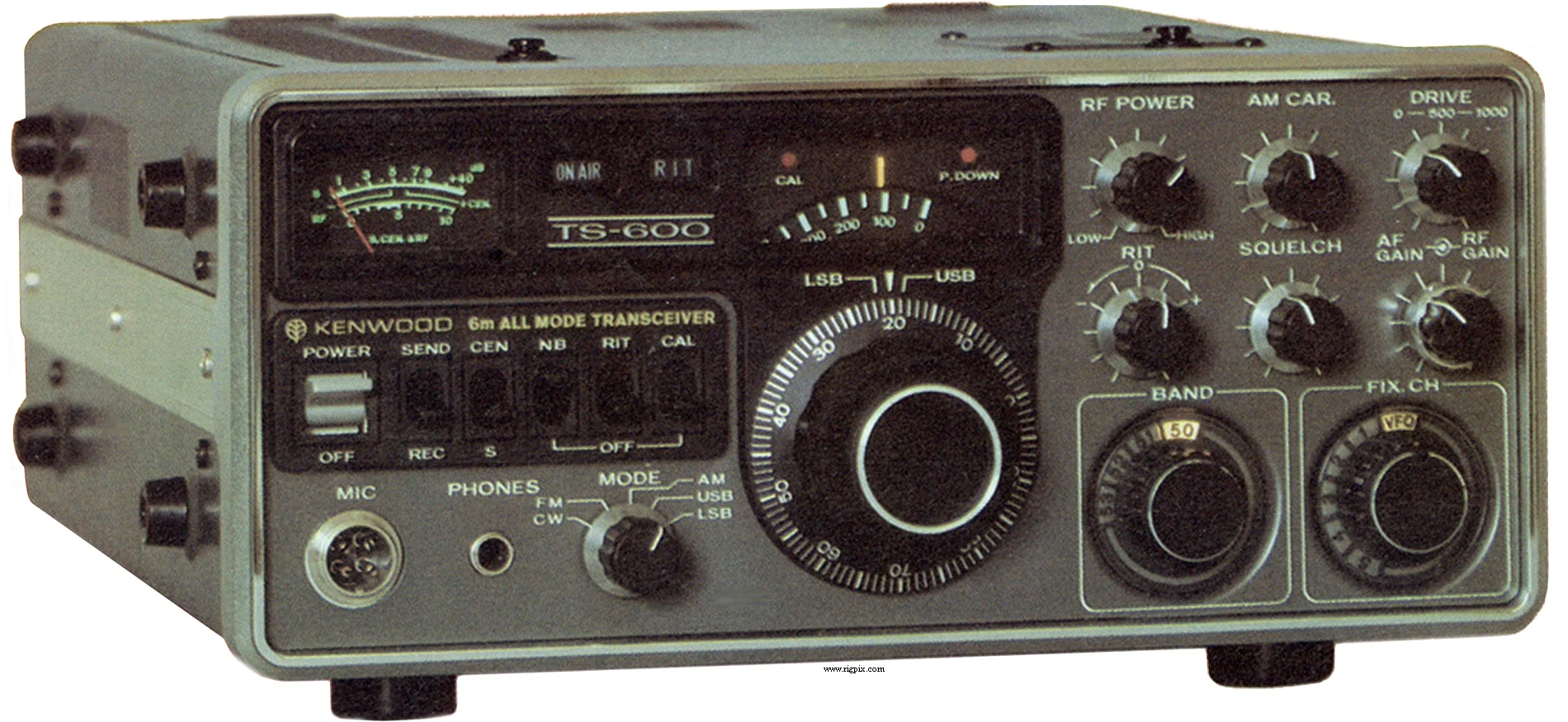

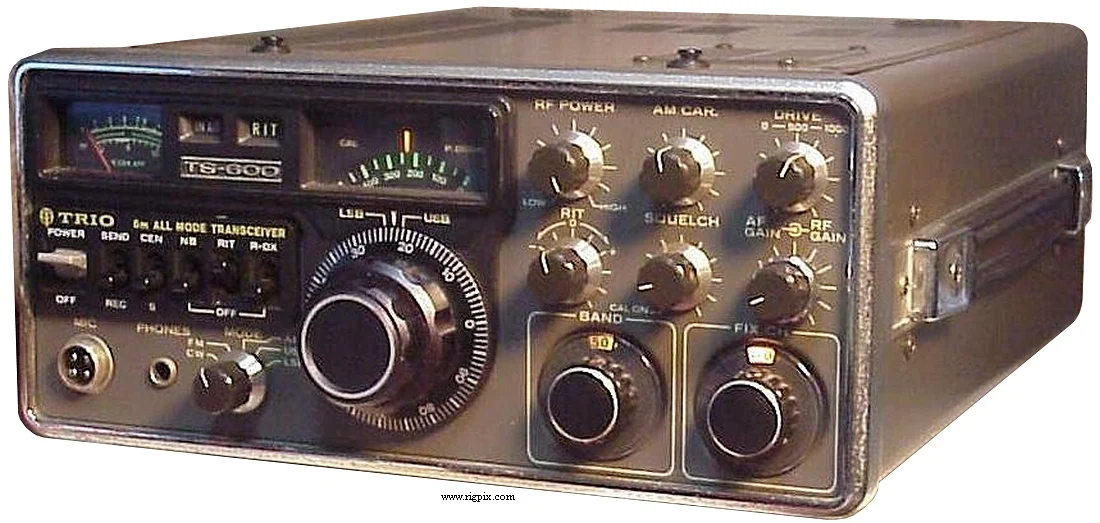

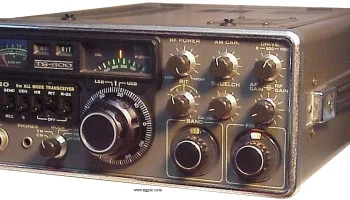

TS-600
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF |
|---|---|
| Диапазон частот | TX: 50-54 MHz RX: 50-54 MHz |
| Настройка частоты | Аналоговая / непрерывная |
| Стабильность частоты | В пределах 2 КГц за один час после одной минуты прогрева. В пределах 150 Гц в течение любого периода 30 минут впоследствии. |
| Режимы работы | АМ / FM / SSB / CW |
| Каналы / управление памятью | 20 опциональных (по 5 на сегмент по 1 МГц) XTAL-контролируемые |
| Ретранслятор смещение / сдвиг | Нет |
| Источник питания | От сети 120 / 220 В переменного токаили 12-16 В постоянного тока |
| Ток потребления / мощность | RX: 800 мА (без сигнала) @ 13.8 В DC TX: Макс. 4 А @ 13.8 В DC |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 278*124*320 мм (10.94*4.88*12.6") |
| Вес | 11 кг (24.25 фунта) |
| Другие особенности | Примечание. Измеритель коэффициента стоячей волны. Калибратор кварцевого генератора на 100 кГц. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноканальный супергетеродин (SSB/CW) 1-й ПЧ: 10.7 МГц Двойной супергетеродин (АМ/FM) 1-й ПЧ: 10.7 МГц 2-й ПЧ: 455 КГц |
|---|---|
| Чувствительность | АМ: 0.5 мкВ (10 дБ отношение сигнал/шум) FM: 0.4 мкВ (20 дБ шумоподавление SSB/CW: 0.25 мкВ (10 дБ отношение сигнал/шум) |
| Избирательность | АМ 2.4 КГц (-6 дБ)12 КГц (-40 дБ) FM 12 КГц (-6 дБ)32 КГц (-60 дБ) SSB/CW 4.8 КГц (-6 дБ)4.8 КГц (-60 дБ) |
| Изоляция от зеркального канала | 70 дБ |
| Выходная мощность звукового тракта / громкоговоритель | 2.5 Вт при искажении 10% / 4 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | АМ:5 Вт FM:10 Вт SSB (ППЭ):10 Вт CW:10 Вт |
|---|---|
| АМ | 5 Вт |
| FM | 10 Вт |
SSB (ППЭ)
| CW | 10 Вт |
|---|---|
| Модуляционная система | АМ: Низковольтная модуляция FM: Переменная реактивная модуляция SSB: Балансовая модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 КГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 500 Ом / 4-пин (разъём с металлическим замковым кольцом) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 197x-197x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| VOX-3 | Устройство VOX |
