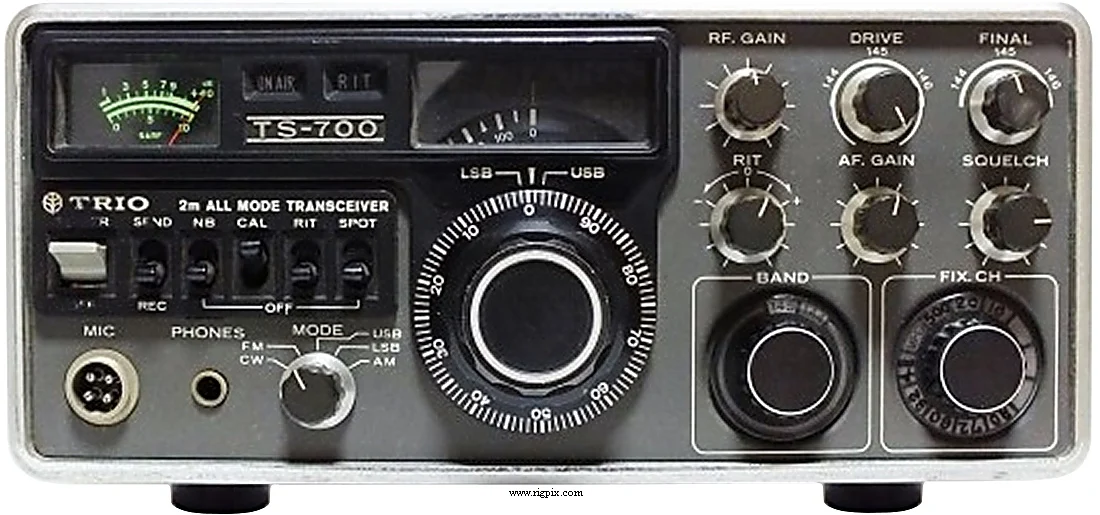

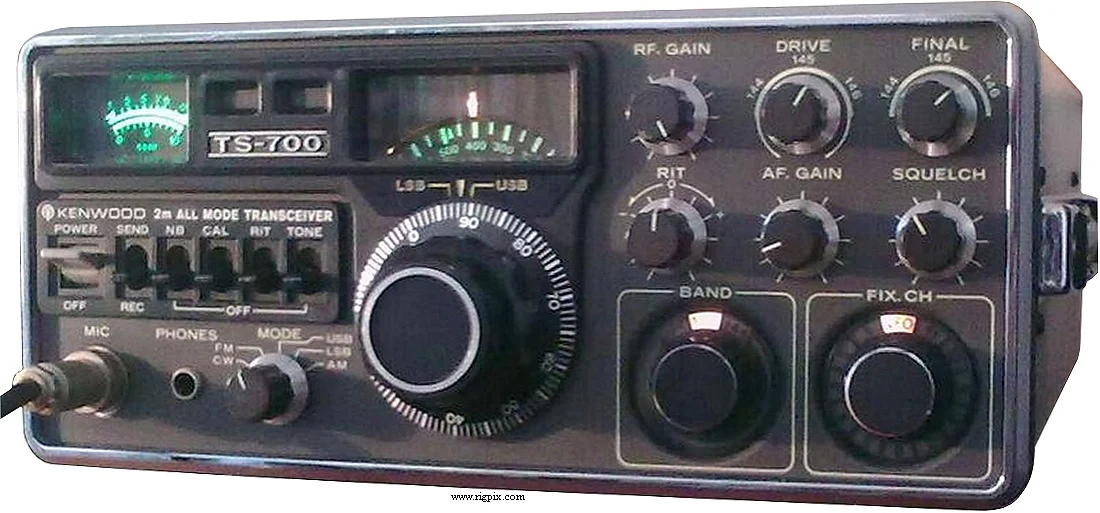

TS-700
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF |
|---|---|
| Диапазон частот | Европа TX: 144-146 МГц RX: 144-146 МГц Японский рынок TX: 144-146 МГц RX: 144-146 МГц |
| Настройка частоты | Аналоговая / непрерывная |
| Стабильность частоты | В пределах 4 кГц за один час после одной минуты прогрева. В пределах 200 Гц в течение любого периода 30 минут впоследствии |
| Режимы работы | АМ / FM / SSB / CW |
| Каналы / управление памятью | 11 опциональных XTAL управляемых |
| Смещение ретранслятора / сдвиг | -600 КГц |
| Источник питания | От сети: 100 В переменного тока (Япония) / 120 / 240 В переменного тока (другие рынки) или 12-16 В постоянного тока |
| Ток потребления / мощность | Прием: 0.8-1 А при 13.8 В DCПередача: Макс. 4 А при 13.8 В DC |
| Импеданс антенны / разъем | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 278*124*320 мм (10.94*4.88*12.6") |
| Вес | 11 кг (24.25 фунта) |
| Другие особенности | Тональный сигнал повторителя 1750 Гц (Европа). Примечание. Измеритель коэффициента стоячей волны. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Одноканальный супергетеродин (АМ/ССБ/СВ) 1-й ПЧ: 10.7 МГц Двойной супергетеродин (FM) 1-й ПЧ: 10.7 МГц 2-й ПЧ: 455 КГц |
|---|---|
| Чувствительность | АМ: 2 мкВ (10 дБ SNR) FM: 1 мкВ (26 дБ SNR) СSB/CW: 0.5 мкВ (10 дБ SNR) |
| Избирательность | АМ/ССБ/СВ 2.4 кГц (-6 дБ)4.8 кГц (-60 дБ) FM 20 кГц (-6 дБ)40 кГц (-60 дБ) |
| Изоляция от зеркального канала | 60 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при 10% искажениях / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | АМ:3 Вт FM:10 Вт СSB (ППМ):10 Вт CW:10 Вт |
|---|---|
| АМ | 3 Вт |
| FM | 10 Вт |
ССБ (ППМ)
| CW | 10 Вт |
|---|---|
| Модуляционная система | АМ: Низкая модуляция мощности FM: Переменная реактивная частота сдвига ССБ: Балансная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 КГц (регулируется до ±10 КГц) |
| Спонтанные излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъем | 500 Ом / 4-контактный (металлический соединительный разъем) |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1974-197x (вышедший из производства) |
|---|---|
| Дополнительная информация | Новая цена 1975 года в Швеции: SEK 3885:- |
| - | - |
