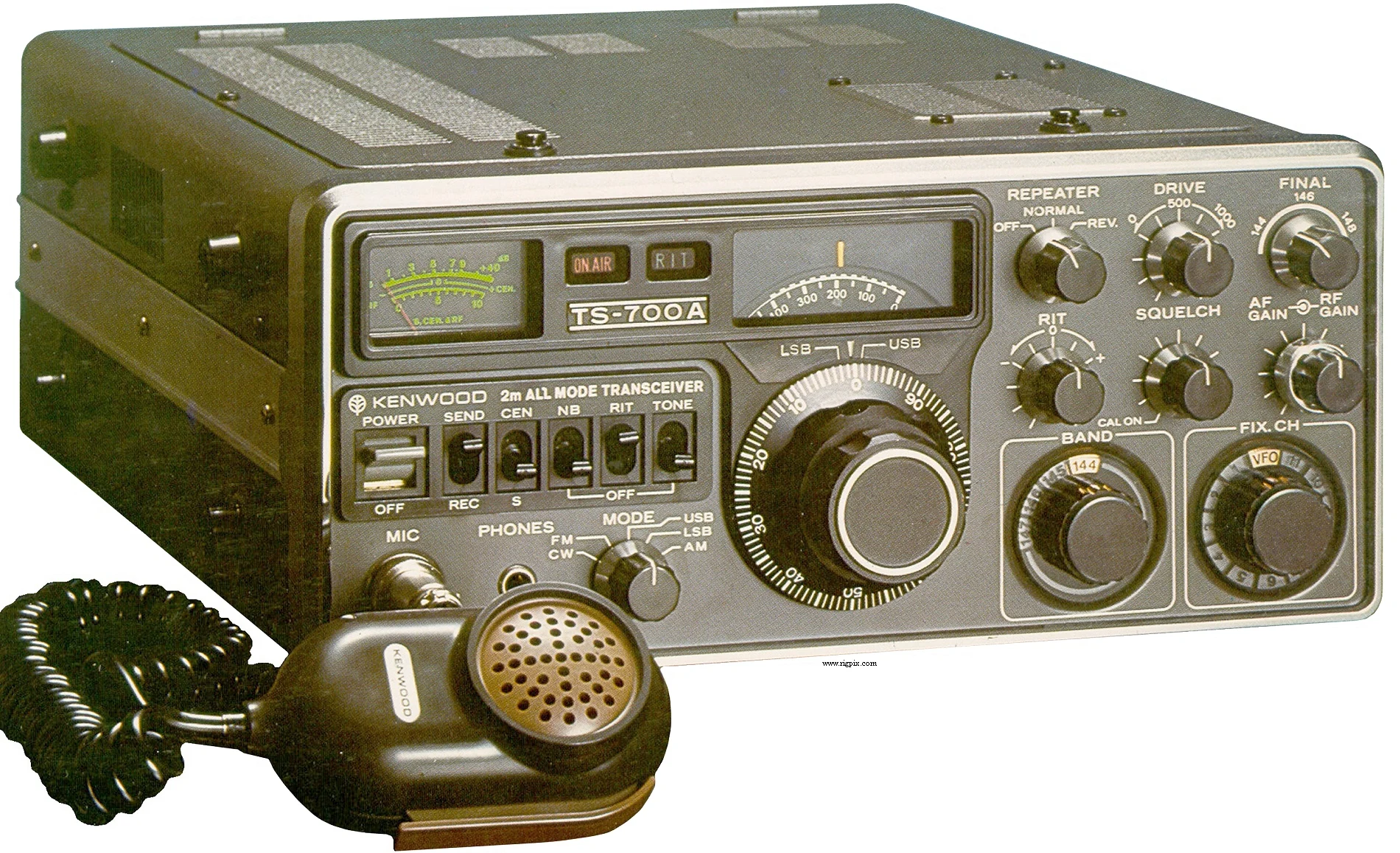

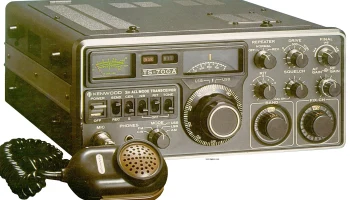

TS-700A
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер для диапазона VHF |
|---|---|
| Диапазон частот | США TX: 144-148 МГц RX: 144-148 МГц |
| Настройка частоты | Аналоговая / непрерывная |
| Стабильность частоты | В пределах 200 Гц за любой период времени длительностью 30 минут после одного часа прогрева |
| Режим работы | АМ / FM / SSB / CW |
| Каналы / управление памятью | 11 опциональных XTAL управляемых |
| Смещение / сдвиг репитера / смещение | ±600 кГц |
| Источник питания | От сети: 120 / 220 В переменного токаили 12-16 В постоянного тока |
| Ток потребления / мощность | Прием: 800 мА (без сигнала)Передача: Макс. 4 А при 13.8 В постоянного тока |
| Импеданс антенны / разъем | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 278*124*320 мм (10.94*4.88*12.6") |
| Вес | 11 кг (24.25 фунта) |
| Прочие особенности | Опционально повторяющийся тон. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноканальный супергетеродин с одним преобразованием (АМ/ССБ/СВ) IF: 10.7 МГцДвойное преобразование супергетеродина (FM) 1-е IF: 10.7 МГц 2-е IF: 455 кГц |
|---|---|
| Чувствительность | АМ: 1 мкВ (соотношение сигнал/шум 10 дБ) FM: 0.4 мкВ (20 дБ шумоподавления) СSB/CW: 0.25 мкВ (соотношение сигнал/шум 10 дБ) |
| Избирательность | АМ/ССБ/СВ 2.4 кГц (-6 дБ)4.8 кГц (-60 дБ) FM 12 кГц (-6 дБ)24 кГц (-60 дБ) |
| Отражение изображения | 60 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | АМ:3 Вт FM:10 Вт СSB (ППЭ):10 Вт CW:10 Вт |
|---|---|
| АМ | 3 Вт |
| FM | 10 Вт |
ССВ (ППЭ)
| CW | 10 Вт |
|---|---|
| Модуляционная система | АМ: Низкая мощность FM: Переменная реактивная частота сдвига ССВ: Балансный |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спонтанные излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 500 Ом / 4-контактный (металлический замок кольца разъём) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1976-197x (вышедший из производства) |
|---|---|
| Дополнительная информация | Рекомендованная цена в США в октябре 1976 года: $700.00 |
| - | - |
