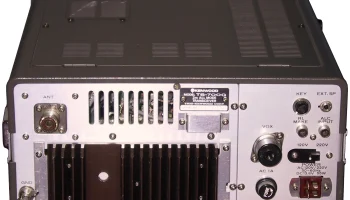

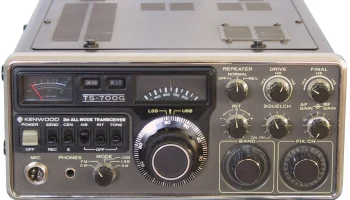

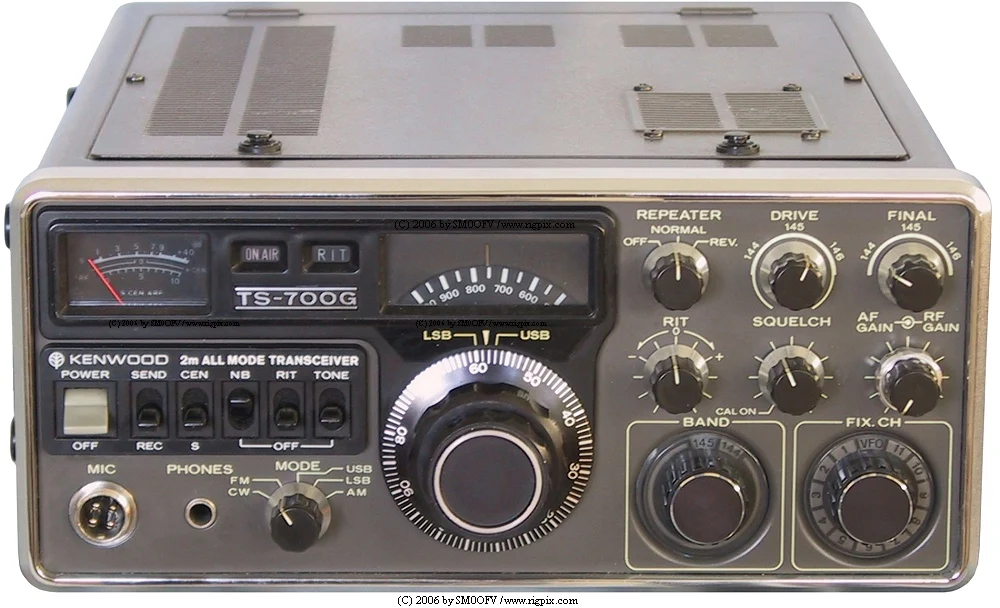

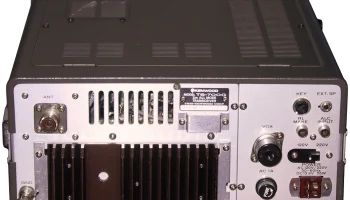

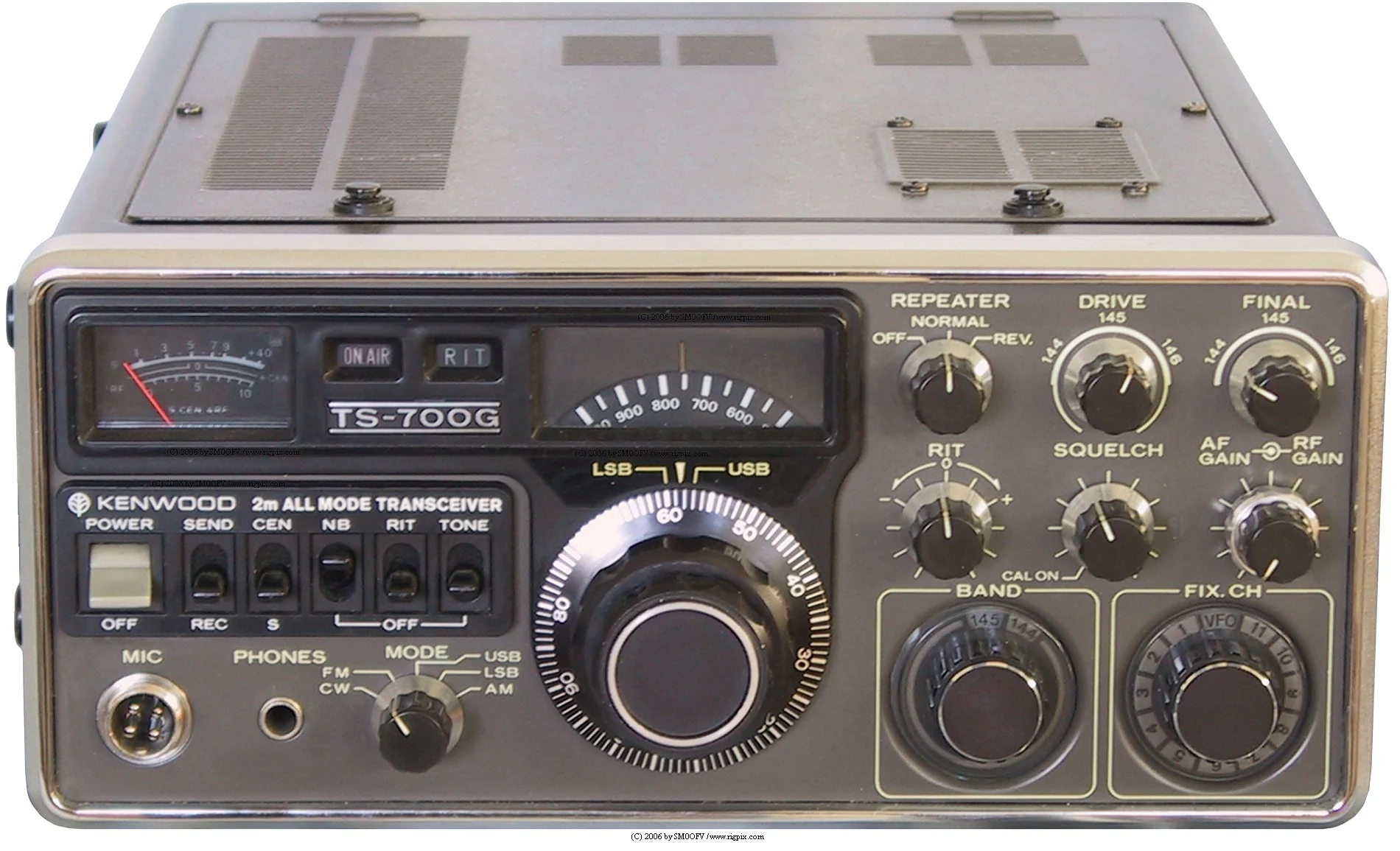

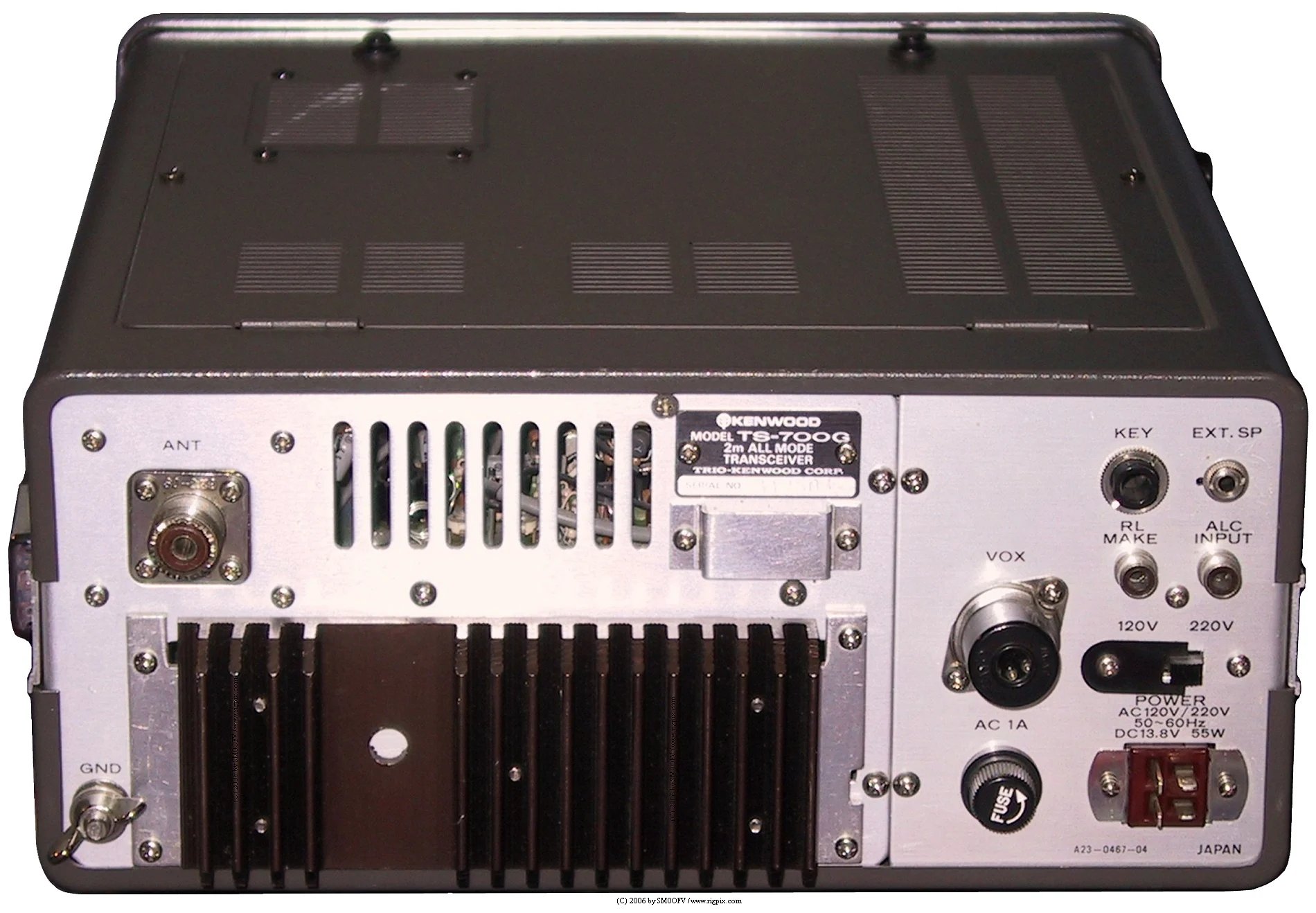

TS-700G
Источник:
ОБЩИЕ
| Type | Радиолюбительский трансивер для диапазона VHF |
|---|---|
| Frequency range | TX: 144-146 MHz RX: 144-146 MHz |
| Tuning steps | Аналоговый / непрерывный |
| Frequency stability | В пределах 200 Гц в течение любого 30-минутного периода после одного часа прогрева |
| Mode | АМ / FM / SSB / CW |
| Channels / memory management | 11 опциональных XTAL управляемых каналов |
| Repeater shift / offset | ±600 КГц |
| Power supply | От сети: 120 / 220 В переменного тока (120 / 240 В переменного тока для Англии)или 12-16 В постоянного тока (разъём Jones 4-контактный) |
| Current drain / power consumption | RX: 800 мА (без сигнала) TX: Макс. 4 А при напряжении 13.8 В постоянного тока |
| Antenna impedance / connector | 50 Ом / SO-239 |
| Dimensions (W*H*D) | 278*124*320 мм (10.94*4.88*12.6") |
| Weight | 11 кг (24.25 фунта) |
| Other features | Тональный сигнал репитера 1750 Гц. |
ПРИЁМНАЯ ЧАСТЬ
| Receiver system | Одноканальный супергетеродин (АМ/ССБ/СВ) IF: 10.7 МГц Двойной супергетеродин (FM) 1-й IF: 10.7 МГц 2-й IF: 455 кГц |
|---|---|
| Sensitivity | АМ: 1 мкВ (соотношение сигнал/шум 10 дБ) FM: 0.4 мкВ (20 дБ шумоподавление) СSB/CW: 0.25 мкВ (соотношение сигнал/шум 10 дБ) |
| Selectivity | АМ/ССБ/СВ 2.4 кГц (-6 дБ) 4.8 кГц (-60 дБ) FM 12 кГц (-6 дБ) 24 кГц (-60 дБ) |
| Image rejection | 60 дБ |
| AF output power / speaker | 2 Вт при искажении 10% / 8 Ом |
| External speaker connector | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| RF output power | АМ:3 Вт FM:10 Вт СSB (ППЭ):10 Вт CW:10 Вт |
|---|---|
| AM | 3 Вт |
| FM | 10 Вт |
ССВ (ППЭ)
| CW | 10 Вт |
|---|---|
| Modulation system | АМ: Низкая мощность FM: Переменная реактивная частота сдвига СSB: Балансированный |
| Max FM deviation (Factory set) | ±5 кГц |
| Spurious emissions | Лучше чем -60 дБ |
| Microphone impedance / connector | 500 Ом / 4-контактный (металлический замок-разъем) |
| Microphone input level | — |
ПРОЧЕЕ
| Manufactured | Япония, 1976-197x (Производство прекращено) |
|---|---|
| Additional info | Новая цена, апрель 1976 года в Великобритании: £324 + НДС |
| - | - |
