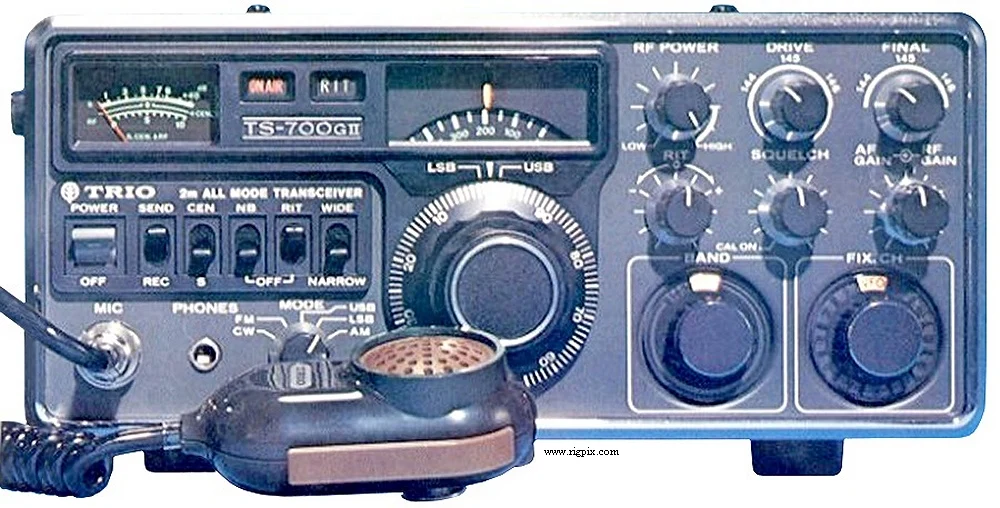

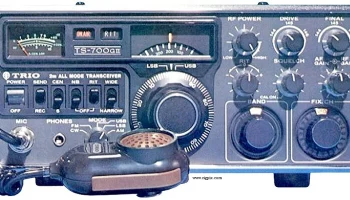

TS-700GII
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского класса для диапазонов ВЧ/УВЧ |
|---|---|
| Диапазон частот | TX: 144-146 MHz RX: 144-146 MHz |
| Настройка частоты | Аналоговая / непрерывная |
| Стабильность частоты | В пределах 200 Гц за любой период времени длительностью 30 минут после прогрева в течение одного часа |
| Режимы работы | АМ / FM / SSB / CW |
| Каналы / управление памятью | ? опционально управляемые кварцем |
| Смещение ретранслятора / сдвиг | — |
| Источник питания | От сети или 12-16 В постоянного тока |
| Ток потребления / мощность | Прием: 800 мА (без сигнала)Передача: Макс. 4 А при напряжении 13.8 В постоянного тока |
| Импеданс антенны / разъем | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 278*124*320 мм (10.94*4.88*12.6") |
| Вес | 11 Кг (24.25 фунта) |
| Другие особенности | — |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноканальный супергетеродин (АМ/ССВ/CW) Промежуточная частота: 10.7 МГц Двойной супергетеродин (FM) Первая промежуточная частота: 10.7 МГц Вторая промежуточная частота: 455 кГц |
|---|---|
| Чувствительность | АМ: 1 мкВ (соотношение сигнал/шум 10 дБ) FM: 0.4 мкВ (тихий шум 20 дБ) СSB/CW: 0.25 мкВ (соотношение сигнал/шум 10 дБ) |
| Избирательность | АМ/ССВ/CW: 2.4 кГц (-6 дБ); 4.8 кГц (-60 дБ) FM: 12 кГц (-6 дБ); 24 кГц (-60 дБ) |
| Изоляция от зеркального канала | 60 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при искажении 10%; сопротивление нагрузки 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | АМ: 3 Вт FM: 10 Вт СSB (ППМ): 10 Вт CW: 10 Вт |
|---|---|
| АМ | 3 Вт |
| FM | 10 Вт |
ССВ (ППМ)
| CW | 10 Вт |
|---|---|
| Модуляционная система | АМ: Низкая выходная мощность FM: Переменная реактивная частотная модуляция СSB: Балансный режим |
| Максимальная девиация FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 500 Ом / 4-контактный (разъём с металлическим замковым кольцом) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 197x-197x (Производство прекращено) |
|---|---|
| Дополнительная информация | — |
| — | — |
