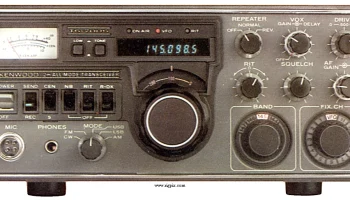

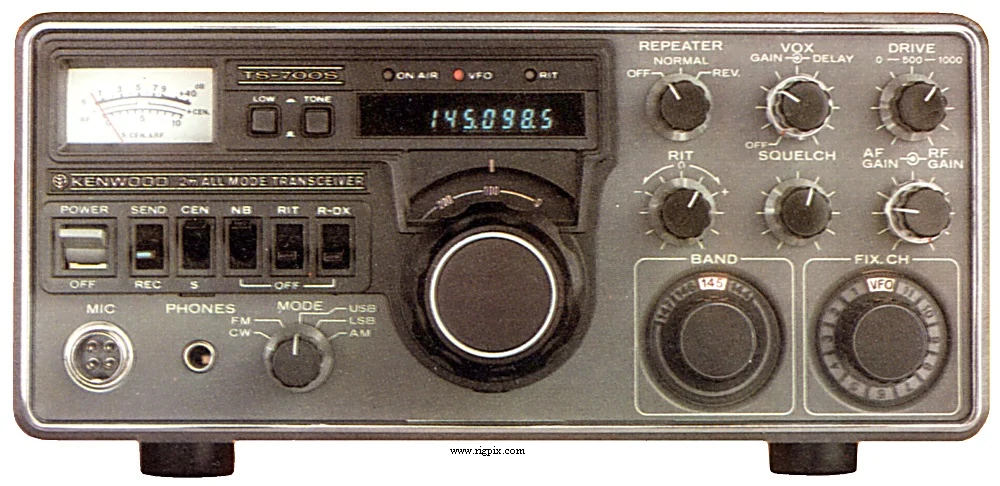

TS-700S
Источник:
ОБЩИЕ
| Type | Радиостанция любительского диапазона VHF |
|---|---|
| Frequency range | Европа TX: 144-146 МГц RX: 144-146 МГц США TX: 144-148 МГц RT: 144-148 МГц |
| Tuning steps | Непрерывный |
| Frequency stability | В пределах ±2 кГц за один час после одной минуты прогрева. В пределах 150 Гц в течение любого 30-минутного периода впоследствии |
| Mode | АМ / FM / SSB / CW |
| Каналы / управление памятью | 11 опциональных XTAL управляемых |
| Репитер сдвиг / смещение | -600 КГц |
| Источник питания | От сети: 110-120 / 220-240 В переменного токаили 12-16 В постоянного тока |
| Ток потребления / мощность | RX: 1.2 А (без сигнала) @ 13.8 В постоянного тока — 48 Вт @ от сетиTX: Макс. 4 А @ 13.8 В постоянного тока — Макс. 98 Вт @ от сети |
| Импеданс антенны / разъем | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 278*124*320 мм (10.94*4.88*12.6") |
| Вес | 11 кг (24.25 фунта) |
| Другие особенности | VOX. NB. RIT. Повторитель тона 1750 Гц (Европа). Цифровой дисплей. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноконтурный супергетеродин (АМ/ССБ/СВ) IF: 10.7 МГц Двойной контуарный супергетеродин (FM) 1-й IF: 10.7 МГц 2-й IF: 455 КГц |
|---|---|
| Чувствительность | АМ: 1 мкВ (10 дБ (S+N)/N) FM: 0.4 мкВ (20 дБ шумовой тишины) СSB/CW: 0.25 мкВ (10 дБ (S+N)/N) |
| Чувствительность защёлкивания | 0.25 мкВ (Порог) |
| Фактор шума | — |
| Избирательность | АМ/ССБ/СВ 2.4 кГц (-6 дБ)4.8 кГц (-60 дБ) FM 12 кГц (-6 дБ)24 кГц (-60 дБ) |
| Отражение изображения | 70 дБ |
| Выходная мощность звукового сопровождения / громкоговоритель | 2 Вт при 10% искажении / 8 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм), 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | ВысокаяНизкая АМ:3 Вт? Вт FM:10 Вт1 Вт ССБ (ППЭ):10 Вт? Вт CW:10 Вт? Вт |
|---|---|
| АМ | 3 Вт |
| FM | 10 Вт |
ССБ (ППЭ)
| CW | 10 Вт |
|---|---|
| Модуляционная система | АМ: Низкое усиление модуляции FM: Переменная реактивная частота сдвига ССБ: Балансная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 КГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 500 Ом / 4-контактный (мужской замок штепсельный разъём) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1977-1978 гг. (Перестала выпускаться) |
|---|---|
| Дополнительная информация | — |
| HC-2 HS-5 MC-50 SP-70 VFO-700S | Часовая радиостанция для хобби Наушники Настольный микрофон Внешний громкоговоритель Удалённый ВФО |
