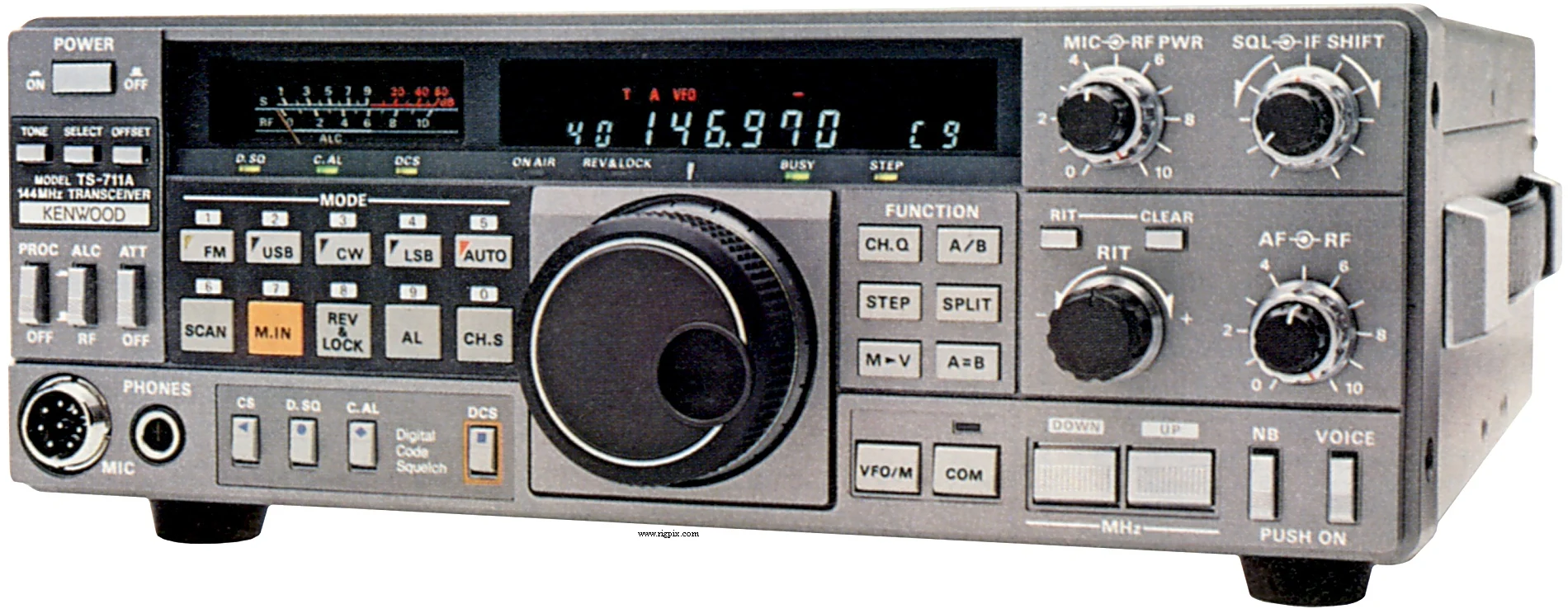

TS-711A
Источник:
ОБЩИЕ
| Тип | Радиолюбительский передатчик для диапазона VHF |
|---|---|
| Диапазон частот | США TX: 144-148 МГц RX: 144-148 МГц |
| Шаг перестройки | 10 / 100 Гц1 / 5 кГц |
| Стабильность частоты | ±300 Гц в течение 1-60 минут после включения ±50 Гц каждые 30 минут после этого |
| Режимы работы | FM / SSB / CW |
| Каналы / управление памятью | 35 регулярных канала 3 нечетных канала для разделения 2 сканирования краёв 1 канал Ком (вызова) Хранение в памяти с резервированием литиевой батареи |
| Смещение ретранслятора / сдвиг | ±600 кГц |
| Источник питания | От сети: 120 / 220 / 240 В переменного токаили 12-16 В постоянного тока |
| Ток потребления / мощность | Прием: 1.2 А при 13.8 В постоянного токапередача: Макс. 6.5 А при 13.8 В постоянного тока |
| Импеданс антенны / разъем | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 270*96*260 мм (10.6*3.8*10.2") |
| Вес | 7.1 Кг (15.6 фунта) |
| Другие особенности | DCS. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е промежуточное: 30.265 МГц 2-е промежуточное: 10.695 МГц (SSB/CW) — 455 кГц (FM) |
|---|---|
| Чувствительность | FM: 0.2 мкВ (12 дБ SINAD)SSB/CW: 0.13 мкВ (10 дБ S+N/N) |
| Избирательность | FM 12 кГц (-6 дБ)24 кГц (-60 дБ)SSB/CW 2.2 кГц (-6 дБ)4.8 кГц (-60 дБ) |
| Изоляция от зеркального изображения сигнала | — |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при искажении 5% / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | FM:2-25 ВтSSB (PEP):2-25 ВтCW:2-25 Вт |
|---|---|
| FM | 2-25 Вт |
SSB (PEP)
| CW | 2-25 Вт |
|---|---|
| Модуляционная система | FM: РеактивнаяSSB: Балансированная |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъем | 500-600 Ом / 8-контактный (разъем с металлическим замком) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1984-198x (Производство прекращено) |
|---|---|
| Дополнительная информация | — |
| CD-10 HS-5 HS-6 MB-430 MC-42S MC-48 MC-60A MC-80 MC-85 PG-2J SP-430 TU-5 VS-1 | Отображение позывного сигналаНаушникиНаушникиКрепление для мобильного устройстваРучной микрофон с переключателем вверх/внизРучной микрофон с клавиатурой DTMFRоскошный настольный микрофон с переключателем вверх/внизНастольный микрофон с переключателем вверх/внизРоскошный настольный микрофон с переключателем вверх/вниз и компрессором речиКабель постоянного токаПодбор внешней акустической системыУстройство субтонового кода CTCSS/PLСинтезатор голоса |
