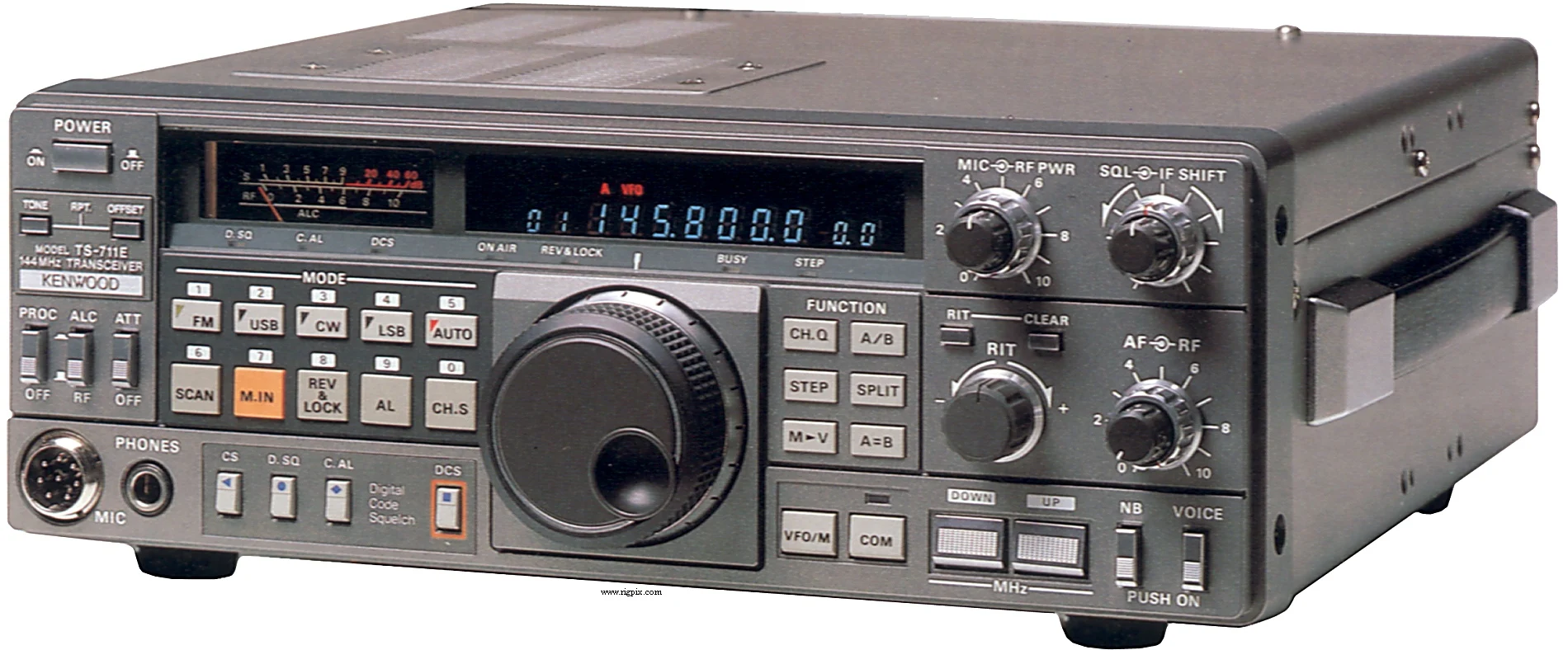

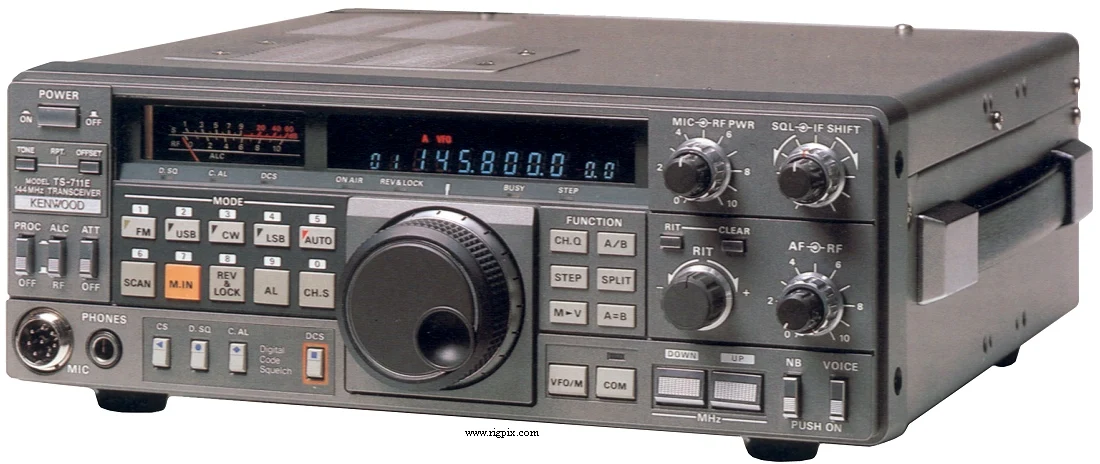

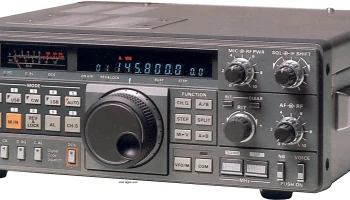

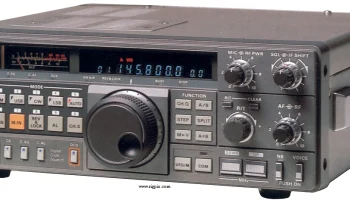

TS-711E
Источник:
ОБЩИЕ
| Type | Радиолюбительский трансивер диапазона VHF |
|---|---|
| Frequency range | Европа TX: 144-146 MHz RX: 144-146 MHz |
| Tuning steps | 10 / 100 Гц1 / 5 / 12.5 кГц |
| Frequency stability | ±300 Гц 1-60 минут после включения ±50 Гц каждые 30 минут далее |
| Mode | FM / SSB / CW |
| Channels / memory management | 35 регулярных канала 3 нечетных канала для разделения 2 сканирования краёв 1 канал Ком (вызова) Хранение в памяти с резервированием литиевой батареей |
| Repeater shift / offset | ±600 кГц |
| Power supply | От сети: 120 / 220 / 240 В ACили 12-16 В DC |
| Current drain / power consumption | Прием: 1.2 А при 13.8 В DC (без сигнала)Передача: Макс. 6.5 А при 13.8 В DC |
| Antenna impedance / connector | 50 Ом / разъем SO-239 |
| Dimensions (W*H*D) | 270*96*260 мм (10.6*3.8*10.2") |
| Weight | 7.1 Кг (15.6 фунта) |
| Other features | Тональный сигнал ретранслятора 1750 Гц. DCS. |
ПРИЁМНАЯ ЧАСТЬ
| Receiver system | Супергетеродин с двойным преобразованием 1-е промежуточное: 30.265 МГц 2-е промежуточное: 10.695 МГц (SSB/CW) — 455 кГц (FM) |
|---|---|
| Sensitivity | FM: 0.2 мкВ (SINAD 12 дБ)SSB/CW: 0.13 мкВ (S+N/N 10 дБ) |
| Selectivity | FM 12 кГц (-6 дБ)24 кГц (-60 дБ)SSB/CW 2.2 кГц (-6 дБ)4.8 кГц (-60 дБ) |
| Image rejection | — |
| AF output power / speaker | 2 Вт при искажении 5% / 8 Ом |
| External speaker connector | Разъем 3.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| RF output power | FM:2-25 ВтSSB (PEP):2-25 ВтCW:2-25 Вт |
|---|---|
| FM | 2-25 Вт |
SSB (PEP)
| CW | 2-25 Вт |
|---|---|
| Modulation system | FM: РеактивнаяSSB: Балансированная |
| Max FM deviation (Factory set) | ±5 кГц |
| Spurious emissions | Лучше чем -60 дБ |
| Microphone impedance / connector | 500-600 Ом / 8-контактный разъем (металлический замок кольца) |
| Microphone input level | — |
ПРОЧЕЕ
| Manufactured | Япония, 1984-198x (прекращено производство) |
|---|---|
| Дополнительная информация | Новая цена в Швеции в 1984 году: SEK 9875:- |
| CD-10 HS-5 HS-6 MB-430 MC-42S MC-48 MC-60A MC-80 MC-85 PG-2J SP-430 VS-1 | Индикатор позывного Головы телефонов Головные телефоны Автомобильный держатель Микрофон с кнопкой вверх/вниз Микрофон с DTMF клавиатурой Деликатный настольный микрофон с кнопкой вверх/вниз Настольный микрофон с кнопкой вверх/вниз Деликатный настольный микрофон с кнопкой вверх/вниз и компрессором речи Соответствующий внешний громкоговоритель Устройство синтеза голоса |
