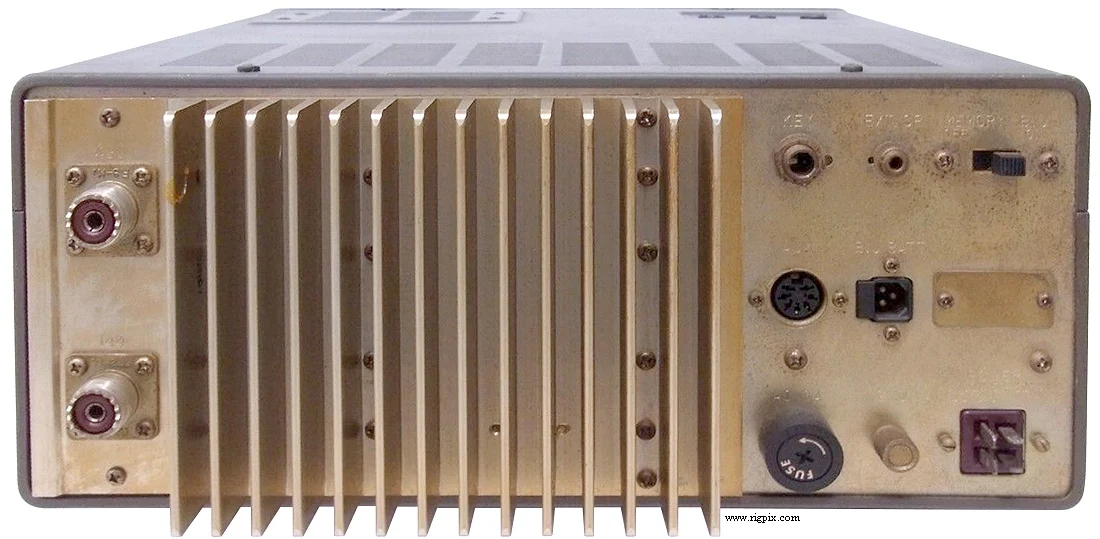

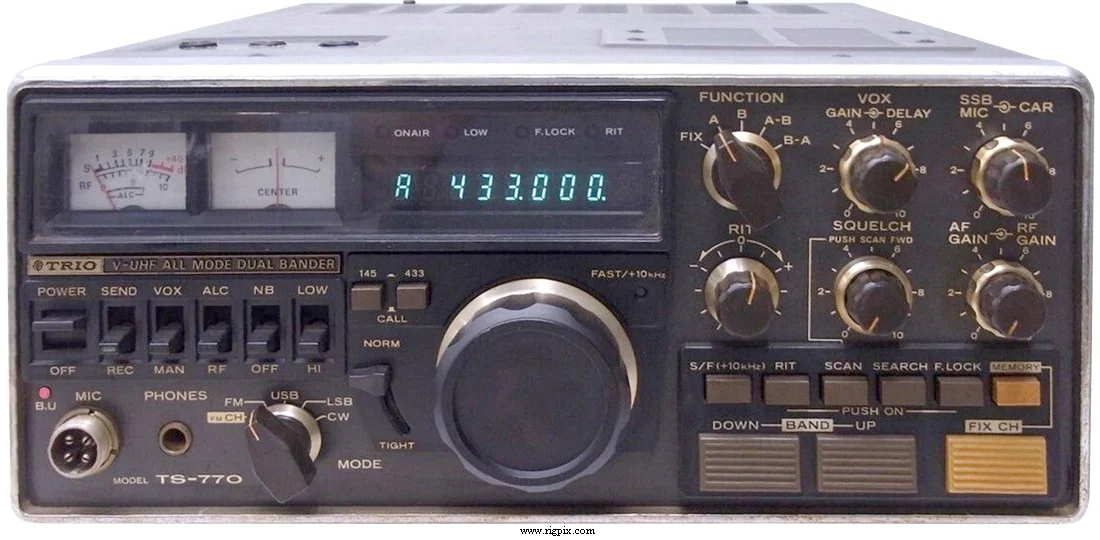

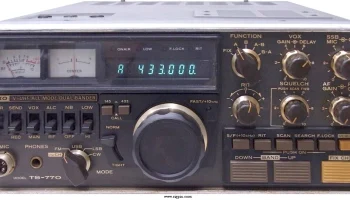

TS-770
Источник:
ОБЩИЕ
| Type | Радиолюбительский трансивер для диапазонов VHF/UHF |
|---|---|
| Frequency range | TX: 144-146 / 430-440 МГц RX: 144-146 / 430-440 МГц |
| Tuning steps | 20 / 200 Гц |
| Frequency stability | ±1 кГц в течение первого часа после одной минуты прогрева Внутри 150 Гц в любой период длительностью 30 минут впоследствии |
| Mode | FM / SSB / CW |
| Channels / memory management | 8 регулярных ячеек памяти с опциональным резервированием при батарейном питании |
| Repeater shift / offset | Нет выделенного. Используйте вместо этого разделение VFO A/B |
| Power supply | От сети: 220 В переменного токаили 12-16 В постоянного тока(разъём 4-контактный Jones) |
| Current drain / power consumption | RX: 1.5 А при напряжении 13.8 В постоянного токасигнала нетTX: Максимум 6 А при напряжении 13.8 В постоянного тока |
| Antenna impedance / connector | 50 Ом / Два разъёма SO-239 |
| Dimensions (W*H*D) | 290*124*320 мм (11.42*4.88*12.6") |
| Weight | 11 кг (24.2 фунта) |
| Other features | Тональный сигнал репитера 1750 Гц. VOX. НБ. РИТ. |
ПРИЁМНАЯ ЧАСТЬ
| Receiver system | Супергетеродин с двойным преобразованием 1-е промежуточное: 21.6 МГц 2-е промежуточное: 8.83 МГц (промежуточная частота 455 кГц для 2 м FM) |
|---|---|
| Sensitivity | FM: 1 мкВ (30 дБ S+N/N)SSB/CW: 0.25 мкВ (10 дБ S+N/N) |
| Squelch sensitivity | 0.25 мкВ (порог) |
| Selectivity | FM 12 кГц (-6 дБ)24 кГц (-60 дБ)SSB 2.4 кГц (-6 дБ)4.8 кГц (-60 дБ) |
| Image rejection | 1-е промежуточное: 60 дБ2-е промежуточное: 50 дБ |
| AF output power / speaker | 2.5 Вт при искажении 10% / 4 Ом |
| External speaker connector | Мини-разъём TS («миниджек») (3.5 мм), 4-8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| RF output power | Высокий-низкий 2 м: 10 Вт-1 Вт70 см: 10 Вт-1 Вт |
|---|---|
| 2 м | 10 Вт |
| 70 см | 10 Вт |
| Modulation system | FM: Переменная реактивная частотная модуляцияSSB: Балансная модуляция |
| Max FM deviation (Factory set) | ±5 кГц |
| Spurious emissions | Лучше чем -60 дБ |
| Microphone impedance / connector | 500-600 Ом / 4-контактный (мужской замок штепсельный разъём) |
| Microphone input level | — |
ПРОЧЕЕ
| Manufactured | Япония, 1979-198x (вышедший из производства) |
|---|---|
| Additional info | — |
| BU-1 HC-2 HS-4 HS-5 MC-20 MC-30S MC-50 SP-70 | Внешний блок резервного аккумулятора памяти Хам часы, система 24 часа Коммуникационные наушники Высококлассные коммуникационные наушники Миниатюрный динамический ручной микрофон, 500 Ом Динамический ручной микрофон с шумоподавлением, 500 Ом Динамический настольный микрофон, переключаемый на сопротивление 50 кОм или 600 Ом Внешний громкоговоритель |
