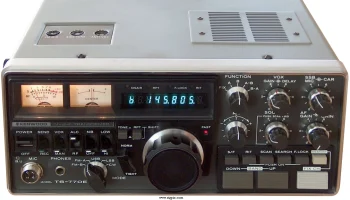

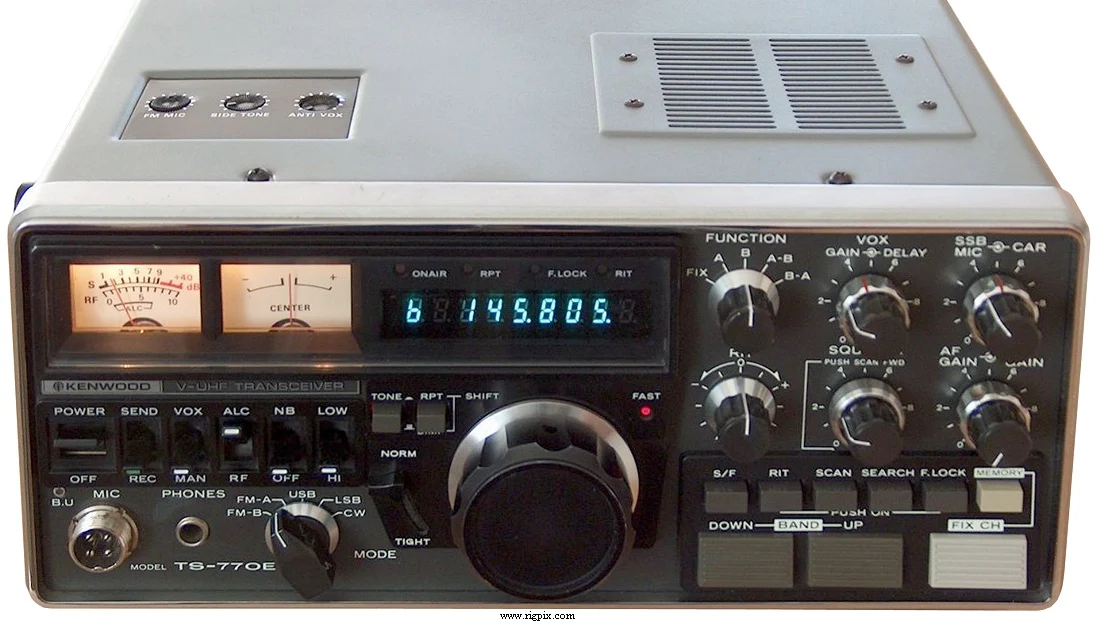

TS-770E
Источник:
ОБЩИЕ
| Type | Амплитудный трансивер для любительской радиосвязи VHF/UHF |
|---|---|
| Frequency range | Европа TX: 144-146 / 430-440 МГц RX: 144-146 / 430-440 МГц |
| Tuning steps | 20 / 200 Гц |
| Frequency stability | ±1 КГц в течение первого часа после одного минутного прогрева В пределах 150 Гц в любой период времени длительностью 30 минут впоследствии |
| Mode | FM / SSB / CW |
| Channels / memory management | 8 регулярных ячеек памяти с опциональным резервированием батареи |
| Repeater shift / offset | 2 м: -600 кГц70 см: +1.6 и -7.6 МГц |
| Power supply | От сети: 220 В ACили 12-16 В DC |
| Current drain / power consumption | RX: 1.5 А при 13.8 В DC (без сигнала)TX: Макс. 6 А при 13.8 В DC |
| Antenna impedance / connector | 50 Ом / Два разъёма SO-239 |
| Dimensions (W*H*D) | 290*124*320 мм (11.42*4.88*12.6") |
| Weight | 11 кг (24.2 фунта) |
| Other features | VOX. NB. RIT. Повторитель тона 1750 Гц. |
ПРИЁМНАЯ ЧАСТЬ
| Receiver system | Супергетеродин с двойным преобразованием 1-е промежуточное: 21.6 МГц 2-е промежуточное: 8.83 МГц (промежуточная частота 455 кГц для 2-метрового диапазона FM) |
|---|---|
| Sensitivity | FM (2 м): 0.2 мкВ (12 дБ SINAD) FM (70 см): 0.3 мкВ (12 дБ SINAD) SSB/CW: 0.25 мкВ (10 дБ S+N/N) |
| Selectivity | FM 12 кГц (-6 дБ)24 кГц (-60 дБ) SSB 2.4 кГц (-6 дБ)4.8 кГц (-60 дБ) |
| Image rejection | 1-е промежуточное: 60 дБ2-е промежуточное: 50 дБ |
| AF output power / speaker | 2.5 Вт при искажении 10% / 4 Ом |
| External speaker connector | 3.5 мм, 4-8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| RF output power | Высокий-низкий 2 м:10 Вт1 Вт 70 см:10 Вт1 Вт |
|---|---|
| 2 m | 10 Вт |
| 70 cm | 10 Вт |
| Modulation system | FM: Переменная реактивная частотная модуляцияSSB: Балансная модуляция |
| Max FM deviation (Factory set) | ±5 кГц |
| Spurious emissions | Лучше чем -60 дБ |
| Microphone impedance / connector | 500-600 Ом / 4-контактный (металлический замок разъём) |
| Microphone input level | — |
ПРОЧЕЕ
| Manufactured | Япония, 1979-198x (вышедший из производства) |
|---|---|
| Additional info | Новая цена в Великобритании в 1981 году: £730.25 |
| BU-1 HC-2 HS-4 HS-5 MC-20 MC-30S MC-50 SP-70 | Внешний блок резервного аккумулятора памяти Хам часы, система 24 часа Коммуникационные наушники Высококлассные коммуникационные наушники Миниатюрный динамический ручной микрофон, 500 Ом Динамический ручной микрофон с шумоподавлением, 500 Ом Динамический настольный микрофон, 50 кОм или 600 Ом переключаемый Внешний громкоговоритель |
