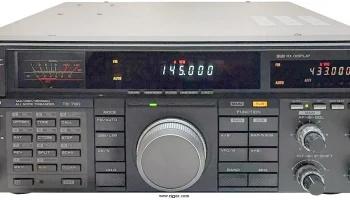

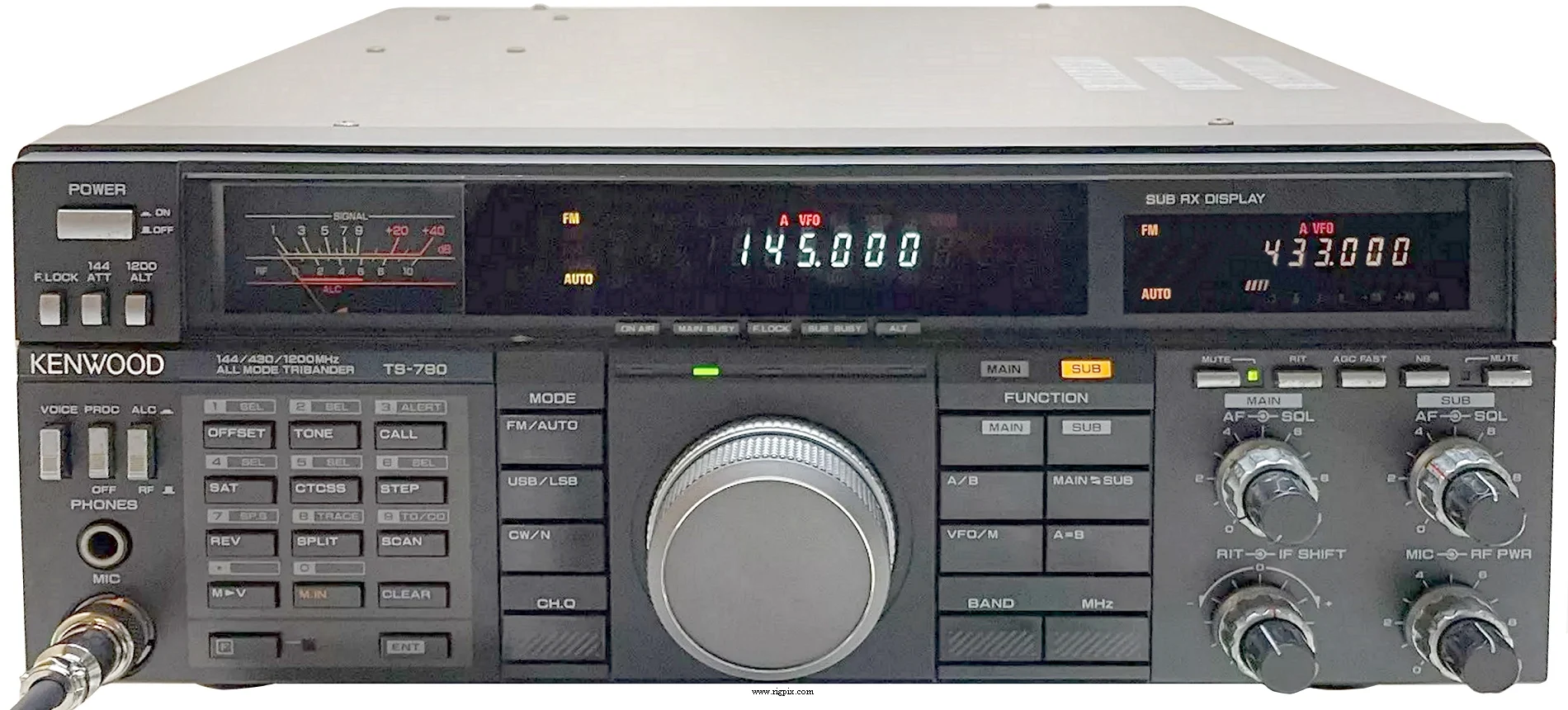

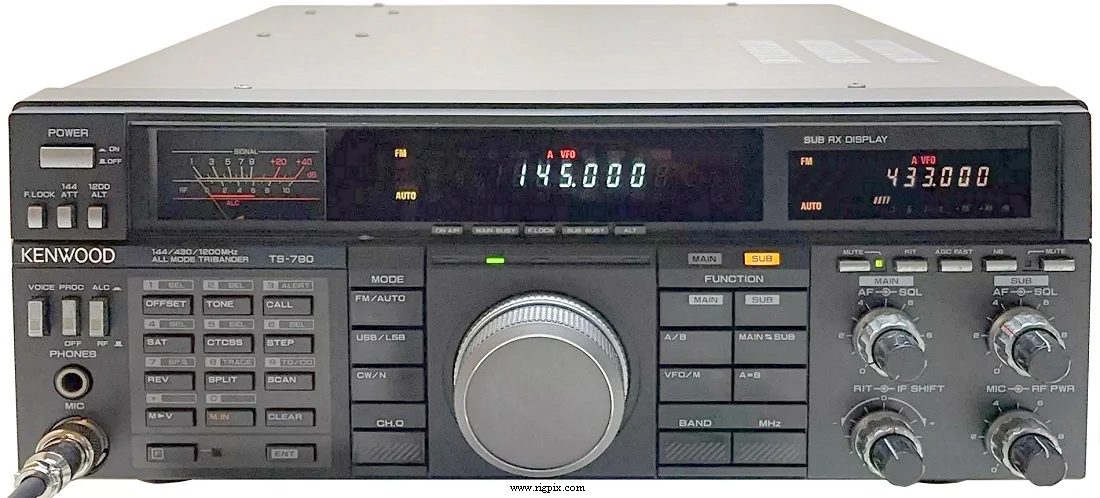

TS-790G
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF/UHF |
|---|---|
| Диапазон частот | Японский рынок TX: 144-146 / 430-440 / 1260-1300 МГц RX: 144-146 / 430-440 / 1260-1300 МГц |
| Шаг перестройки | 20 / 100 Гц1 / 5 / 10 / 12.5 / 20 / 25 / 50 кГц |
| Стабильность частоты | SSB/CW: Менее ±3 ppm при температуре от -10 до +50°C (14 до 122°F) |
| Режимы работы | FM / SSB / CW |
| Количество каналов / управление памятью | 30 регулярных 20 раздельных 3 сканируемых 3 предупреждающих сигнала 3 вызова |
| Смещение / сдвиг репитера / сдвига частоты | ±600 кГц и ±1.6 / 5 / 7.6 / 12 / 20 / 33 / 35 МГц |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | Приём: 2.5 А (без сигнала)Передача: Макс. 8 А |

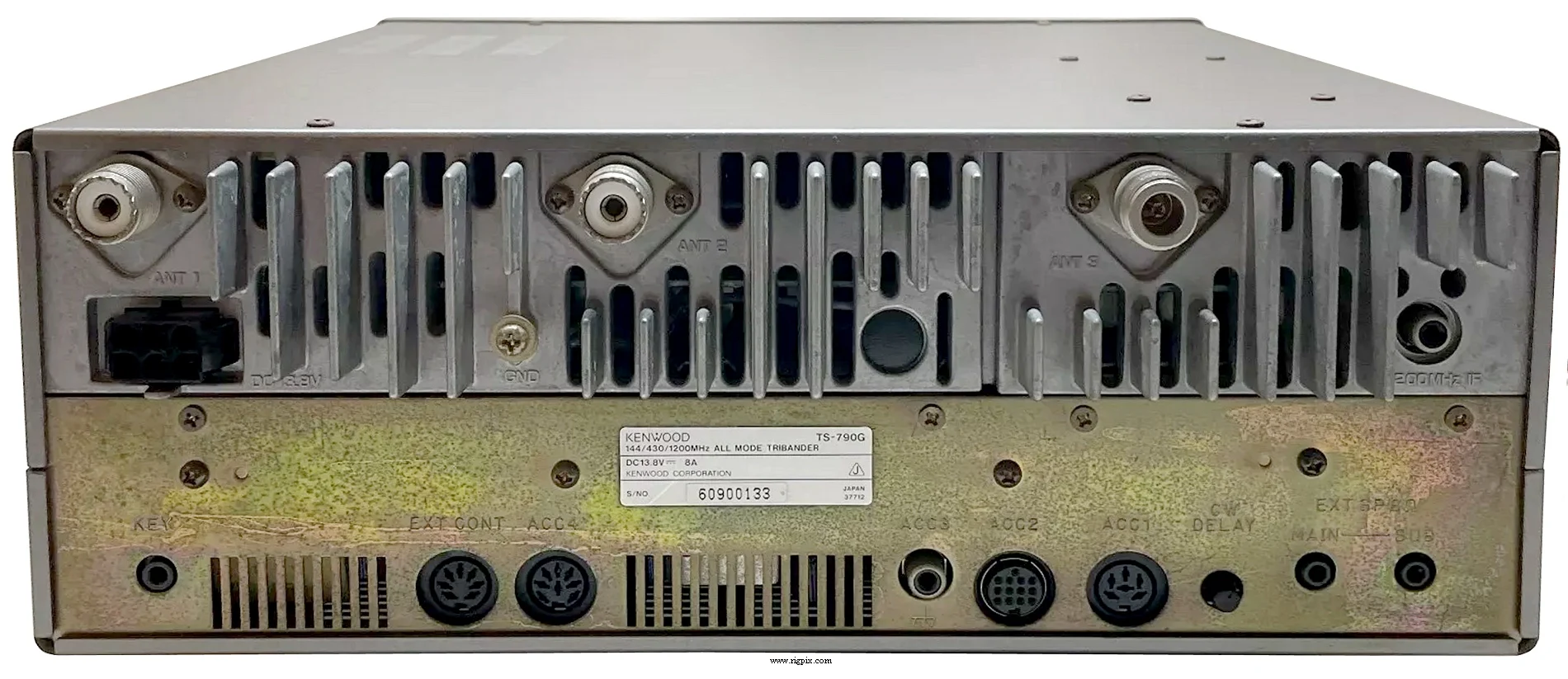

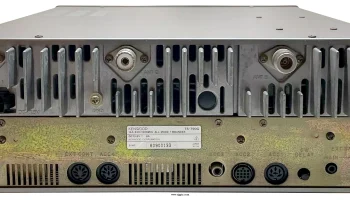

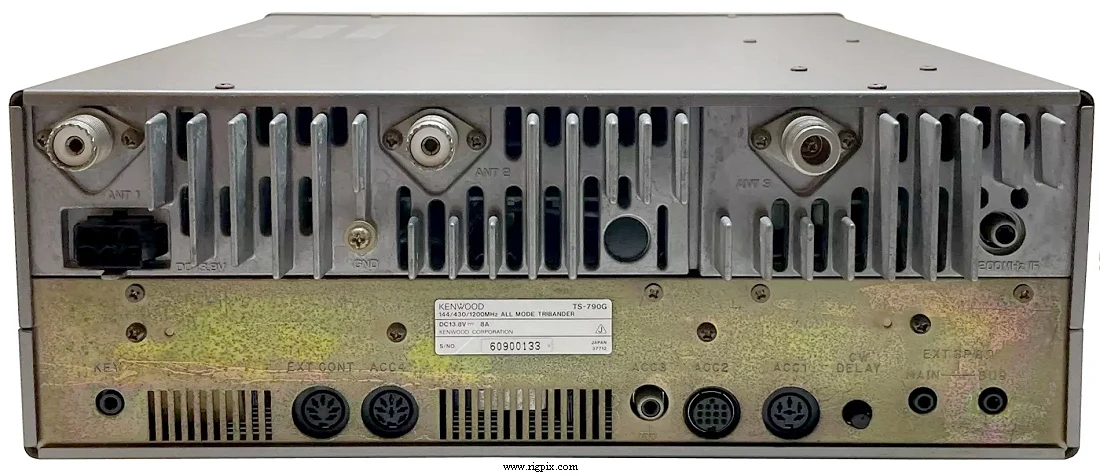

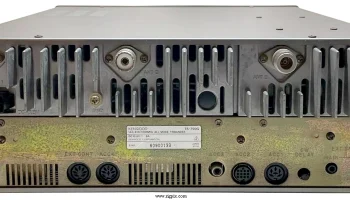

| Импеданс антенны / разъём | 50 Ом / Два разъёма SO-239 и один N-разъём |
| Габариты (Ш*В*Г) | 330*110*330 мм (13*4.33*13") |
| Вес | 10.7 кг (23.6 фунта) |
| Другие особенности | CTCSS/PL. Процессор речи. Двойной приёмник. |
ПРИЁМНАЯ ЧАСТЬ

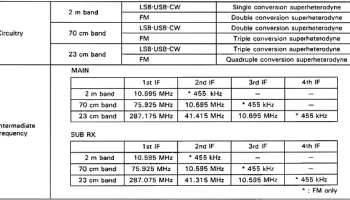

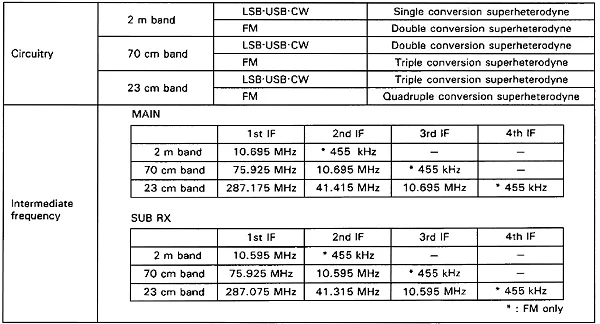

| Система приёма | Матрица промежуточной частоты |
|---|---|
| Чувствительность | FM: 0.16 мкВ (SINAD 12 дБ) SSB/CW: 0.13 мкВ (S+N/N 10 дБ) |
| Чувствительность шумоподавителя | FM: порог 0.13 мкВ SSB/CW: порог 0.16 мкВ |
| Коэффициент шума | — |
| Избирательность | FM 12 кГц (-6 дБ)24 кГц (-60 дБ) SSB 2.1 кГц (-6 дБ)4.8 кГц (-60 дБ) CW 500 Гц (-6 дБ)2 кГц (-50 дБ) |
| Отношение изображения к сигналу | 2 м: 65 дБ 70 см: 60 дБ 23 см: 55 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 1.5 Вт при искажении 10% / сопротивление 8 Ом |
| Разъём внешнего громкоговорителя | Миниджек TS (3.5 мм), 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | Мощность полосы частот Мощность единицы 2 м FM: Макс. 10 ВтВстроенная 2 м SSB/CW: Макс. 10 ВтВстроенная 70 см FM: Макс. 10 ВтВстроенная 70 см SSB/CW: Макс. 10 ВтВстроенная 23 см: Макс. 10 ВтUT-10 (Предустановлено на заводе) |
|---|---|
| 2 м FM | Макс. 10 Вт |
| 2 м SSB/CW | Макс. 10 Вт |
| 70 см FM | Макс. 10 Вт |
| 70 см SSB/CW | Макс. 10 Вт |
| 23 см | Макс. 10 Вт |
| Модуляционная система | FM: Реактивная модуляцияSSB: Балансная модуляция |
| Максимальное отклонение FM-модуляции (установлено на заводе) | ±5 кГц |
| Эмиссия побочных продуктов | 2 м/70 см: Лучше чем -60 дБ23 см: Лучше чем -50 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (мужской замок штепсельный разъём) |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1988-199x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| HS-5 HS-6 IF-232C MC-43S MC-60/S8 MC-80 MC-85 PG-2S PS-31 SP-31 | Наушники Наушники Интерфейс RS-232C Динамический ручной микрофон с кнопками вверх/вниз Настольный микрофон Омический настольный электретный микрофон Направленный электретный высококачественный настольный микрофон Кабель питания постоянного тока Источник питания. 13.8 В постоянного тока, 20 А Внешний громкоговоритель со встроенным фильтром |
