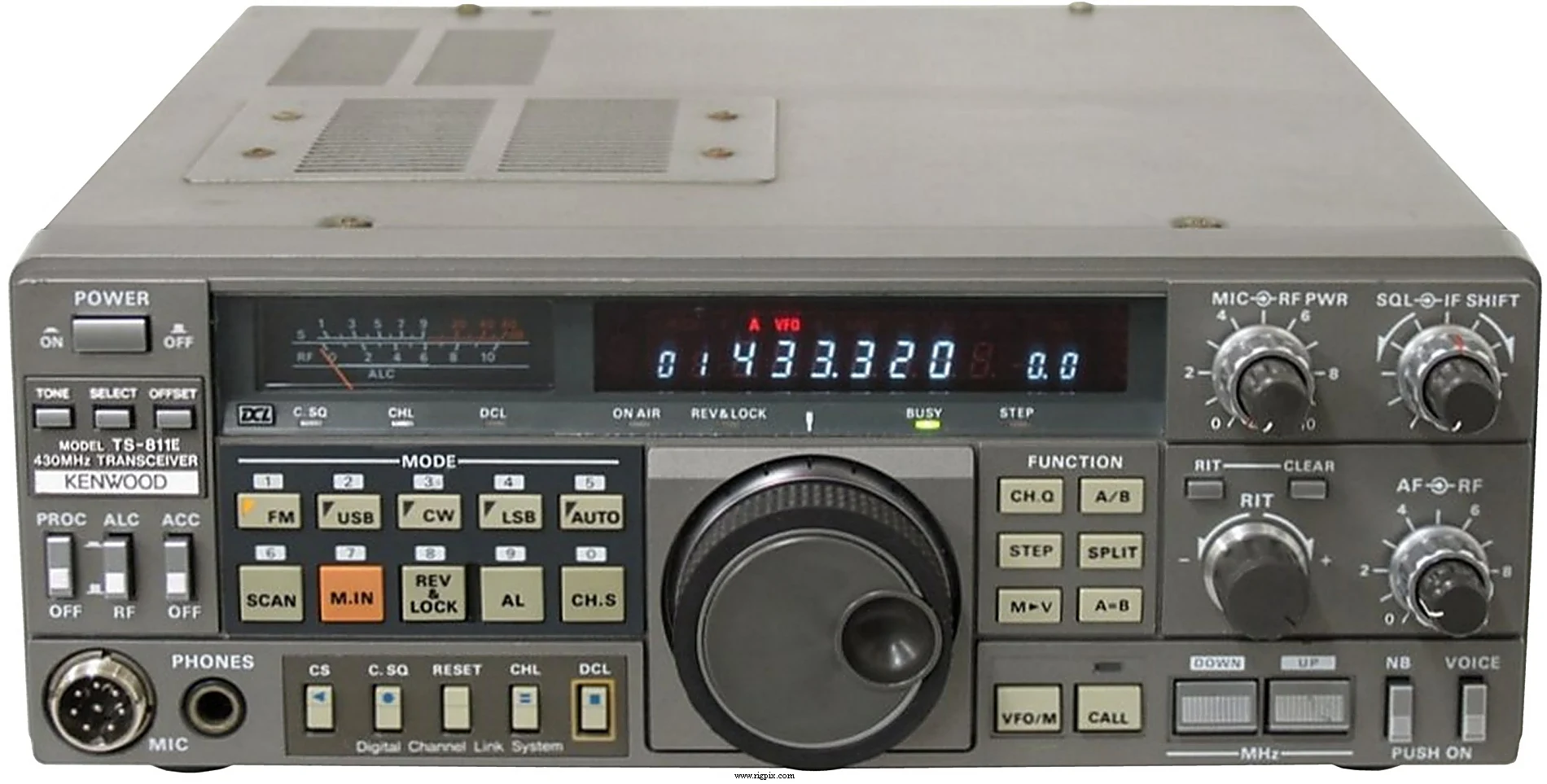

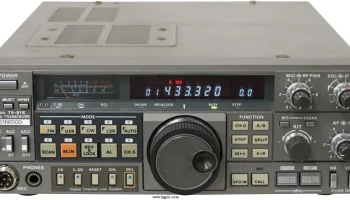

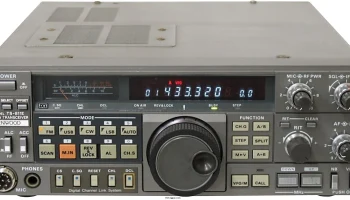

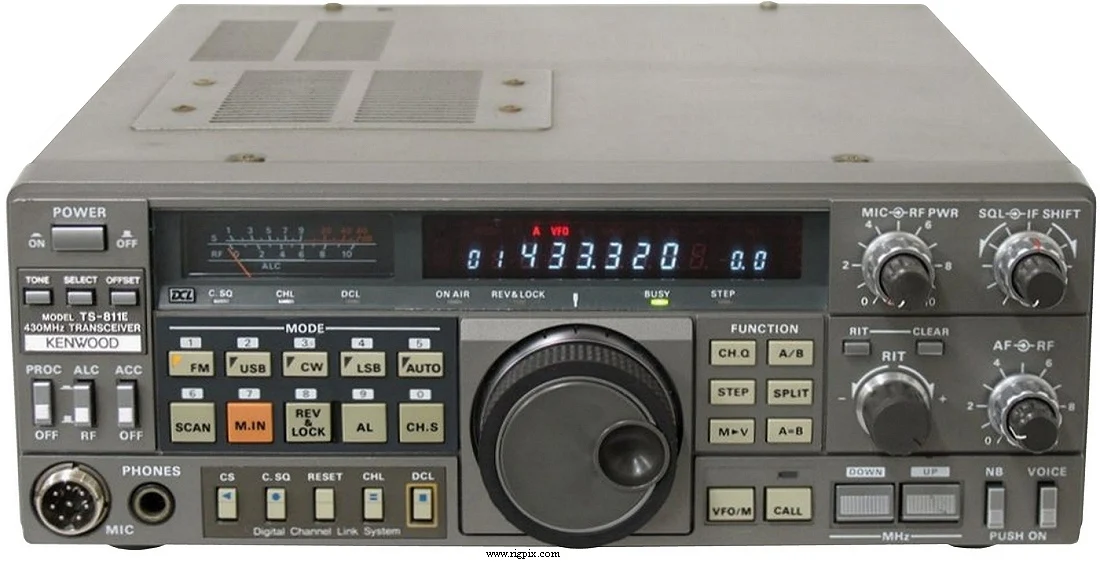

TS-811E
Источник:
ОБЩИЕ
| Тип | Радиолюбительский передатчик УВЧ |
|---|---|
| Диапазон частот | Европа TX: 430-440 МГц RX: 430-440 МГц |
| Шаг перестройки | 10 / 100 Гц1 / 5 / 12.5 кГц |
| Стабильность частоты | ±1.2 кГц через 1 до 60 минут после включенияВ пределах 50 Гц каждые 30 минут впоследствии |
| Режимы работы | FM / SSB / CW |
| Каналы / управление памятью | 35 регулярных3 нечетных раздельных2 сканирования краёв1 Ком (вызов)RAM хранение с резервированием литиевой батареи |
| Смещение ретранслятора / сдвиг | -1.6 МГц и -7.6 МГц |
| Источник питания | От сети: 120 / 220 / 240 В переменного тока (разъём IEC C14 на три контакта)или 12-16 В постоянного тока |
| Ток потребления / мощность | Приём: Макс. 1.4 АПередача: Макс. 8 А |
| Импеданс антенны / разъём | 50 Ом / разъём N-типа |
| Габариты (Ш*В*Г) | 270*96*260 мм (10.6*3.8*10.2") |
| Вес | 7.2 кг (15.9 фунта) |
| Прочие особенности | Тональный сигнал повторителя 1750 Гц. DCS. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е ПЧ: 30.265 МГц2-я ПЧ: 10.695 МГц (SSB/CW), 455 кГц (FM) |
|---|---|
| Чувствительность | FM: 0.22 мкВ (12 дБ SINAD)SSB/CW: 0.14 мкВ (10 дБ S+N/N) |
| Избирательность | FM 12 кГц (-6 дБ)24 кГц (-60 дБ)SSB/CW 2.2 кГц (-6 дБ)4.8 кГц (-60 дБ) |
| Изоляция от изображения сигнала | — |
| Выходная мощность звукового сопровождения / громкоговоритель | 2 Вт при искажении 5% / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | FM:2-25 ВтSSB (PEP):2-25 ВтCW:2-25 Вт |
|---|---|
| FM | 2-25 Вт |
SSB (PEP)
| CW | 2-25 Вт |
|---|---|
| Модуляционная система | FM: РеактивнаяSSB: Балансированная |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (металлический замок кольца разъём) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1984-19xx (прекращено производство) |
|---|---|
| Дополнительная информация | — |
| CD-10 HS-5 HS-6 MB-430 MC-42S MC-48 MC-60A MC-80 MC-85 PG-2J SP-430 VS-1 | Отображение позывного сигналаНаушникиНаушникиКрепление для мобильного устройстваРучной микрофон с кнопками вверх/внизРучной микрофон с клавиатурой DTMFНастольный микрофонЭлектретный настольный микрофонЛюксовый электретный настольный микрофонКабель постоянного токаВнешний громкоговорительУстройство синтеза речи |
