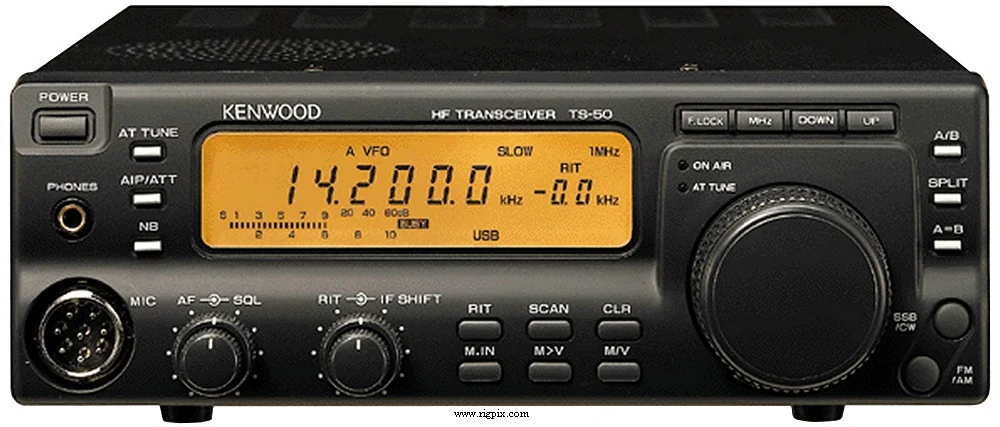

TS-50S
Источник:
ОБЩИЕ
| Type | Радиолюбительский HF трансивер |
|---|---|
| Frequency range | TX: 10-160 м + WARC RX: 0.5-30 МГц |
| Tuning steps | АМ/ССБ/ЦВ: 5-200 ГцFM: 50 Гц до 2 кГц |
| Frequency stability | ±10 ppm @ -10 до +50°C (14 до 122°F) |
| Mode | АМ / FM / СSB / ЦВ |
| Channels / memory management | 100 регулярных ячеек памяти с резервированием литиевой батареей |
| Repeater shift / offset | Нет выделенного. Используйте вместо этого разделение VFO A/B |
| Power supply | 13.8 В постоянного тока ±15% |
| Current drain / power consumption | RX: 1.45 А (без сигнала)TX: Макс. 20.5 А |
| Antenna impedance / connector | 50 Ом / SO-239 |
| Dimensions (W*H*D) | 179*60*233 мм (7.05*2.36*9.17") |
| Weight | 2.9 Кг (6.4 фунта) |
| Other features | Кодер CTCSS/PL. Тон повторителя 1750 Гц. Примечание. AIP. Смещение IF. |
ПРИЁМНАЯ ЧАСТЬ
| Receiver system | Супергетеродин с двойным преобразованием (АМ/ССБ/ЦВ) 1-е ПЧ: 73.045 МГц 2-е ПЧ: 10.695 МГц Супергетеродин с тройным преобразованием (FM) 1-е ПЧ: 73.045 МГц 2-е ПЧ: 10.695 МГц 3-е ПЧ: 455 кГц |
|---|---|
| Sensitivity | АМ (10 дБ S+N/N) 0.5-1.5 МГц: 2.5 мкВ 1.5-1.7 МГц: 3.5 мкВ 1.7-30 МГц: 2.5 мкВ FM (12 дБ SINAD) 28-30 МГц: 0.5 мкВ СSB/ЦВ (10 дБ S+N/N) 0.5-1.5 МГц: 0.25 мкВ 1.5-1.7 МГц: 0.35 мкВ 1.7-30 МГц: 0.25 мкВ |
| Selectivity | АМ 5 кГц (-6 дБ)40 кГц (-60 дБ) FM 12 кГц (-6 дБ)25 кГц (-60 дБ) СSB/ЦВ 2.2 кГц (-6 дБ)4.8 кГц (-60 дБ) |
| Image rejection | 70 дБ |
| AF output power / speaker | 2 Вт при 5% искажении / 8 Ом |
| External speaker connector | 3.5 мм моно, 8-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| RF output power | МаксимальнаяСредняяМинимальная АМ:25 Вт17 Вт5.5 Вт FM:100 Вт50 Вт10 Вт СSB (PEP):100 Вт50 Вт10 Вт CW:100 Вт50 Вт10 Вт |
|---|---|
| AM | 25 Вт |
| FM | 100 Вт |
ССВ (PEP)
| CW | 100 Вт |
|---|---|
| Modulation system | > АМ: Низкий уровень FM: Переменная реактивность СSB: Балансированный |
| Max FM deviation (Factory set) | ±5 кГц |
| Spurious emissions | Лучше чем -50 дБ |
| Microphone impedance / connector | 600 Ом / 8-контактный (металлический соединительный разъем) |
| Microphone input level | — |
ПРОЧЕЕ
| Manufactured | 1993-199x (Выключен из производства) |
|---|---|
| Additional info | Новая цена в Швеции в 1993 году: SEK 13950:- Новая цена в Швеции в 1996 году: SEK 11542:- |
| AT-50 AT-300 IF-10D LF-30A MA-5 MB-13 MC-43S MC-60A MC-80 MC-85 PG-2X PG-2Y PG-4M PS-33 PS-53 SO-2 SP-41 SP-50B SW-2100 TL-922 TL-922A YK-107C | Автоматический антенный тюнер для согласования Антенный тюнер Интерфейсный блок Фильтр нижних частот Антенна для автомобиля Крепление антенны для автомобиля Микрофон с кнопками вверх/вниз Динамический настольный микрофон с кнопками вверх/вниз Электретный конденсаторный настольный микрофон с кнопками вверх/вниз Электретный конденсаторный настольный микрофон с кнопками вверх/вниз Кабель питания постоянного тока длиной 2 м Кабель питания постоянного тока длиной 4 м Источник регулируемого питания Источник регулируемого питания (с AT-300) TCXO блок. 20 МГц. ±0.5 ppm Внешний громкоговоритель Внешний громкоговоритель Измеритель коэффициента стоячей волны в линии Линейный усилитель общего рынка Линейный усилитель, рынок США Фильтр CW, 500 Гц (IF: 10.695 МГц) |
