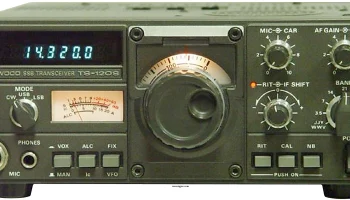

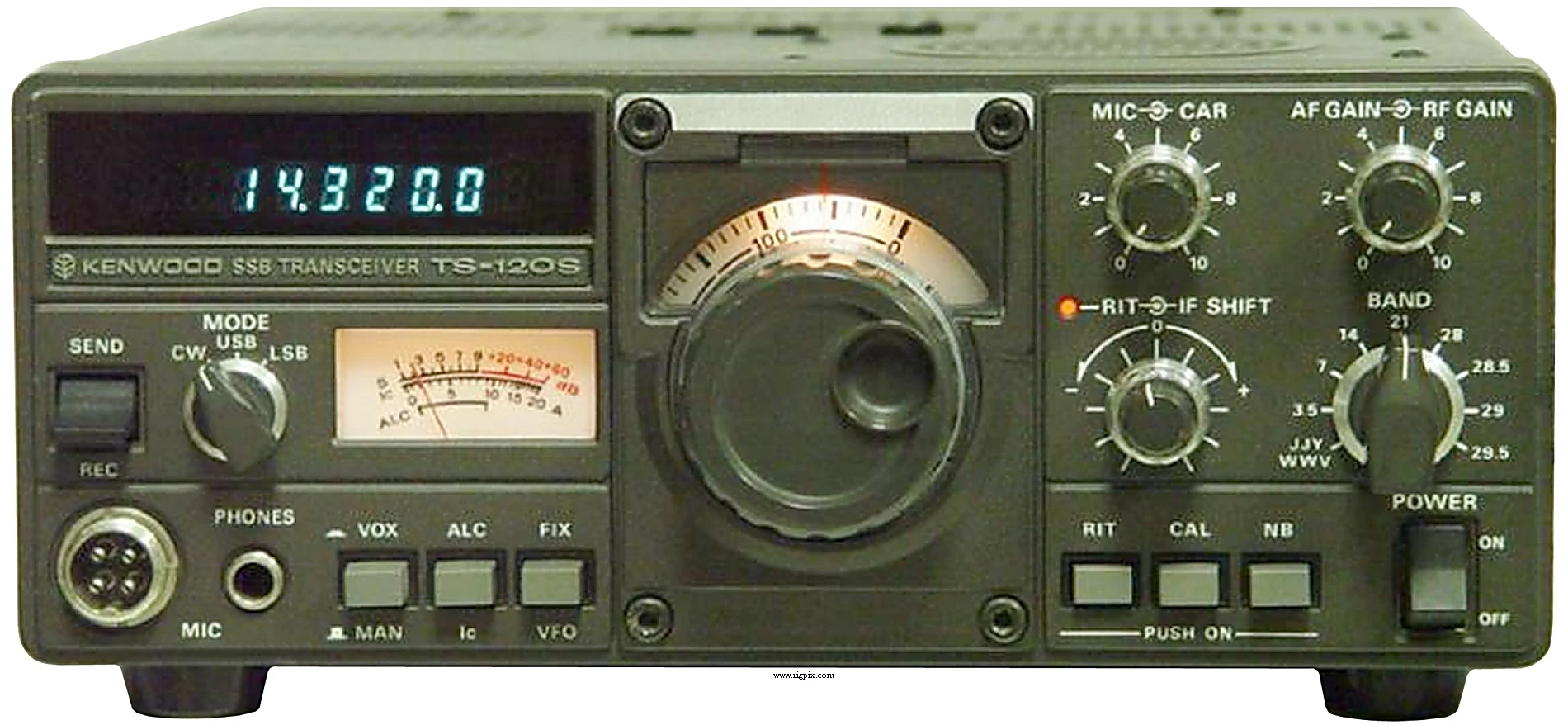

TS-120S
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 10-80 м + WWV в 9 диапазонах: 3.5-4.0 МГц 7.0-7.3 МГц 14.0-14.35 МГц 21.0-21.45 МГц 28.0-28.5 МГц 28.5-29.0 МГц 29.0-29.5 МГц 29.5-29.7 МГц WWV 15.0 МГц (только RX) |
| Настройка шага | Аналоговый / непрерывный |
| Стабильность частоты | В пределах ±1 КГц в течение первого часа после включения питания. В пределах 100 Гц в течение любого 30-минутного периода впоследствии. |
| Режим | SSB / CW |
| Каналы / управление памятью | 4 дополнительных XTAL управляемых канала |
| Повторитель смещения / сдвиг | Нет |
| Источник питания | 12-16 В постоянного тока |
| Ток потребления / мощность | RX: 700 мA TX: Макс. 18 А |
| Импеданс антенны / разъем | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 241*94*293 мм (9.49*3.7*11.54") |
| Вес | 5.6 кг (12.3 фунта) |
| Другие особенности | VOX. NB. RIT. IF-шифт. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноканальный супергетеродин с промежуточной частотой: 8.83 МГц |
|---|---|
| Чувствительность | 0.5 мкВ (10 дБ S+N/N) |
| Избирательность | SSB 2.4 кГц (-6 дБ)4.2 кГц (-60 дБ) CW (с опциональным фильтром CW) 500 Гц (-6 дБ)1.5 кГц (-60 дБ) |
| Изображение подавления | 50 дБ |
| Выходная мощность AF / громкоговорителя | 1.5 Вт при 10% искажении / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 4-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | 10 Вт SSB (PEP): ~80 Вт (вход 160 Вт) ~100 Вт (вход 200 Вт) CW (DC): ~80 Вт (вход 140 Вт) ~100 Вт (вход 160 Вт) |
|---|
CW (DC)
| Модуляционная система | — |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | Без FM |
| Спуровые излучения | Лучше чем -40 дБ |
| Импеданс микрофона / разъем | 500 Ом до 50 кОм / 4-контактный (металлический замок кольца разъем) |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1979-19xx (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| AT-120 HC-2 HS-4 HS-5 MB-100 MC-30S MC-35S MC-50 PS-20 PS-30 SP-120 VFO-120 YK-88C | Антенный тюнер Часовой радиолюбительский хронометр Высокопроизводительные динамические наушники, 8 Ом Динамические наушники премиум-класса, 8 Ом Автомобильное крепление Динамический ручной микрофон. 50 кОм Динамический ручной микрофон. 500 Ом Переключаемый регулируемый источник питания. 13.8 В постоянного тока, 4.5 А (только QRP) Регулируемый источник питания. 13.8 В постоянного тока, 20 А Внешний громкоговоритель Внешний VFO 500 Гц Узкий фильтр CW IF: 8.83 МГц |
