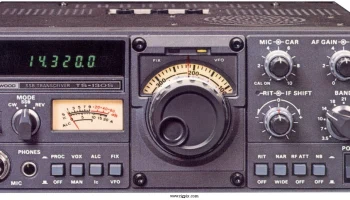

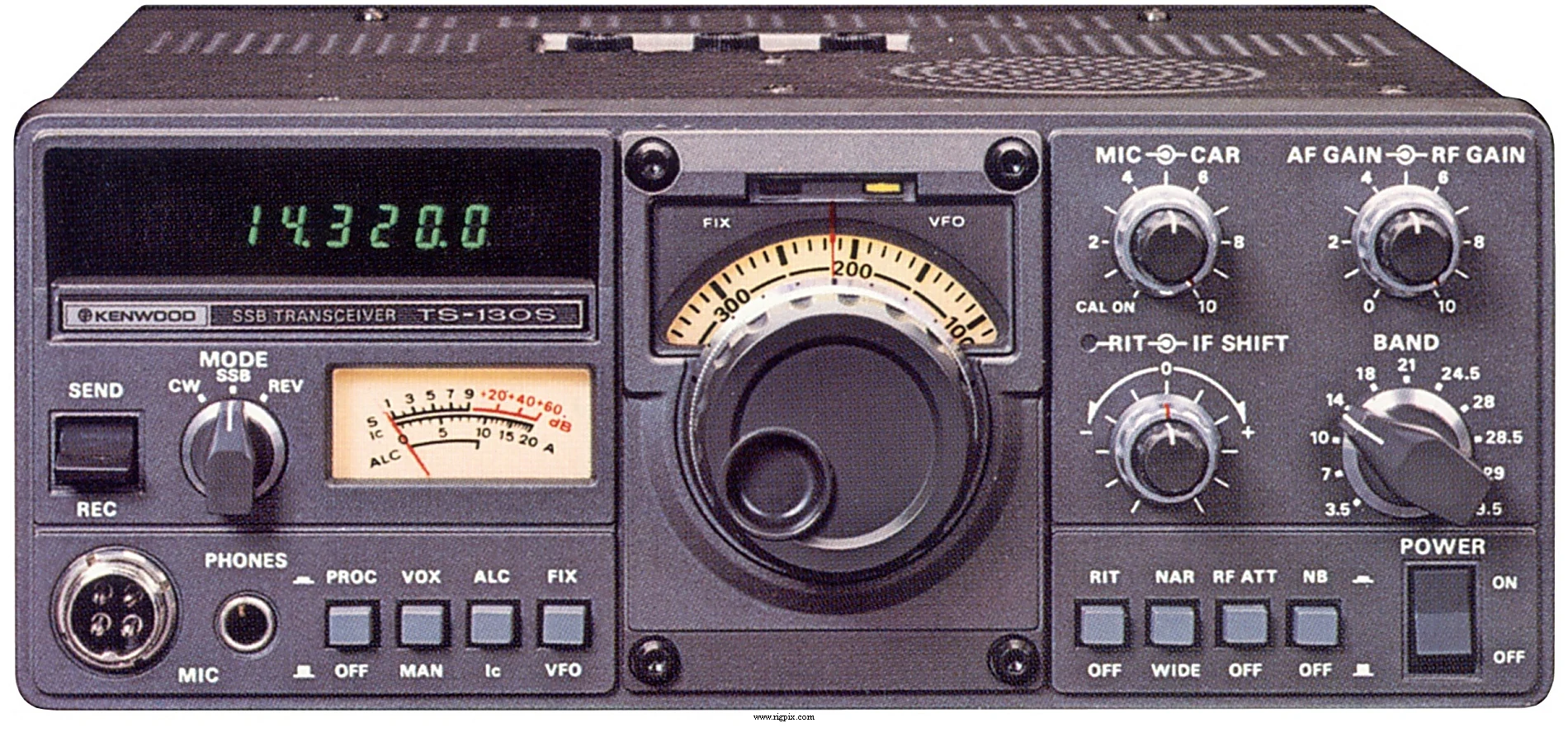

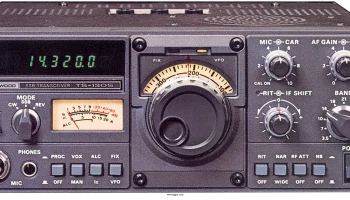

TS-130S
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 10-80 м + WARC в 11 диапазонах 3.5-4.0 МГц 7.0-7.3 МГц 10.1-10.15 МГц 14.0-14.35 МГц 18.068-18.168 МГц 21.0-21.45 МГц 24.89-24.99 МГц 28.0-28.5 МГц 28.5-29.0 МГц 29.0-29.5 МГц 29.5-29.7 МГц |
| Настройка частоты | Аналоговая / непрерывная |
| Стабильность частоты | В пределах ±1 КГц в течение первого часа после включения питания. В пределах 100 Гц в течение любого 30-минутного периода впоследствии. / td> |
| Режимы работы | SSB / CW |
| Каналы / управление памятью | 4 дополнительных XTAL управляемых канала |
| Смещение ретранслятора / сдвиг | Нет |
| Источник питания | 13.8 В постоянного тока |
| Ток потребления / мощность | RX: Макс. 700 мАТХ: Макс. 18 А |
| Импеданс антенны / разъём | 50 ом / SO-239 |
| Габариты (Ш*В*Г) | 241*94*293 мм (9.6*3.8*11.7") |
| Вес | 5.6 кг (12.4 фунта) |
| Другие особенности | IF Сдвиг. ВОКС. НБ. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноканальный супергетеродин с промежуточной частотой 8.83 МГц |
|---|---|
| Чувствительность | 0.25 мкВ (10 дБ S+N/N) |
| Избирательность | Широкий режим SSB / CW 2.4 кГц (-6 дБ)4.2 кГц (-60 дБ) Узкий режим SSB (с использованием дополнительного фильтра YK-88SN) 1.8 кГц (-6 дБ)3.3 кГц (-60 дБ) Широкий режим CW 500 Гц (-6 дБ)1.5 кГц (-60 дБ) Узкий режим CW (с использованием дополнительного фильтра YK-88C) 270 Гц (-6 дБ)1.1 кГц (-60 дБ) Узкий режим CW (с использованием дополнительного фильтра YK-88CN) 270 Гц (-6 дБ)1.1 кГц (-60 дБ) |
| Изоляция от изображения сигнала | 50 дБ |
| Выходная мощность AF / громкоговорителя | 1.5 Вт при ?% искажений /? Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 4-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | 10 мВт15-80 м SSB (PEP):~80 Вт (вход 160 Вт)~100 Вт (вход 200 Вт) CW (DC):~80 Вт (вход 140 Вт)~100 Вт (вход 160 Вт) |
|---|
CW (DC)
| Модуляционная система | — |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | Без FM |
| Спуровые излучения | Лучше чем -40 дБ |
| Импеданс микрофона / разъём | 500 ом до 50 кОм / 4-контактный (металлический замок кольца разъём) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1980-198x (вышедший из производства) |
|---|---|
| Дополнительная информация | Новая цена в Великобритании в 1981 году: £491.00 Новая цена в июле 1982 года в Швеции: SEK 6373:- Новая цена в ноябре 1982 года в Швеции: SEK 4800:- |
| AT-130 DFC-230 HC-10 HS-4 HS-5 MC-30S MC-35S MC-50 PS-30 VFO-120 YK-88C YK-88CN YK-88SN | Антенный тюнер Цифровой контроллер частоты Внешние часы Высокопроизводительные динамические наушники Динамические головные телефоны Динамический ручной микрофон, импеданс 50 кОм Динамический ручной микрофон, импеданс 500 ом Динамический настольный микрофон, переключаемый между импедансами 50 кОм и 600 Ом Регулируемый источник постоянного тока, 13.8 В постоянного тока, 20 А (50%-я нагрузка) Внешний VFO Узкий фильтр CW, 500 Гц (-6 дБ) Узкий фильтр CW, 270 Гц (-6 дБ) Узкий фильтр SSB, 1.8 кГц (-6 дБ) |
