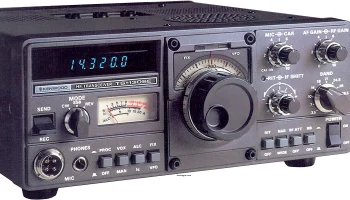

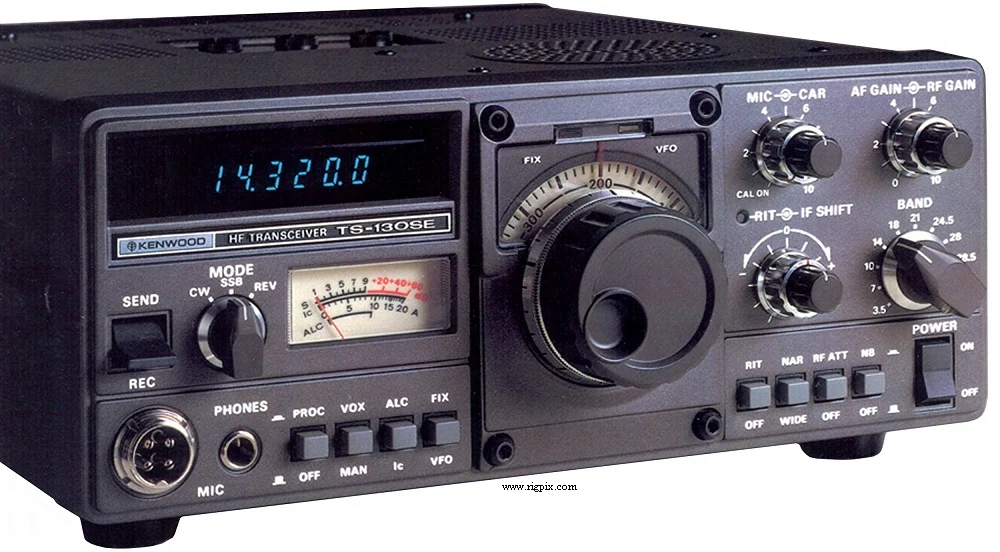

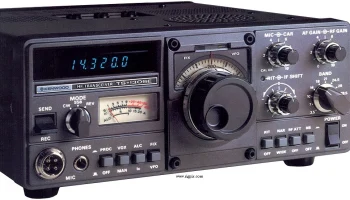

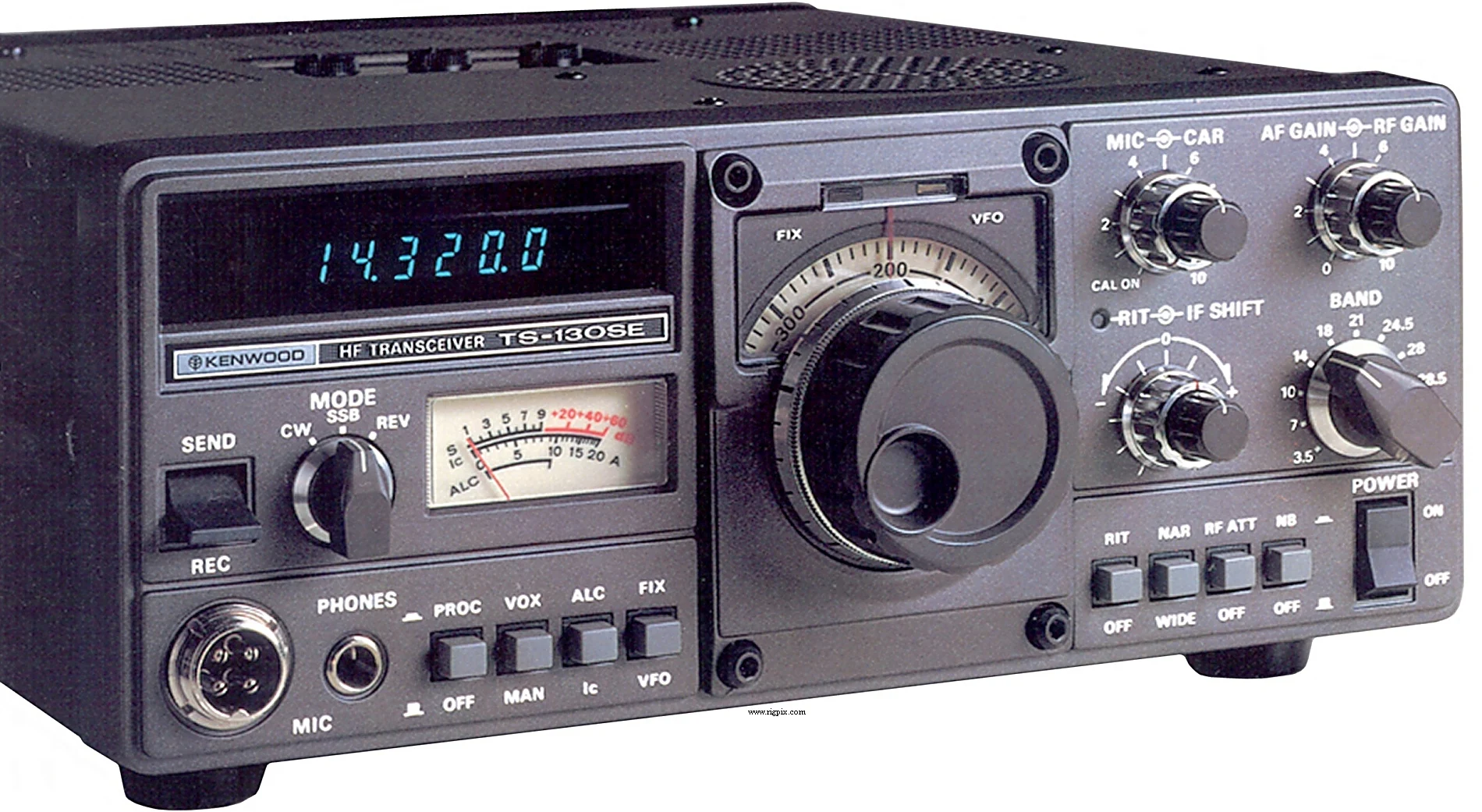

TS-130SE
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 10-80 м + WARC в 11 диапазонах 3.5-4.0 МГц 7.0-7.3 МГц 10.1-10.15 МГц 14.0-14.35 МГц 18.068-18.168 МГц 21.0-21.45 МГц 24.89-24.99 МГц 28.0-28.5 МГц 28.5-29.0 МГц 29.0-29.5 МГц 29.5-29.7 МГц |
| Настройка частоты | Аналоговая / непрерывная |
| Стабильность частоты | В пределах ±1 кГц в течение первого часа после включения питания. В пределах 100 Гц в течение любого 30-минутного периода впоследствии. / td> |
| Режимы работы | SSB / CW |
| Каналы / управление памятью | 1 опциональный XTAL управляемый |
| Смещение ретранслятора / сдвиг | Нет |
| Источник питания | 12-16 В постоянного тока |
| Ток потребления / мощность | RX: Макс. 700 мАТХ: Макс. 19 А |
| Импеданс антенны / разъём | 50 ом / SO-239 |
| Габариты (Ш*В*Г) | 241*94*293 мм (9.6*3.8*11.7") |
| Вес | 5.6 Кг (12.4 фунта) |
| Другие особенности | IF Сдвиг. VOX. NB. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноканальный супергетеродин IF: 8.83 МГц |
|---|---|
| Чувствительность | 0.25 мкВ (10 дБ S+N/N) |
| Избирательность | SSB/CW Широкий 2.4 кГц (-6 дБ)4.2 кГц (-60 дБ) SSB Узкий (При наличии дополнительного фильтра YK-88SN) 1.8 кГц (-6 дБ)3.3 кГц (-60 дБ) CW Узкий (При наличии дополнительного фильтра YK-88C) 500 Гц (-6 дБ)1.5 кГц (-60 дБ) CW Узкий (При наличии дополнительного фильтра YK-88CN) 270 Гц (-6 дБ)1.1 кГц (-60 дБ) |
| Изоляция от изображения | 50 дБ |
| Выходная мощность AF / громкоговорителя | 1.5 Вт при ?% искажений /? Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 4-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | 10 мВт15-80 м SSB (PEP):~80 Вт (вход 160 Вт)~100 Вт (вход 200 Вт) CW (DC):~80 Вт (вход 140 Вт)~100 Вт (вход 160 Вт) |
|---|
CW (DC)
| Модуляционная система | — |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | Без FM |
| Спуровые излучения | Лучше чем -40 дБ |
| Импеданс микрофона / разъём | 500 ом до 50 кОм / 4-контактный (металлический замок кольца разъём) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 198x-198x (прекращено производство) |
|---|---|
| Дополнительная информация | — |
| AT-130 DFC-230 FA-4 HC-10 HS-4 HS-5 HS-6 MC-30S MC-35S MC-50 MC-60 PS-30 SP-120 VFO-120 YK-88C YK-88CN YK-88SN | Антенный тюнер Цифровой контроллер частоты Охлаждающий вентилятор Блок мировой часовой Высокопроизводительные динамические наушники Динамические наушники высокого класса Легкие наушники Динамический ручной микрофон, импеданс 50 кОм Динамический ручной микрофон, импеданс 500 ом Динамический настольный микрофон, переключаемый между импедансами 50 кОм и 600 Ом Регулируемый источник питания постоянного тока, 13.8 В постоянного тока, 20 А (50% рабочий цикл) Внешний громкоговоритель Внешний VFO Узкий фильтр CW, 500 Гц (-6 дБ) Узкий фильтр CW, 270 Гц (-6 дБ) Узкий фильтр SSB, 1.8 кГц (-6 дБ) |
