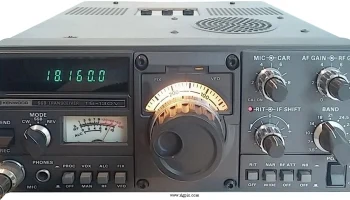

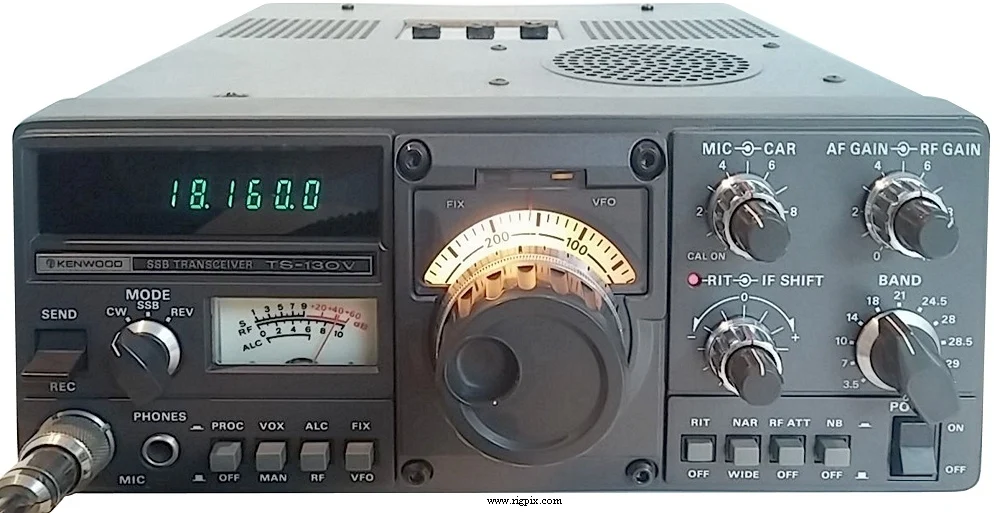

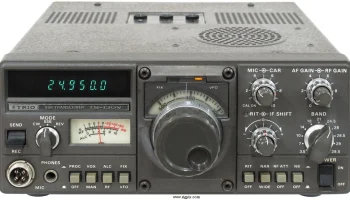

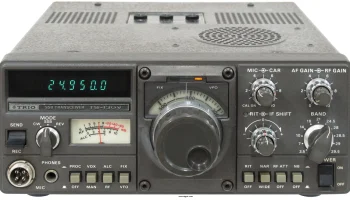

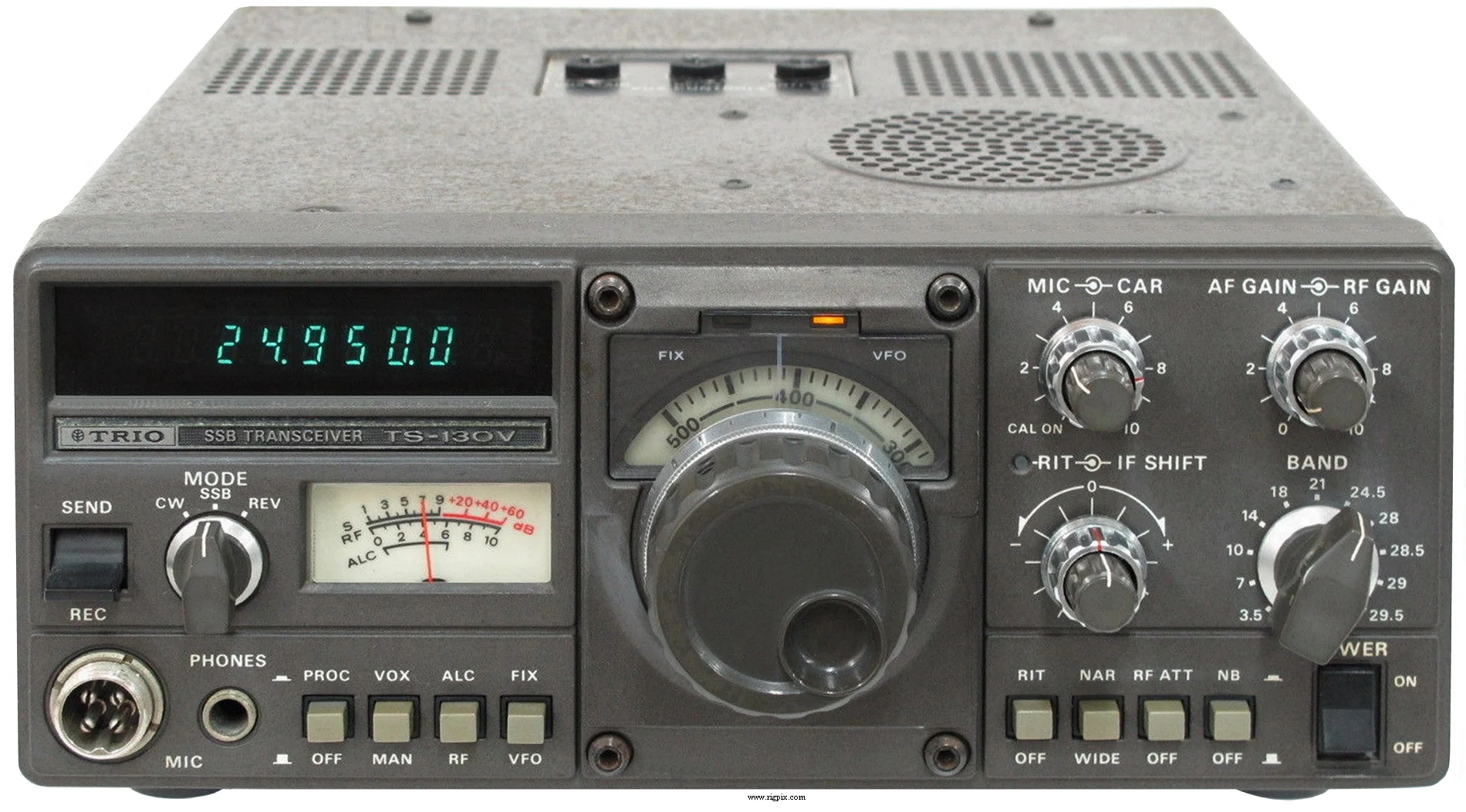

TS-130V
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 10-80 м + WARC в 11 диапазонах 3.5-4.0 МГц 7.0-7.3 МГц 10.1-10.15 МГц 14.0-14.35 МГц 18.068-18.168 МГц 21.0-21.45 МГц 24.89-24.99 МГц 28.0-28.5 МГц 28.5-29.0 МГц 29.0-29.5 МГц 29.5-29.7 МГц |
| Настройка | Аналоговая / непрерывная |
| Стабильность частоты | В пределах ±1 КГц в течение первого часа после включения питания. В пределах 100 Гц в течение любого 30-минутного периода впоследствии. |
| Режим | SSB / CW |
| Каналы / управление памятью | 4 дополнительных XTAL управляемых канала |
| Повторитель смещения / сдвиг | Нет |
| Источник питания | 13.8 В постоянного тока |
| Ток потребления / мощность | Приём: Макс. 0.7 А Передача: Макс. 4 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 241*94*235 мм (9.6*3.8*9.4") |
| Вес | 4.9 кг (10.8 фунта) |
| Другие особенности | IF Сдвиг. VOX. NB. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноканальный супергетеродин IF: 8.83 МГц |
|---|---|
| Чувствительность | 0.25 мкВ (10 дБ S+N/N) |
| Избирательность | Широкий режим SSB/CW 2.4 кГц (-6 дБ)4.2 кГц (-60 дБ) Узкий режим SSB (с использованием дополнительного фильтра YK-88SN) 1.8 кГц (-6 дБ)3.3 кГц (-60 дБ) Широкий режим CW 500 Гц (-6 дБ)1.5 кГц (-60 дБ) Узкий режим CW (с использованием дополнительного фильтра YK-88C) 270 Гц (-6 дБ)1.1 кГц (-60 дБ) Узкий режим CW (с использованием дополнительного фильтра YK-88CN) 270 Гц (-6 дБ)1.1 кГц (-60 дБ) |
| Изоляция от изображения сигнала | 50 дБ |
| Выходная мощность AF / громкоговорителя | 1.5 Вт при ?% искажений /? Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 4-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | SSB (PEP): ~10 Вт (вход 25 Вт) CW (DC): ~10 Вт (вход 20 Вт) |
|---|
CW (DC)
| Система модуляции | — |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | Без FM |
| Спуровые излучения | Лучше чем -40 дБ |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1980-198x (вышедший из производства) |
|---|---|
| Дополнительная информация | Новая цена в Великобритании в 1981 году: £404.34 Новая цена в июле 1982 года в Швеции: SEK 5240:- Новая цена в ноябре 1982 года в Швеции: SEK 3700:- |
| AT-130 DFC-230 HC-10 HS-4 HS-5 MC-30S MC-35S MC-50 PS-20 PS-30 TL-120 VFO-120 YK-88C YK-88CN YK-88SN | Антенный тюнер Цифровой контроллер частоты Всемирные часы Высокопроизводительные динамические наушники Динамические головные телефоны Динамический ручной микрофон, импеданс 50 кОм Динамический ручной микрофон, импеданс 500 Ом Динамический настольный микрофон, переключаемый между импедансами 50 кОм и 600 Ом Регулируемый источник постоянного тока, 13.8 В постоянного тока, 4.5 А (прерывистый) Регулируемый источник постоянного тока, 13.8 В постоянного тока, 20 А (50% рабочий цикл) Линейный усилитель мощностью 100 Вт. 10-80 м (без WARC) Внешний VFO Узкий фильтр CW, 500 Гц (-6 дБ) Узкий фильтр CW, 270 Гц (-6 дБ) Узкий фильтр SSB, 1.8 кГц (-6 дБ) |
