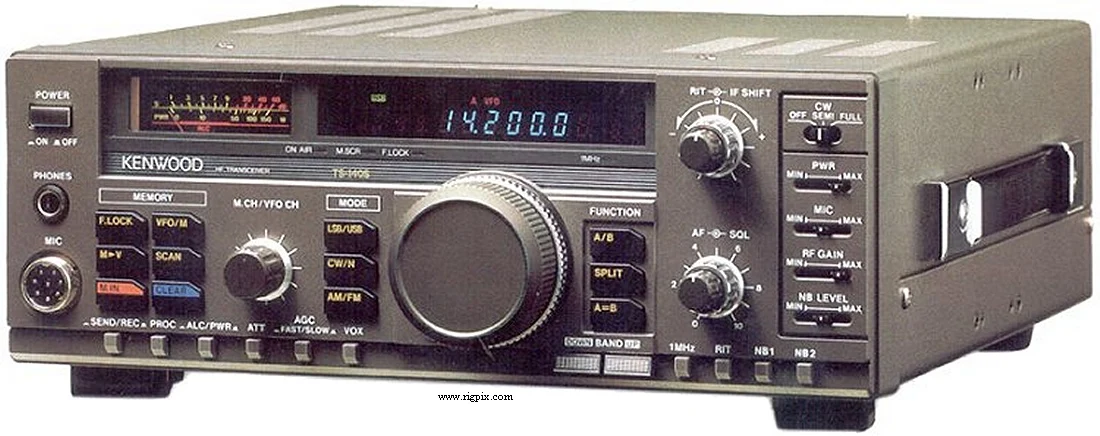

TS-140S
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC RX: 0.5-30 МГц |
| Шаг перестройки | 10 / 100 Гц9 / 10 кГц1 МГц |
| Стабильность частоты | ±? ppm |
| Режимы работы | АМ / FM / SSB / CW |
| Каналы / управление памятью | 10 регулярных 10 разнесённых 10 маркеров диапазона 1 сканирующий край пара памяти с резервированием памяти литиевой батареей |
| Ретранслятор смещение / сдвиг | Нет выделенного. Вместо этого используйте разделение VFO A / B или память разделения |
| Источник питания | 12-16 В постоянного тока |
| Ток потребления / мощность | RX: 1.5 А (без сигнала)TX: Макс. 20 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 270*96*270 мм (10.6*3.8*10.6") |
| Вес | 6.1 Кг (13.45 фунта) |
| Другие особенности | — |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е ПЧ: 40.055 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | АМ (10 дБ SNR) 0.5-1.6 МГц: 39.8 мкВ 1.6-21.5 МГц: 2.5 мкВ 21.5-30 МГц: 2.5 мкВ FM (12 дБ SINAD) 21.5-30 МГц: 0.35 мкВ SSB/CW (10 дБ S+N/N) 0.5-1.6 МГц: 4 мкВ 1.6-30 МГц: 0.25 мкВ |
| Избирательность | АМ 6 кГц (-6 дБ)18 кГц (-50 дБ) FM 12 кГц (-6 дБ)25 кГц (-50 дБ) SSB/CW 2.2 кГц (-6 дБ)4.4 кГц (-60 дБ) |
| Отражение изображения | -50 дБ |
| Выходная мощность AF / громкоговорителя | 1.5 Вт при 10% искажении / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | АМ:40 Вт FM:50 Вт SSB (PEP):100 Вт CW (DC):100 Вт |
|---|---|
| АМ | 40 Вт |
| FM | 50 Вт |
CW (DC)
| Модуляционная система | АМ: Низкий уровень FM: Реактивный SSB: Балансированный |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | HF: Лучше чем -40 дБ6 м: Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 500 Ом до 50 кОм / 8-контактный (металлический замок разъёма типа кольца) |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1987-199x (вышедший из производства) |
|---|---|
| Дополнительная информация | Новая цена 1988 года в Швеции: SEK 9500:- |
| AT-130 AT-250 HS-5 HS-6 HS-7 IF-10C IF-232C LF-30A MA-5 MB-430 MC-43S MC-55 MC-60A MC-80 MC-85 PC-1A PG-2S PS-50 PS-430 SM-220 SP-41 SP-50B SP-430 TU-8 VP-1 YG-455C-1 YK-455C-1 | Антенный тюнер, 10-80 м Автоматический антенный тюнер, 10-160 м Коммуникационные наушники, 8 Ом Коммуникационные наушники, 12.5 Ом Микро-наушники, 16 Ом Интерфейсный комплект RS-232C интерфейс Фильтр низкой полосы 5-полосный спиральный HF мобильный антенна Мобильное крепление Ручной микрофон, динамический с переключателями вверх-вниз Ручной микрофон с переключателями вверх-вниз и таймером на 5 минут Настольный микрофон Настольный микрофон, электретный конденсаторный тип Настольный микрофон, электретный конденсаторный тип с фильтрами и уровнем измерителя Телефонный патч с индикатором уровня VU-кабель питания постоянного тока, усиленный Мощный источник питания, 13.8 В постоянного тока, 20 А. Встроенный охлаждающий вентилятор Регулируемый источник питания, 13.8 В постоянного тока, 20 А (прерывистый) Монитор станции Внешний мобильный громкоговоритель, 4 Ом Внешний мобильный громкоговоритель, 8 Ом Внешний громкоговоритель Кодер тона. 38 тонов выбираются с помощью дип-переключателей Бамперное крепление для фильтра CW, 500 Гц Фильтр CW, 500 Гц |
