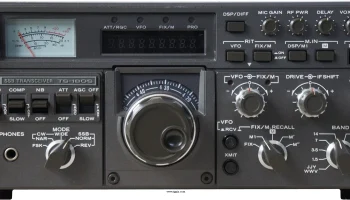

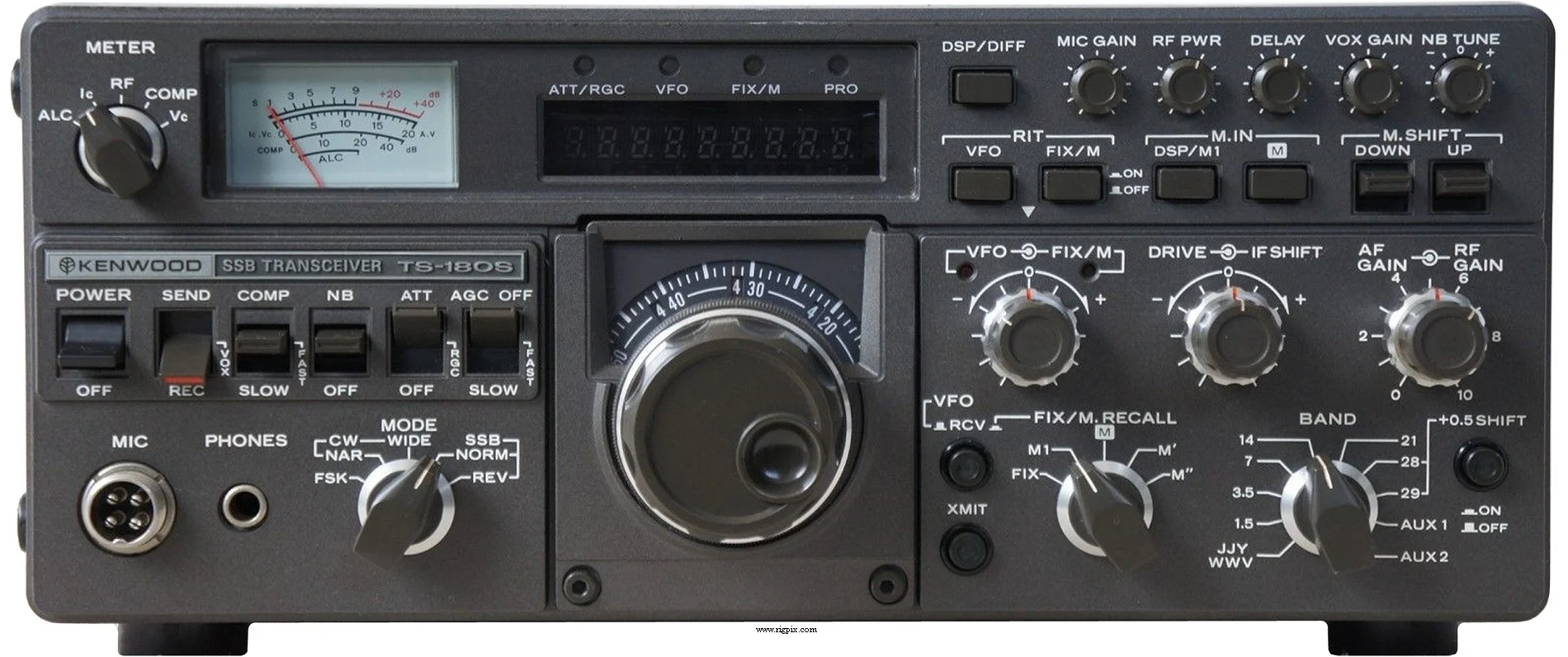

TS-180S
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 10-160 м + два дополнительных диапазона по 500 КГц 1.8-2.0 МГц 3.5-4.0 МГц 7.0-7.3 МГц 14.0-14.35 МГц 21.0-21.45 МГц 28.0-29.7 МГц WWV 10 МГц (только приём) |
| Настройка частоты | Аналоговая / непрерывная |
| Стабильность частоты | В пределах ±1 КГц в течение первого часа после включения. В пределах 100 Гц в любой период продолжительностью 30 минут впоследствии. |
| Режим работы | SSB / CW / FSK |
| Каналы / управление памятью | 4 настраиваемых (с опцией DFC-180) |
| Ретранслятор сдвига / смещение | Нет |
| Источник питания | 11-16 В постоянного тока (разъём Molex на 6 контактов) |
| Ток потребления / мощность | Приём: 1.2-1.6 А Передача: Макс. 20 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 325*133*287 мм (12.5*5.4*11.2") |
| Вес | 11.5 кг (25.4 фунта) |
| Другие особенности | Примечание. Двойное RIT. Смещение IF. VOX. Терминалы для трансвертера. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Одноконтурный супергетеродин IF: 8.830 МГц |
|---|---|
| Чувствительность | 0.25 мкВ (10 дБ S+N/N) |
| Избирательность | Широкий режим SSB/CW 2.4 кГц (-6 дБ)4.2 кГц (-60 дБ) Узкий режим FSK/CW (с YK-88C) 0.5 кГц (-6 дБ)1.8 кГц (-60 дБ) |
| Изоляция от изображения сигнала | 60 дБ |
| Выходная мощность AF / громкоговорителя | 2 Вт при искажении 10% / 4 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 4-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | SSB (PEP):100 Вт CW:100 Вт FSK:100 Вт Примечание! Немного меньше на диапазоне 10 м |
|---|
SSB (PEP)
| CW | 100 Вт |
|---|
FSK
| Модуляционная система | — |
|---|---|
| Максимальная девиация FM (установлено заводом-изготовителем) | Без FM |
| Спуровые излучения | Лучше чем -50 дБ |
| Импеданс микрофона / разъём | 500 Ом до 50 кОм / 4-контактный (металлический замок разъёма типа «локринг») |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1979-198x (вышедший из производства) |
|---|---|
| Дополнительная информация | Новая цена в Великобритании в 1981 году: £679.60 |
| AT-180 DFC-180 HS-4 HS-5 MC-35S MC-50 PC-1 PS-30 SM-220 SP-180 VFO-180 YK-88C YK-88S | Антенный тюнер со встроенным измерителем мощности и антенной переключателем Цифровой блок управления частотой наушники наушники Рупорный микрофон, импеданс 50 кОм Настольный микрофон, импеданс 500 Ом/50 кОм Телефонный патч Внешний громкоговоритель с фильтрами Удалённый VFO CW-фильтр, 500 Гц SSB-фильтр, 2.2 кГц |
