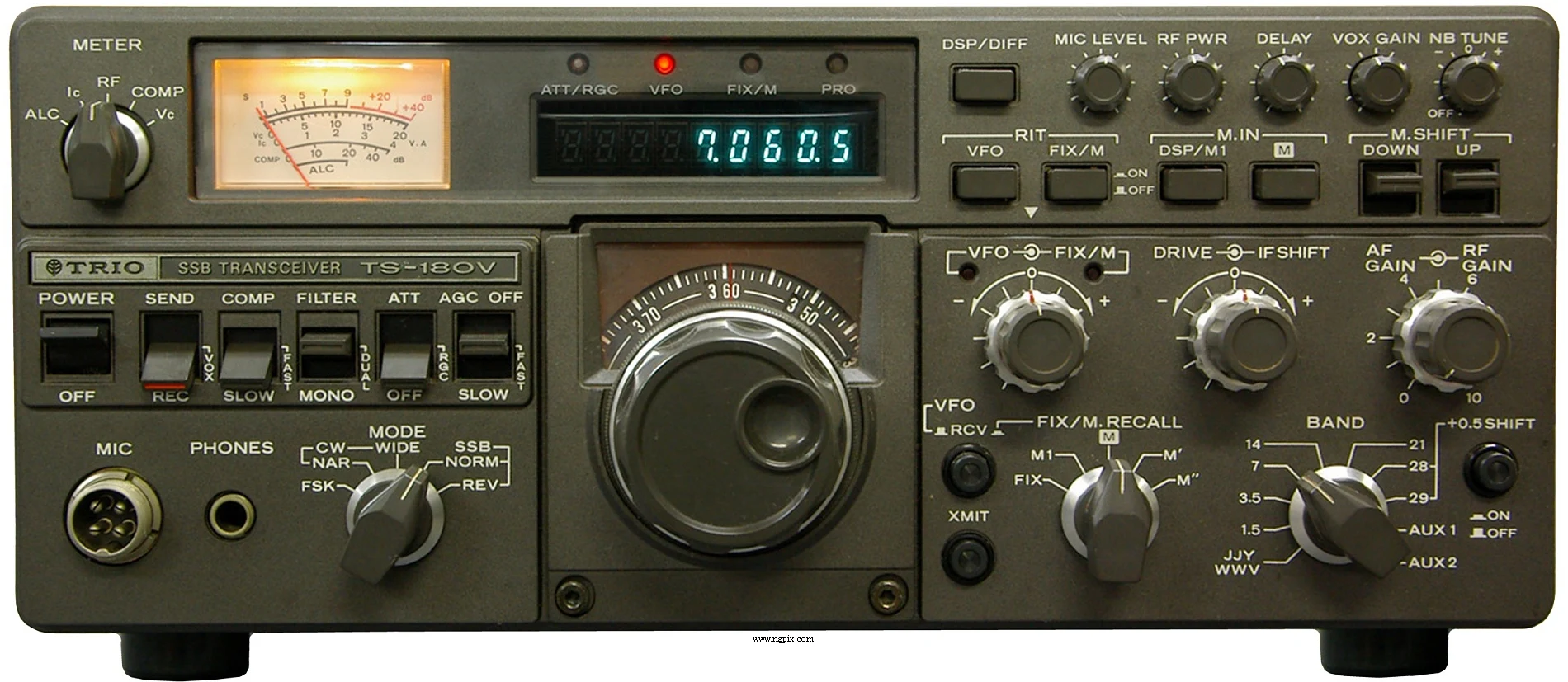

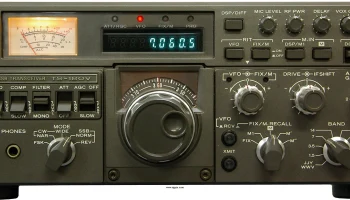

TS-180V
Источник:
ОБЩИЕ
| Type | Радиолюбительский HF трансивер |
|---|---|
| Frequency range | 10-160 м + два дополнительных диапазона по 500 КГц 1.9075-1.9125 МГц 3.5-3.802 МГц 7.0-7.1 МГц 14.0-14.35 МГц 21.0-21.45 МГц 28.0-29.7 МГц JJY/WWV 10.0 МГц (только приём) |
| Tuning steps | Аналоговый / непрерывный |
| Frequency stability | В пределах ±1 КГц в течение первого часа после включения питания. В пределах 100 Гц в любой период продолжительностью 30 минут впоследствии. |
| Mode | SSB / CW / FSK |
| Channels / memory management | 4 настраиваемых канала (с опцией DFC-180) |
| Repeater shift / offset | Нет |
| Power supply | 11-16 В постоянного тока (разъём Molex на 6 контактов) |
| Current drain / power consumption | Приём: 1.2-1.6 А Передача: Макс. 4.9 А |
| Antenna impedance / connector | 50 Ом / SO-239 |
| Dimensions (W*H*D) | 325*133*287 мм (12.5*5.4*11.2") |
| Weight | 10.5 кг (23.15 фунта) |
| Other features | Примечание. Двойное RIT. Смещение IF. VOX. Терминалы для передатчика-трансформера. |
ПРИЁМНАЯ ЧАСТЬ
| Receiver system | Одноканальный супергетеродин с промежуточной частотой 8.830 МГц |
|---|---|
| Sensitivity | 0.25 мкВ (соотношение сигнал/шум 10 дБ) |
| Selectivity | Широкий режим SSB/CW: 2.4 кГц (-6 дБ), 4.2 кГц (-60 дБ). Узкий режим FSK/CW с YK-88C: 0.5 кГц (-6 дБ), 1.8 кГц (-60 дБ) |
| Image rejection | 60 дБ |
| AF output power / speaker | 2 Вт при искажении 10%, 4 Ом |
| External speaker connector | 3.5 мм, 4-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| RF output power | SSB (PEP): 10 Вт (вход 25 Вт) CW: 10 Вт (вход 25 Вт) FSK: 10 Вт (вход 25 Вт) |
|---|
SSB (PEP)
| CW | 10 Вт (вход 25 Вт) |
|---|
FSK
| Modulation system | — |
|---|---|
| Max FM deviation (Factory set) | Без FM-модуляции |
| Spurious emissions | Лучше чем -50 дБ |
| Microphone impedance / connector | Сопротивление микрофона от 500 Ом до 50 кОм / 4-контактный разъём (металлический замок) |
| Microphone input level | — |
ПРОЧЕЕ
| Manufactured | Япония, 1979-198x (вышедший из производства) |
|---|---|
| Additional info | — |
| AT-180 DFC-180 HS-4 HS-5 MC-35S MC-50 PA-180 PC-1 PS-25 PS-30 SM-220 SP-180 VFO-180 YK-88C YK-88S | Антенный тюнер с измерителем коэффициента стоячей волны и антенным переключателем Цифровой блок управления частотой Наушники Головные телефоны Ручной микрофон, 50 кОм Настольный микрофон, 500 Ом/50 кОм Болтовой монтаж усилителя мощности мощностью 100 Вт Телефонный патч Болтовой монтаж источника питания от сети Внешний динамик со встроенными фильтрами Удалённый VFO Фильтр CW, 500 Гц Фильтр SSB, 2.2 кГц |
