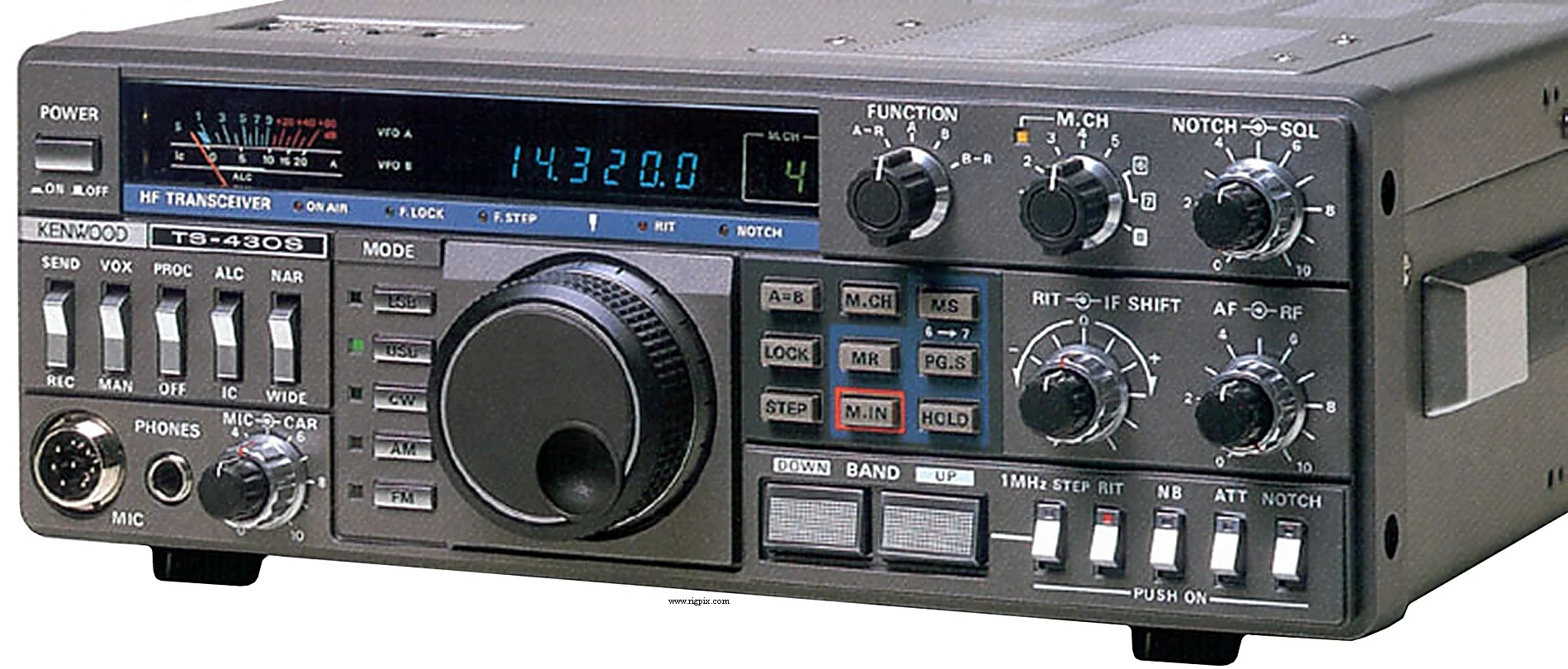

TS-430S
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC RX: 0.15-30 МГц |
| Шаг перестройки | 10 / 100 Гц1 МГц |
| Стабильность частоты | В пределах ±200 Гц в течение 1–60 минут после включения. В пределах ±30 Гц в любой период времени длительностью 30 минут впоследствии. |
| Режимы работы | АМ / SSB / CW (опция FM) |
| Каналы / управление памятью | 8 регулярных (номера 6 и 7 устанавливают верхние и нижние пределы поиска диапазона) RAM хранение с резервированием литиевой батареей |
| Ретранслятор смещение / сдвиг | Нет выделенного. Вместо этого используйте разделение VFO A / B вместо него |
| Источник питания | 12-16 В постоянного тока |
| Ток потребления / мощность | RX: 1.2 А TX: Макс. 20 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 270*96*275 мм (10.6*3.8*275") |
| Вес | 6.5 Кг (14.3 фунта ) |
| Другие особенности | Смещение IF. Фильтр-пропуск. VOX. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием (АМ/ССБ/СВ) 1-е ПЧ: 48.055 МГц 2-е ПЧ: 8.83 МГц Супергетеродин с тройным преобразованием (опция FM) 1-е ПЧ: 48.055 МГц 2-е ПЧ: 8.83 МГц 3-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | АМ (10 дБ S/N) 0.15-0.5 МГц: 13 мкВ 0.5-1.8 МГц: 40 мкВ 1.8-30 МГц: 2.5 мкВ FM (12 дБ SINAD), при наличии опции FM-430 1.8-30 МГц: 0.7 мкВ СSB/CW (10 дБ S/N) 0.15-0.5 МГц: 1 мкВ 0.5-1.8 МГц: 4 мкВ 1.8-30 МГц: 0.25 мкВ |
| Избирательность | АМ 6 кГц (-6 дБ)12 кГц (-60 дБ) FM (с опцией FM-430) 15 кГц (-6 дБ)32 кГц (-60 дБ) СSB/CW 2.4 кГц (-6 дБ)4.4 кГц (-60 дБ) |
| Отражение изображения | 70 дБ |
| Выходная мощность ЗЧ / громкоговоритель | 1.5 Вт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 4-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | АМ: ~40 Вт (вход 60 Вт) FM: ~60 Вт (вход 120 Вт) СSB (PEP): ~110 Вт (вход 250 Вт) CW (DC): ~100 Вт (вход 200 Вт) |
|---|---|
| АМ | ~40 Вт (вход 60 Вт) |
| FM | ~60 Вт (вход 120 Вт) |
СВ (DC)
| Система модуляции | АМ: Низкоуровневая модуляция (IF стадия) FM: Переменная реактивность прямая модуляция СВЧ Балансная модуляция |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -40 дБ |
| Импеданс микрофона / разъём | 500 Ом до 5 кОм / 8-контактный (металлический замок кольца разъём) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1983-198x (вышедший из производства) |
|---|---|
| Дополнительная информация | Новая цена, февраль 1983 года в Швеции: SEK 9565:- |
| AT-130 AT-250 FM-430 HC-10 HS-5 HS-6 MB-430 MC-60A PS-430 SP-430 YK-88A YK-88C YK-88CN YK-88SN | Антенный тюнер, 10-80 м Автоматический антенный тюнер, 10-160 м FM блок Цифровой мировой часовой механизм Комфортные головные телефоны для связи Лёгкие коммуникационные головные телефоны Крепление для мобильного монтажа Микрофонный держатель для стола Источник питания, 13.8 В постоянного тока, 20 А (25%-я нагрузка) Внешний громкоговоритель, 8 Ом 6 кГц фильтр АМ 500 Гц фильтр CW 270 Гц фильтр CW 1.8 кГц фильтр SSB |
