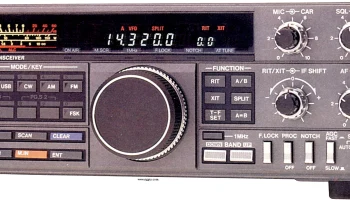

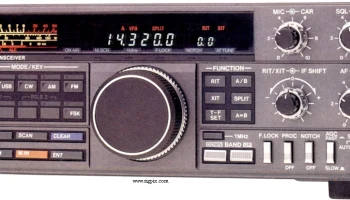

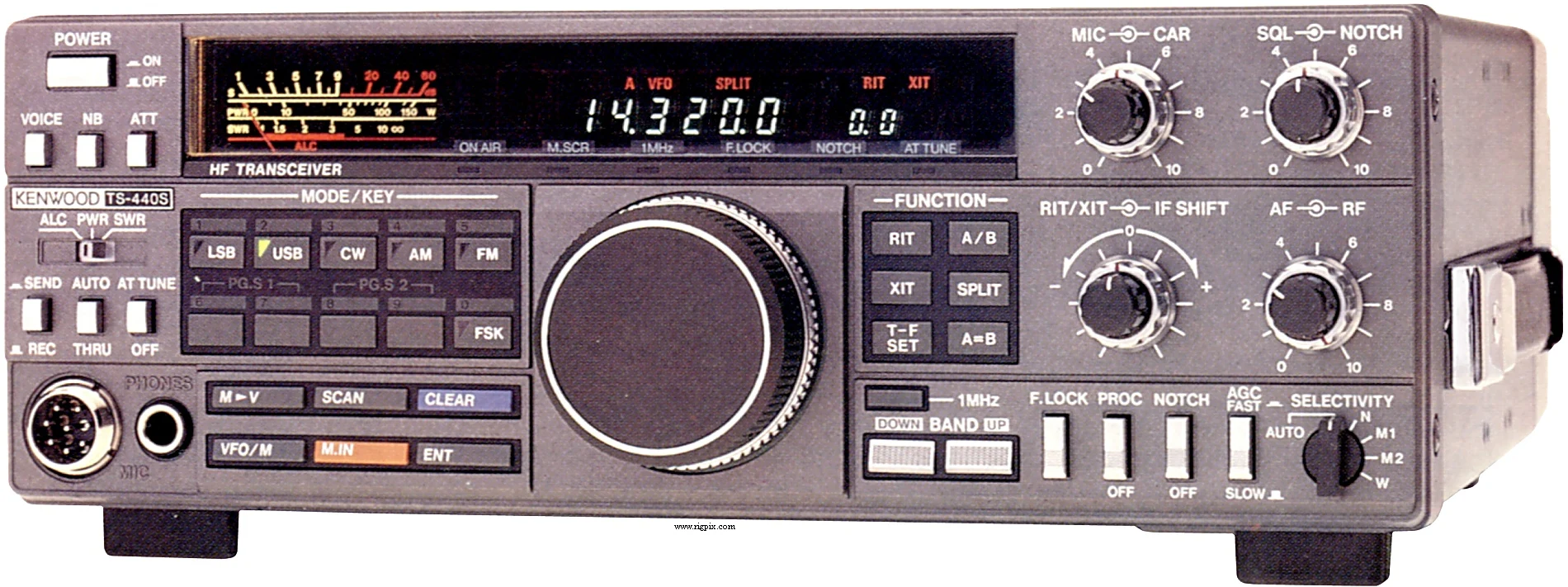

TS-440S
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC RX: 0.15-30 МГц |
| Шаг перестройки | 10 Гц до 1 МГц |
| Стабильность частоты | Лучше чем ±10 ppm при температуре от -10 до +50°C (14 до 122°F) |
| Режимы работы | АМ / FM / SSB / CW / FSK |
| Каналы / управление памятью | 100 регулярных ячеек памяти с резервированием литиевой батареей |
| Смещение / сдвиг репитера / смещение | Нет выделенного. Используйте вместо этого разделение VFO A/B |
| Источник питания | 12-16 В постоянного тока |
| Ток потребления / мощность | RX: 1.9 А TX: Макс. 20 А |
| Импеданс антенны / разъём | 50 Ом (с антенным тюнером AT-440 импеданс может быть изменён от 20 до 150 Ом) / SO-239 |
| Габариты (Ш*В*Г) | 270*96*313 мм (10.6*3.78*12.3") |
| Вес | 6.3 кг (13.9 фунта), без опции антенного тюнера |
| Другие особенности | Примечание. Аттенюатор. Фильтр-пропускатель. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Тройной супергетеродин с тремя преобразованиями: 1-е ПЧ: 45.05 МГц 2-е ПЧ: 8.83 МГц 3-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | АМ (10 дБ SNR): 0.1-0.15 МГц: 25 мкВ 0.15-0.5 МГц: 13 мкВ 0.5-1.6 МГц: 40 мкВ 1.6-30 МГц: 2.5 мкВ FM (12 дБ SINAD): 1.6-30 МГц: 0.7 мкВ SSB/CW/FSK (10 дБ SNR): 0.1-0.15 МГц: 2.5 мкВ 0.15-0.5 МГц: 1 мкВ 0.5-1.6 МГц: 4 мкВ 1.6-30 МГц: 0.25 мкВ |
| Избирательность | АМ: 6 кГц (-6 дБ); 18 кГц (-50 дБ) FM: 12 кГц (-6 дБ); 25 кГц (-50 дБ) SSB/CW/FSK: 2.2 кГц (-6 дБ); 3.3 кГц (-60 дБ) |
| Отражение изображения сигнала | 0.1-1.6 МГц: 50 дБ; 1.6-30 МГц: 70 дБ |
| Выходная мощность звукового тракта / громкоговорителя | 1.5 Вт при искажении 10%; сопротивление нагрузки 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 4-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | АМ: 50 Вт FM: 100 Вт SSB (PEP): 100 Вт CW/FSK: 100 Вт |
|---|---|
| АМ | 50 Вт |
| FM | 100 Вт |
CW/FSK
| Модуляционная система | АМ: Низкоуровневая модуляция FM: Реактивная модуляция SSB: Балансная модуляция |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -40 дБ |
| Импеданс микрофона / разъём | 500 Ом – 50 кОм / 8-контактный разъём (металлический замок кольца) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1986–19xx (вышедший из производства) |
|---|---|
| Дополнительная информация | Новая цена в Швеции в 1988 году: SEK 13100:- |
| AT-130 AT-230 AT-250 AT-440 HS-4 HS-5 HS-6 HS-7 IC-10 IF-232C LF-30A MB-430 MC-42S MC-55 MC-60A MC-80 MC-85 PC-1A PG-2C PS-50 PS-430 SM-220 SP-41 SP-50 SP-430 TU-8 VS-1 YK-88C YK-88CN YK-88S YK-88SN | Антенный тюнер, 10-180 м Антенный тюнер, 10-160 м Автоматический антенный тюнер, 10-160 м Внутренний автоматический антенный тюнер, 10-80 м Коммуникационные наушники, 8 Ом Легкие открытые коммуникационные наушники, 8 Ом Очень легкие коммуникационные наушники высшего класса, 12.5 Ом Микро-наушники, 16 Ом Интерфейс компьютера IC комплект RS-232C интерфейсный адаптер Низкочастотный фильтр Подставка для мобильного телефона Динамический ручной микрофон с кнопками вверх/вниз Мобильный микрофон с индикатором светодиода и дополнительными функциями Усилённый настольный микрофон с кнопками вверх/вниз и переключаемым импедансом Усилённый электретный настольный микрофон с кнопками вверх/вниз Электретный высококлассный настольный микрофон с тремя выходами Телефонный патч Кабель питания постоянного тока Мощный источник питания, 13.8 В постоянного тока, 20 А Регулируемый источник питания, 13.8 В постоянного тока, 20 А (прерывистый режим) Монитор станции Компактный мобильный громкоговоритель, 4 Ом Высококачественный мобильный громкоговоритель, 8 Ом Внешний громкоговоритель CTCSS/PL блок Синтезатор речи блок узкополосный фильтр CW, 500 Гц (ПЧ: 8.8307 МГц) Узкополосный CW-фильтр, 270 Гц (ПЧ: 8.8307 МГц) Узкополосный SSB-фильтр, 2.4 кГц (ПЧ: 8.83 МГц) Узкополосный SSB-фильтр, 1.8 кГц (ПЧ: 8.83 МГц) |
