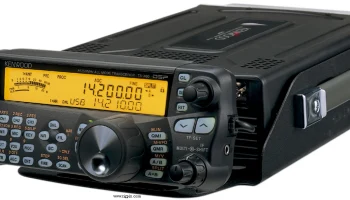

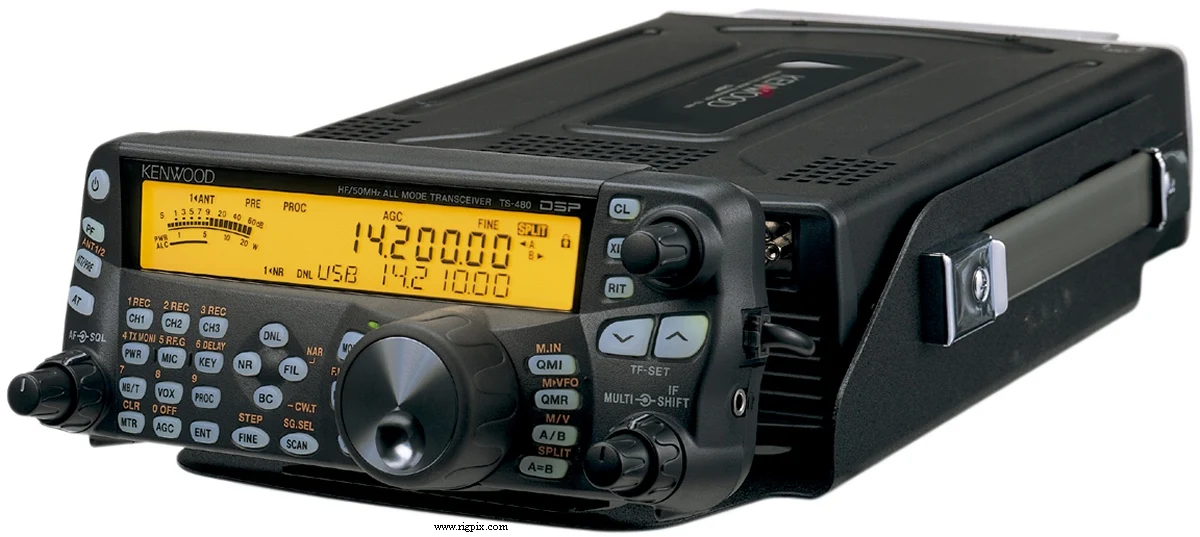

TS-480SAT
Источник:
ОБЩИЕ
| Type | Радиолюбительский HF/VHF трансивер |
|---|---|
| Frequency range | TX: 10-160 м + WARC / 6 м RX: 0.03-60 МГц |
| Tuning steps | 1 / 10 / 100 / 500 Гц 1 / 2.5 / 5 / 6.25 / 9 / 10 / 12.5 / 15 / 20 / 25 / 30 / 50 / 100 кГц 1 МГц |
| Frequency stability | ±5 ppm @ -10 до +50°C (14 до 122°F) |
| Mode | АМ / FM / NFM / SSB / CW / FSK |
| Channels / memory management | 100 регулярных 10 быстрых памяти Неразрушаемое EEPROM хранение |
| Repeater shift / offset | Нет выделенного. Используйте вместо этого разделение VFO A/B |
| Power supply | 13.8 В постоянного тока ±15% |
| Current drain / power consumption | RX: 1.5 А (без сигнала)TX: Макс. 20.5 А |
| Antenna impedance / connector | 50 Ом / Два разъёма SO-239 (На гибких проводах) |
| Dimensions (W*H*D) | Трансивер: 179*69.5*278 мм (7*2.75*10.9") Панель управления: 183*78*68 мм (7.2*3*2.6") |
| Weight | Трансивер: 3.2 кг (7 фунтов) Панель управления: 500 г (1.1 фунта) |
| Other features | CCSS/PL. Встроенный ключ. DSP. |
ПРИЁМНАЯ ЧАСТЬ
| Receiver system | Супергетеродин с двойным преобразованием (АМ/ССБ/CW/FSK) 1-е ПЧ: 73.095 МГц 2-е ПЧ: 10.695 МГц Супергетеродин с тройным преобразованием (FM/NFM) 1-е ПЧ: 73.095 МГц 2-е ПЧ: 10.695 МГц 3-е ПЧ: 455 кГц |
|---|---|
| Sensitivity | АМ (10 дБ SNR) 0.5-1.705 МГц: 31.6 мкВ 1.705-24.5 МГц: 2 мкВ 24.5-30 МГц: 1.3 мкВ 50-54 МГц: 1.3 мкВ FM (12 дБ SINAD) 28-30 МГц: 0.22 мкВ 50-54 МГц: 0.22 мкВ SSB/CW/FSK (10 дБ SNR) 0.5-1.705 МГц: 4 мкВ 1.705-24.5 МГц: 0.2 мкВ 24.5-30 МГц: 0.13 мкВ 50-54 МГц: 0.13 мкВ |
| Selectivity | АМ 5 кГц (-6 дБ)40 кГц (-60 дБ) FM 12 кГц (-6 дБ)25 кГц (-50 дБ) SSB 2.4 кГц (-6 дБ)4.4 кГц (-60 дБ) |
| Image rejection | 70 дБ |
| AF output power / speaker | 2 Вт при 10% искажении / 8 Ом |
| External speaker connector | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| RF output power | АМ: 5-25 Вт FM/NFM: 5-100 Вт SSB (PEP): 5-100 Вт CW/FSK: 5-100 Вт |
|---|---|
| AM | 5-25 Вт |
CW/FSK
| Modulation system | АМ: Низкий уровень FM: Фазовый ССБ: Балансированный |
|---|---|
| Max FM deviation (Factory set) | FM: ±5 кГцNFM: ±2.5 кГц |
| Spurious emissions | Лучше чем -50 дБ (HF) Лучше чем -60 дБ (6 м) |
| Microphone impedance / connector | 600 Ом / 8-контактный модульный разъём (RJ45) |
| Microphone input level | — |
ПРОЧЕЕ
| Manufactured | 2004-201x (Вышедший из производства) |
|---|---|
| Additional info | Новая цена в Швеции 2015 года: SEK 8795:- Новая цена в Швеции 2017 года: SEK 10495:- |
| ARCP-480/ARHP-10 HS-5 HS-6 LF-30A MC-43S MC-47 MC-60A MJ-88 PG-4Z PG-20 PS-53 SO-3 SP-23 SP-50B VGS-1 YF-107C YF-107CN YF-107SN | Программное обеспечение дистанционного управления Элитные наушники Маленькие наушники Фильтр низких частот Микрофон ручной Многофункциональный микрофон Ручной микрофон для стола Разъём адаптера (8-контактный металлический к RJ45) Набор удлинительных кабелей (4 м / 13 футов) Регулируемый источник постоянного тока, 22.5 А Блок TCXO (±0.5 ppm) Внешний громкоговоритель Автомобильный громкоговоритель Голосовой гид и хранилище 500 Гц фильтр CW 270 Гц фильтр CW узкая полоса SSB 1.8 кГц |
