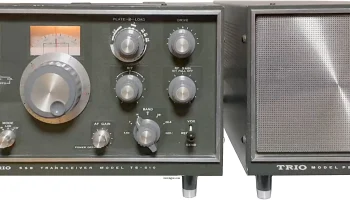

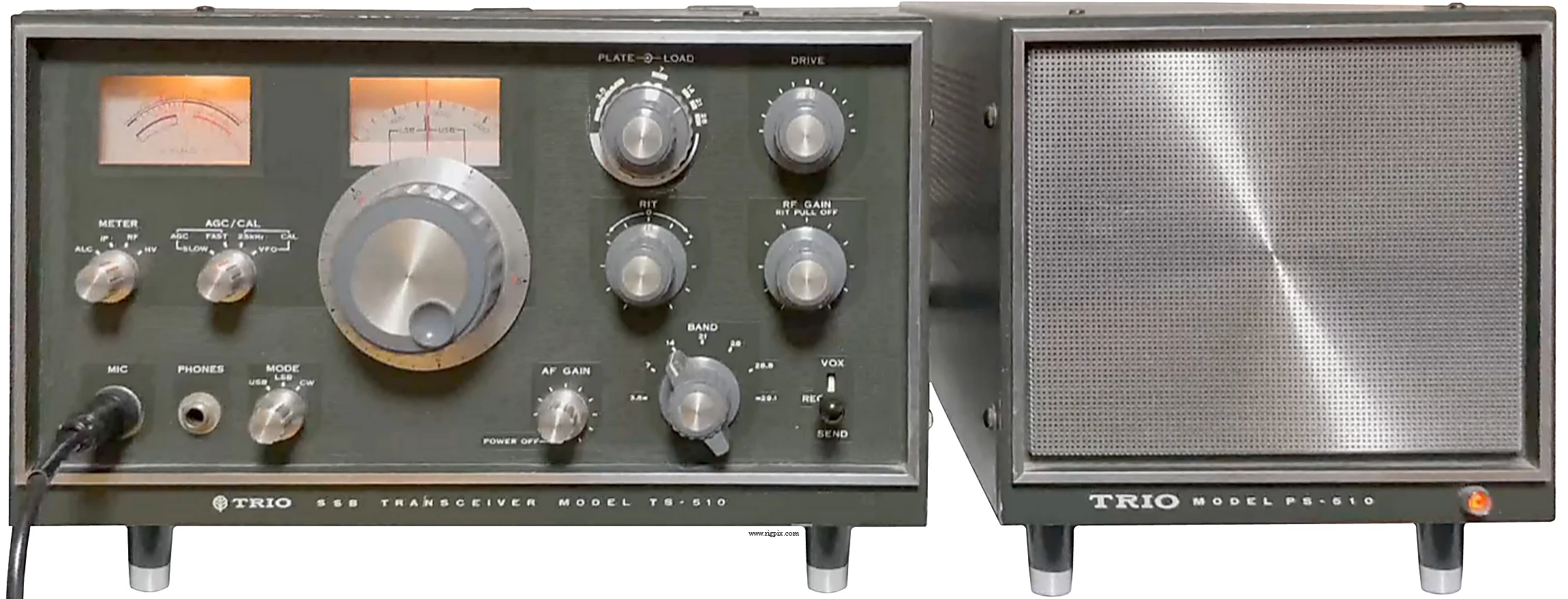

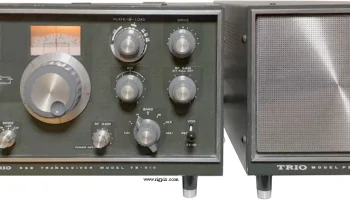

TS-510
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 80 м: 3.5-4.0 МГц 40 м: 7.0-7.3 МГц 20 м: 14.0-14.35 МГц 15 м: 21.0-21.45 МГц 10 м: 28.0-28.5 МГц 10 м: 28.5-29.1 МГц 10 м: 29.1-29.7 МГц |
| 80 м | 3.5-4.0 МГц |
| 40 м | 7.0-7.3 МГц |
| 20 м | 14.0-14.35 МГц |
| 15 м | 21.0-21.45 МГц |
| 10 м | 28.0-28.5 МГц |
| 10 м | 28.5-29.1 МГц |
| 10 м | 29.1-29.7 МГц |
| Шаг перестройки | Аналоговый / непрерывный |
| Стабильность частоты | В пределах ±2 кГц через 60 минут после включения. В пределах 100 Гц в течение любого 30-минутного периода впоследствии. |
| Режим | SSB / CW |
| Каналы / управление памятью | Нет |
| Ретранслятор смещение / сдвиг | Нет |
| Источник питания | От сети: 230/250 В переменного тока (Отдельный блок питания PS-510) |
| Ток потребления / мощность | Приём:? Вт Передача:? Вт |
| Импеданс антенны / разъём | 50-75 Ом / SO-239 |
| Габариты (Ш*В*Г) | 330*180*345 мм (12.99*7.09*13.58") |
| Вес | 9.5 Кг (20.94 фунта) |
| Другие особенности | Калибратор 25 кГц. VOX. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 8.295-8.895 МГц 2-е ПЧ: 3.395 МГц |
|---|---|
| Чувствительность | 80 м: лучше чем 0.5 мкВ (10 дБ SNR) 10 м: лучше чем 1.5 мкВ (10 дБ SNR) |
| Избирательность | SSB 2.4 кГц (-6 дБ)4.8 кГц (-60 дБ) CW 500 Гц (-6 дБ)1.5 кГц (-60 дБ) |
| Изоляция от зеркального канала | 50 дБ |
| Выходная мощность AF / громкоговорителя | 1 Вт при 10% искажений / Только внешний |
| Разъём внешнего громкоговорителя | Через 12-контактный разъём блока питания, импеданс 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | 10 м: SSB (PEP): ~70 Вт (~90 Вт с учётом ввода) CW (DC): ~70 Вт (~90 Вт с учётом ввода) 15-80 м: SSB (PEP): ~120 Вт (~160 Вт с учётом ввода) CW (DC): ~120 Вт (~160 Вт с учётом ввода) |
|---|
CW (DC)
| Система модуляции | — |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | Без FM |
| Спуровые излучения | Лучше чем -50 дБ |
| Импеданс микрофона / разъём | 50 кОм / 4-контактный (разъём с металлическим замковым кольцом) |
| Уровень сигнала на входе микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1968-1970 гг. (Выпуск прекращён) |
|---|---|
| Дополнительная информация | Также продавался в США под маркой Allied A-2517 |
| PS-510 VFO-5D | Источник питания со встроенным громкоговорителем 8 Ом Внешний VFO |
