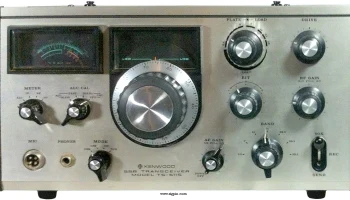

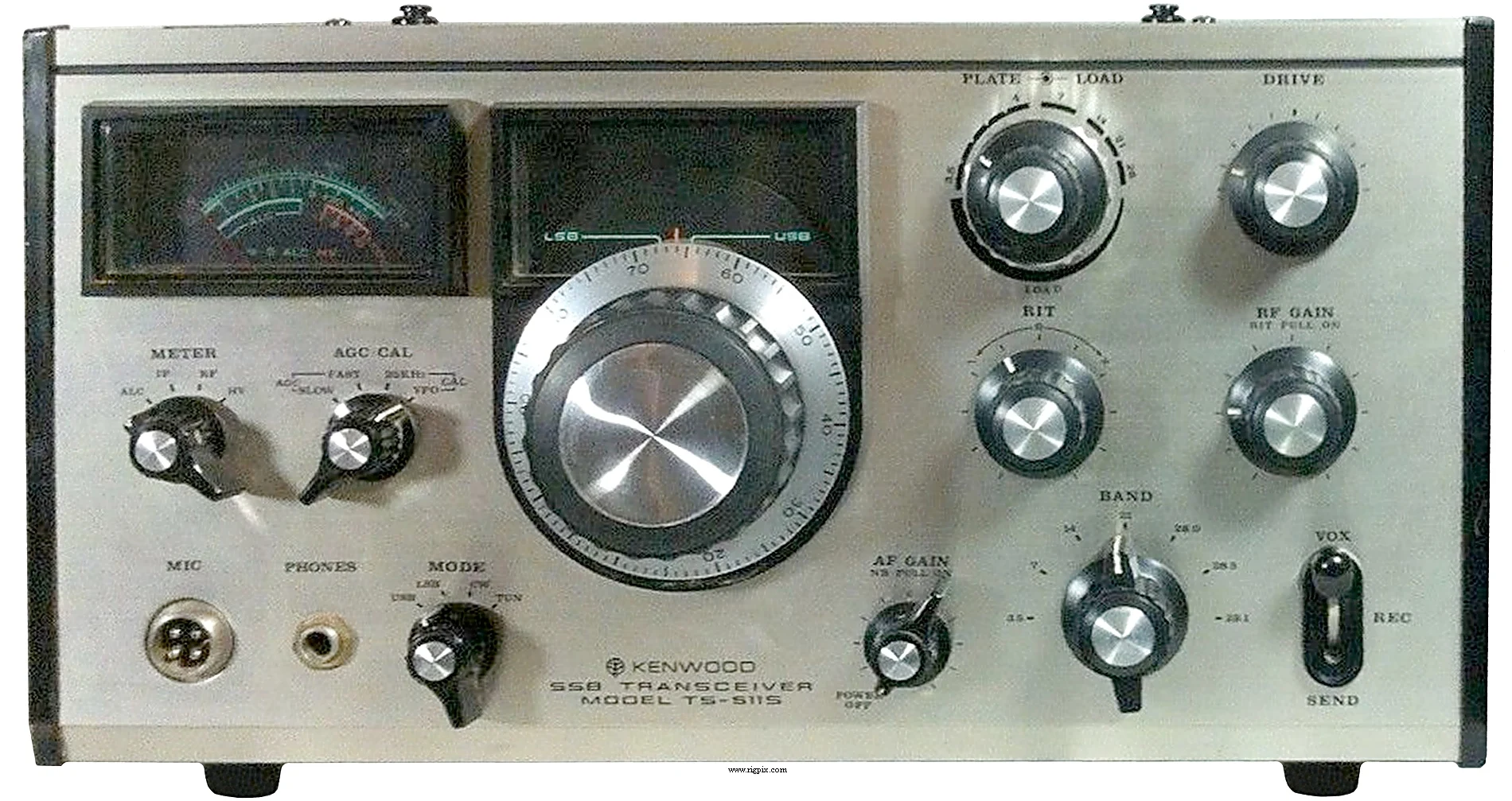

TS-511S
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 10-80 м в 7 диапазонах: 3.5-4.1 МГц 7.0-7.6 МГц 14.0-14.6 МГц 21.0-21.6 МГц 28.0-28.6 МГц 28.5-29.1 МГц 29.1-29.7 МГц |
| Настройка частоты | Аналоговая / непрерывная |
| Стабильность частоты | Менее 100 Гц за 30 минут после прогрева |
| Режим работы | SSB / CW |
| Каналы / управление памятью | Нет |
| Репитер сдвиг / смещение | Нет |
| Источник питания | От сети: 117 В переменного тока (Отдельный блок питания PS-511S) |
| Ток потребления / мощность | Приём: Макс. 150 Вт Передача: Макс. 550 Вт |
| Импеданс антенны / разъём | 50-75 Ом / SO-239 |
| Габариты (Ш*В*Г) | 330*185*346 мм (13*7.28*13.62") |
| Вес | 10 Кг (22 фунта) |
| Другие особенности | VOX. NB. 25 кГц калибратор кварца 10 кГц. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 8.295-8.895 МГц 2-е ПЧ: 3.395 МГц |
|---|---|
| Чувствительность | 10 м: 1.5 мкВ (10 дБ SNR) 15-80 м: 0.5 мкВ (10 дБ SNR) |
| Избирательность | SSB 2.4 кГц (-6 дБ)4.8 кГц (-60 дБ) CW (с опциональным фильтром CW) 500 Гц (-6 дБ)1.5 кГц (-60 дБ) |
| Изоляция от изображения сигнала | 50 дБ |
| Выходная мощность АФ / громкоговорителя | 1 Вт при 10% искажений / Только внешний |
| Разъём внешнего громкоговорителя | 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | SSB (PEP): ~250 Вт (вход 500 Вт) CW (DC): ~150 Вт (вход 300 Вт) |
|---|
CW (DC)
| Система модуляции | — |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | Без FM |
| Спуровые излучения | Лучше чем -40 дБ |
| Импеданс микрофона / разъём | ? Ом / 4-контактный (разъём с металлическим замковым кольцом) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1971-197х (вышедший из производства) |
|---|---|
| Дополнительная информация | Новая цена в США в 1971 году: $398.00 |
| PS-511S VFO-5SS CW-1 | Источник питания со встроенным громкоговорителем 8 Ом Внешний VFO фильтр CW |
