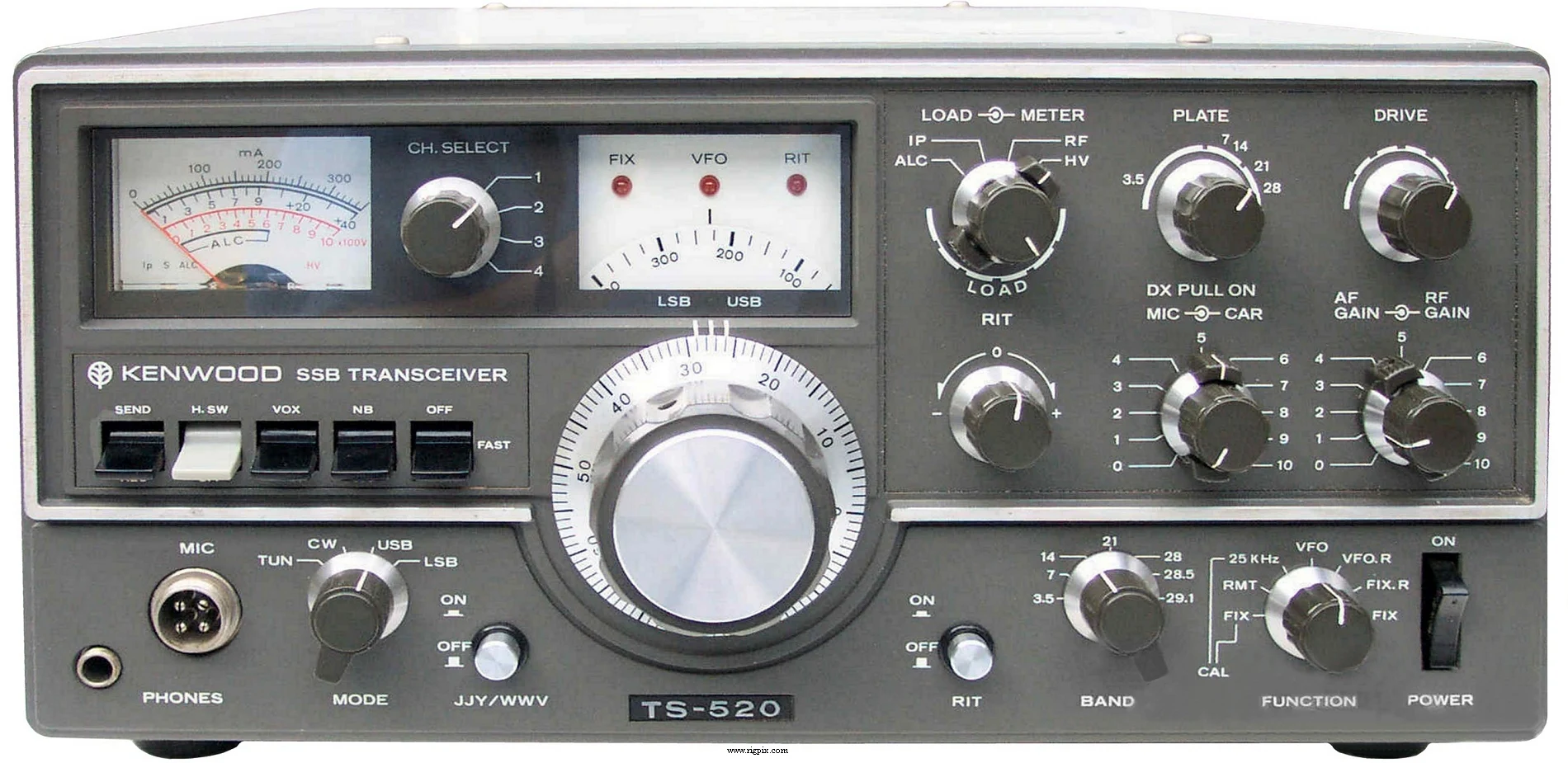

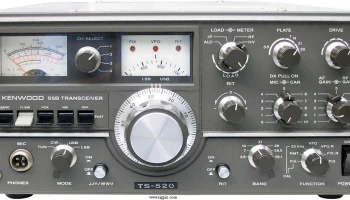

TS-520
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 10-80 м, 7 диапазонов: 3.5-4.0 МГц, 7.0-7.3 МГц, 14.0-14.35 МГц, 21.0-21.45 МГц, 28.0-28.5 МГц, 28.5-29.1 МГц, 29.1-29.7 МГц + только приём 10.0 МГц для WWV |
| Шаг перестройки | Аналоговый / непрерывный |
| Стабильность частоты | В пределах ±2 кГц в течение первого часа после прогрева в течение одной минуты. В пределах 100 Гц в любой период времени длительностью 30 минут впоследствии. |
| Режим работы | SSB / CW |
| Каналы / управление памятью | 4 дополнительных XTAL управляемых канала |
| Репитер сдвиг / смещение | Нет |
| Источник питания | От сети: 120 / 220 В переменного тока или 13.8 В постоянного тока (разъём Jones 12-контактный) |
| Ток потребления / мощность | Приём: 45 Вт при питании от сети — 5 А при 13.8 В постоянного тока (нагревательные элементы включены) Передача: Макс. 280 Вт при питании от сети — 15 А при 13.8 В постоянного тока |
| Импеданс антенны / разъём | 50-75 Ом / SO-239 |
| Габариты (Ш*В*Г) | 335*150*335 мм (13.2*5.9*13.2") |
| Вес | 17 кг (37.4 фунта) |
| Прочие особенности | Примечание. VOX. 25 КГц калибратор XTAL. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е ПЧ: 8.295-8.895 МГц 2-е ПЧ: 3.395 МГц |
|---|---|
| Чувствительность | 0.25 мкВ (10 дБ S+N/N) |
| Избирательность | SSB 2.4 кГц (-6 дБ)4.4 кГц (-60 дБ) CW (с опциональным фильтром CW) 500 Гц (-6 дБ)1.5 кГц (-60 дБ) |
| Изоляция по соседнему каналу | 50 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 1 Вт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | SSB (PEP):100 Вт CW (DC):100 Вт Примечание! Выходная мощность ниже при питании 13.8 В постоянного тока, чем при питании от сети |
|---|
CW (DC)
| Модуляционная система | — |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | Без FM |
| Спуррирующие излучения | Лучше, чем -40 дБ |
| Импеданс микрофона / разъём | 50 кОм / 4-пин (вилка с фиксатором кольца) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1973-197x (вышедший из производства) |
|---|---|
| Дополнительная информация | Лампово-полупроводниковый гибрид: драйвер 12BY7A и два усилительных каскада S2001A |
| MC-10 MC-50 SP-520 TV-502 TV-506 VFO-520 | Ручной микрофон. Столовый микрофон 50 кОм. Микрофон 500 Ом / 50 кОм переключаемый Внешний громкоговоритель. 8 Ом, 2 Вт 2 м трансвертер 6 м трансвертер Внешний VFO |
