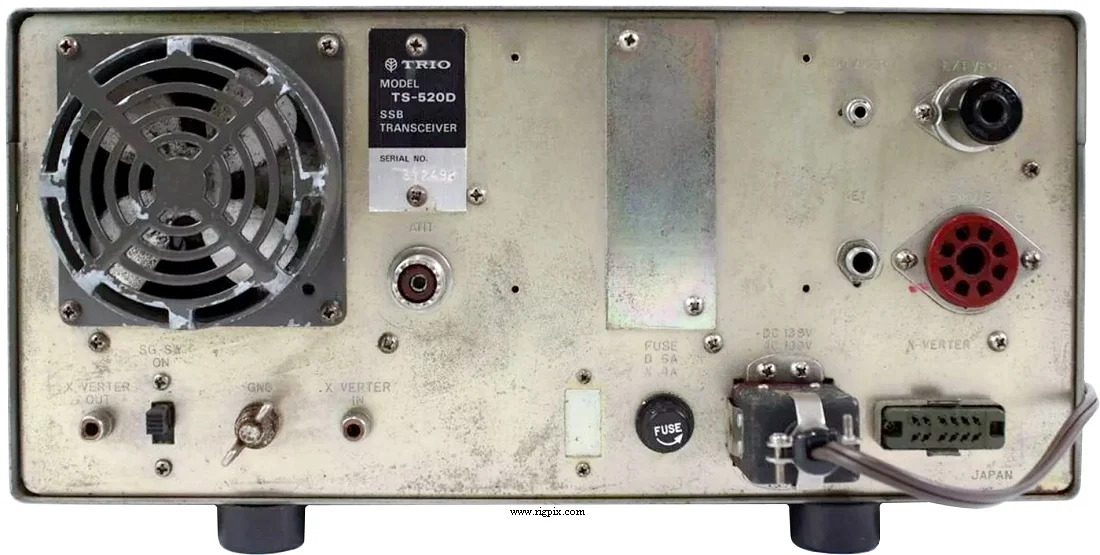

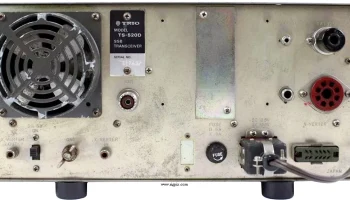

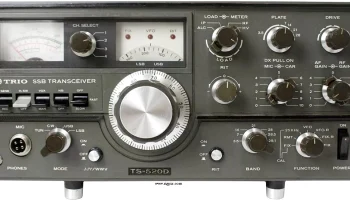

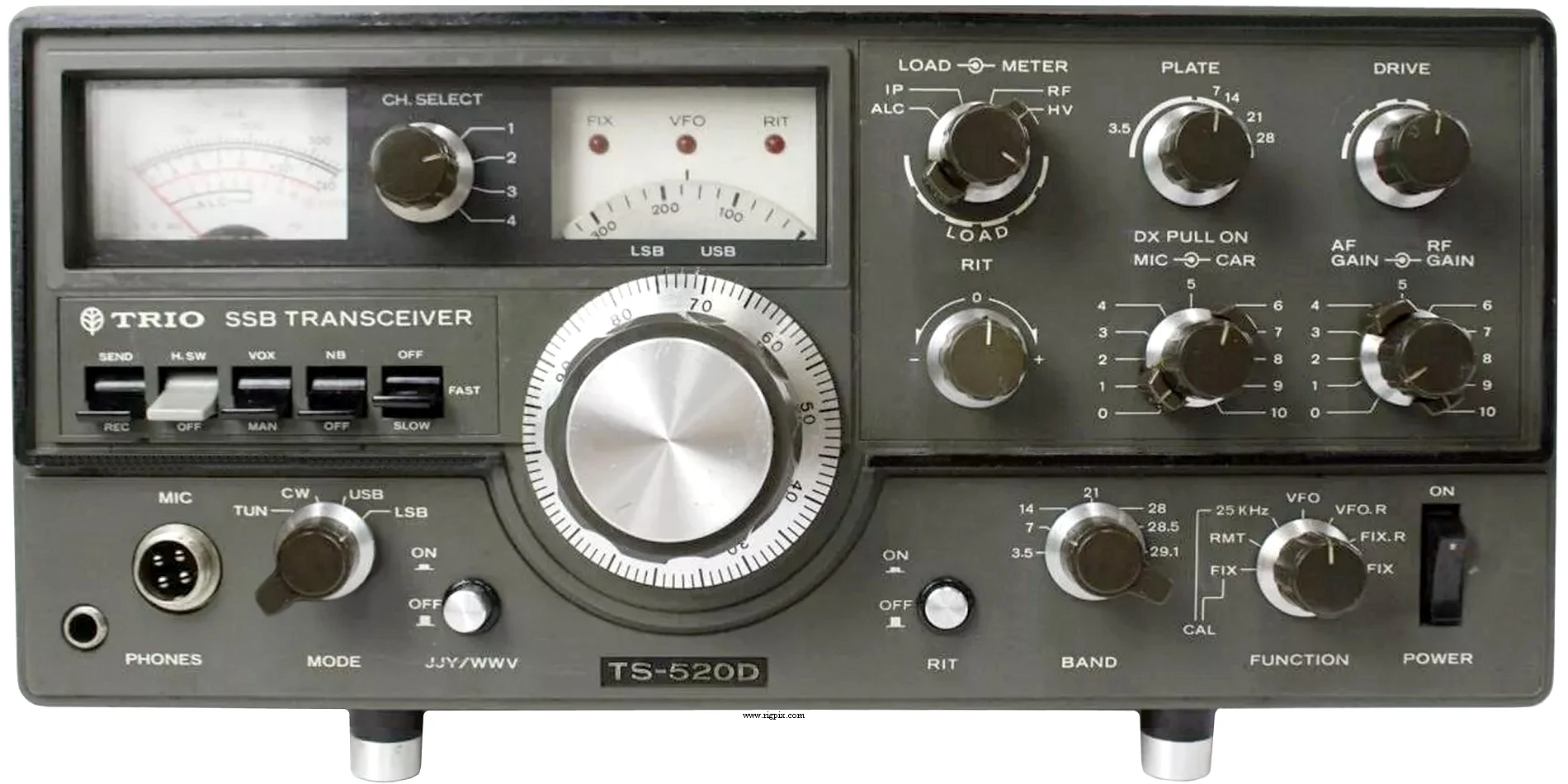

TS-520D
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | Японский внутренний рынок 10-80 м, 7 диапазонов: 3.5-4.0 МГц, 7.0-7.3 МГц, 14.0-14.35 МГц, 21.0-21.45 МГц, 28.0-28.5 МГц, 28.5-29.1 МГц, 29.1-29.7 МГц + 10.0 МГц JJY/WWV только для приёма |
| Настройка | Аналоговая / непрерывная |
| Стабильность частоты | В пределах ±2 кГц в течение первого часа после прогрева в течение 1 минуты. В пределах 100 Гц в течение любого 30-минутного периода впоследствии. |
| Режим | SSB / CW |
| Каналы / управление памятью | 4 дополнительных XTAL управляемых канала |
| Повторитель смещения / сдвиг | Нет |
| Источник питания | От сети: 100 В переменного тока или 13.8 В постоянного тока (разъём Jones 12-контактный) |
| Ток потребления / мощность | Приём: 45 Вт при питании от сети — 5 А при 13.8 В постоянного тока (нагревательные элементы включены) Передача: Макс. 280 Вт при питании от сети — 15 А при 13.8 В постоянного тока |
| Импеданс антенны / разъём | 50-75 Ом / SO-239 |
| Габариты (Ш*В*Г) | 335*150*335 мм (13.2*5.9*13.2") |
| Вес | 17 кг (37.4 фунта) |
| Другие особенности | Примечание. VOX. 25 КГц калибратор XTAL. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 8.295-8.895 МГц 2-я ПЧ: 3.395 МГц |
|---|---|
| Чувствительность | 0.25 мкВ (10 дБ S+N/N) |
| Избирательность | SSB 2.4 кГц (-6 дБ)4.4 кГц (-60 дБ) CW (с опциональным фильтром CW) 500 Гц (-6 дБ)1.5 кГц (-60 дБ) |
| Изоляция изображения | 50 дБ |
| Выходная мощность AF / громкоговорителя | 1 Вт при 10% искажении / 8 Ом |
| Разъём внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | SSB (PEP):100 Вт CW (DC):100 Вт Примечание! Выходная мощность ниже при питании 13.8 В постоянного тока по сравнению с питанием от сети |
|---|
CW (DC)
| Модуляционная система | — |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | Без FM |
| Спуррирующие излучения | Лучше чем -40 дБ |
| Импеданс микрофона / разъём | 50 кОм / 4-пин (мужской замок штекер) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1973-197x (вышедший из производства) |
|---|---|
| Дополнительная информация | Лампово-полупроводниковый гибрид: драйвер 12BY7A и два усилительных каскада S2001A |
| MC-10 MC-50 SP-520 TV-502 TV-506 VFO-520 | Ручной микрофон. Столовый микрофон 50 кОм. Внешний громкоговоритель 500 Ом / 50 кОм переключаемый. 8 Ом, 2 Вт 2 м трансвертер 6 м трансвертер Внешний VFO |
