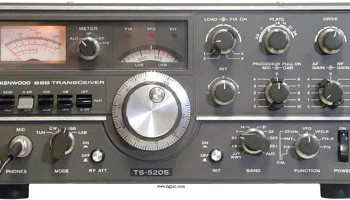

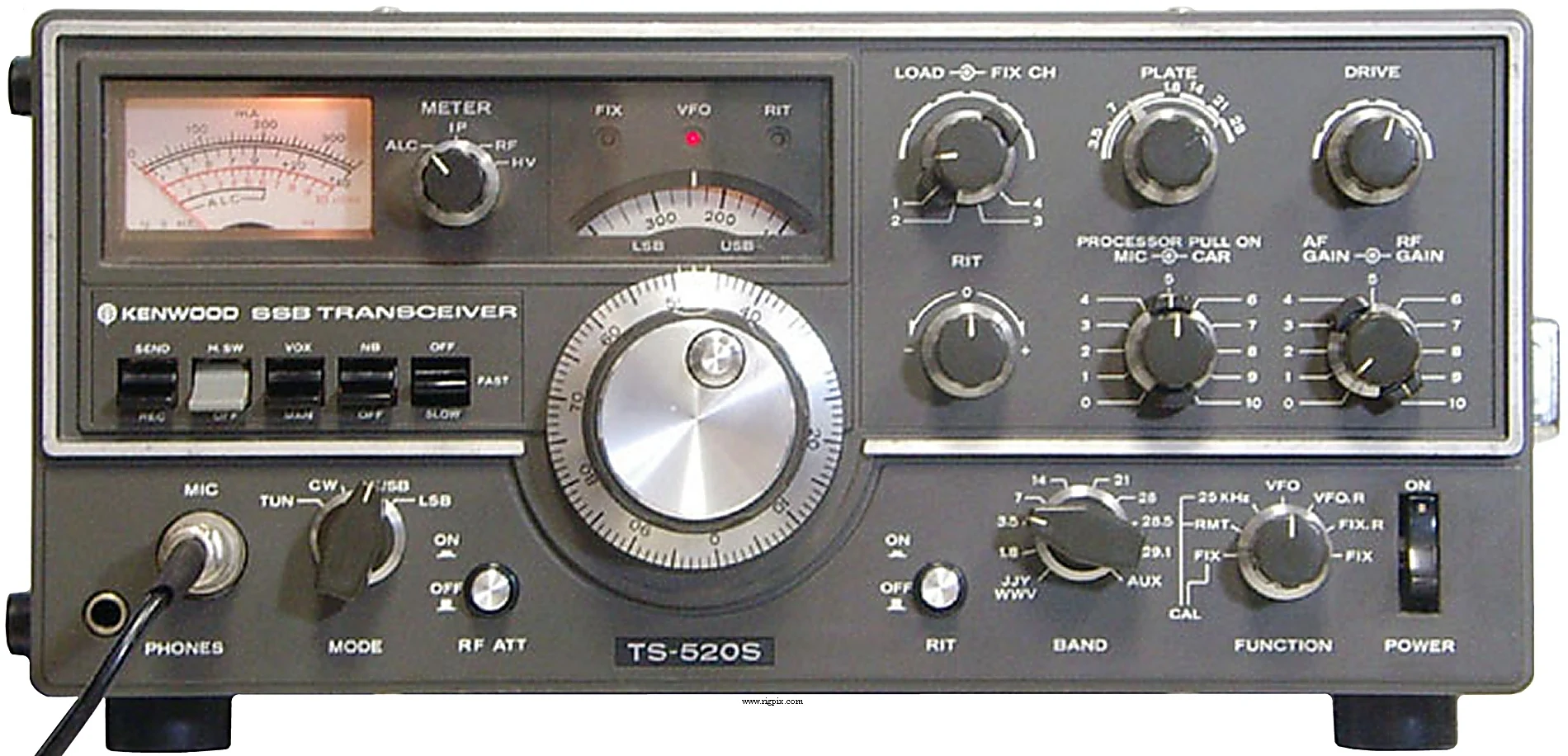

TS-520S
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 10-160 м в 8 диапазонах: 1.8-2.0 МГц 3.5-4.0 МГц 7.0-7.3 МГц 14.0-14.35 МГц 21.0-21.45 МГц 28.0-28.5 МГц 28.5-29.1 МГц 29.1-29.7 МГц + только приём 15.0 МГц для WWV |
| Настройка шага | Аналоговая / непрерывная |
| Стабильность частоты | В пределах ±1 кГц в течение первого часа после прогрева в течение одной минуты. В пределах 100 Гц в любой период времени длительностью 30 минут впоследствии. |
| Режим работы | SSB / CW |
| Каналы / управление памятью | 4 дополнительных XTAL управляемых канала |
| Репитер смещение / сдвиг | Нет |
| Источник питания | От сети: 120 / 220 В переменного тока или 13.8 В постоянного тока (разъём на 12 контактов) |
| Ток потребления / мощность | Приём: 5 А (нагреватели включены), 0.6 А (нагреватели выключены) при 13.8 В постоянного тока Передача: Макс. 15 А при 13.8 В постоянного тока |
| Импеданс антенны / разъём | 50-75 Ом / SO-239 |
| Габариты (Ш*В*Г) | 333*153*335 мм (13.11*6.02*13.2") |
| Вес | 16 кг (35.27 фунта) |
| Другие особенности | Примечание. VOX. Калибратор 25 кГц. Разъёмы телефонного патча. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е ПЧ: 8.295-8.895 МГц 2-е ПЧ: 3.395 МГц |
|---|---|
| Чувствительность | 0.25 мкВ (10 дБ S+N/N) |
| Избирательность | SSB 2.4 кГц (-6 дБ)4.4 кГц (-60 дБ) CW (с опциональным фильтром CW) 500 Гц (-6 дБ)1.5 кГц (-60 дБ) |
| Изоляция от изображения сигнала | 50 дБ |
| Выходная мощность AF / громкоговорителя | 1 Вт при 10% искажении / 8 Ом |
| Разъём внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | SSB (PEP): ~100 Вт (вход 200 Вт) CW (DC): ~100 Вт (вход 160 Вт) |
|---|
CW (DC)
| Система модуляции | — |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | Без FM |
| Спуровые излучения | Лучше чем -40 дБ |
| Импеданс микрофона / разъём | 50 кОм / 4-контактный (разъём с металлическим замковым кольцом) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1977-197х (вышедший из производства) |
|---|---|
| Дополнительная информация | Трубочно-полупроводниковая гибридная конструкция: драйвер 12BY7A и два усилительных каскада S2001A |
| AT-200 BS-5 DG-5 MC-10 MC-50 SM-220 SP-520 TV-502S TV-506 VFO-520S YG-3395C | Внешний антенный тюнер. Панель панорамного индикатора для SM-220 Внешний цифровой индикатор Ручной микрофон. 50 кОм настольный микрофон. 500 Ом / 50 кОм переключаемый Монитор станции осциллограф Внешний громкоговоритель. 8 Ом, 2 Вт Преобразователь частоты, 144-146 МГц Преобразователь частоты, 50-54 МГц Внешний генератор частоты CW узкий фильтр, 500 Гц |
