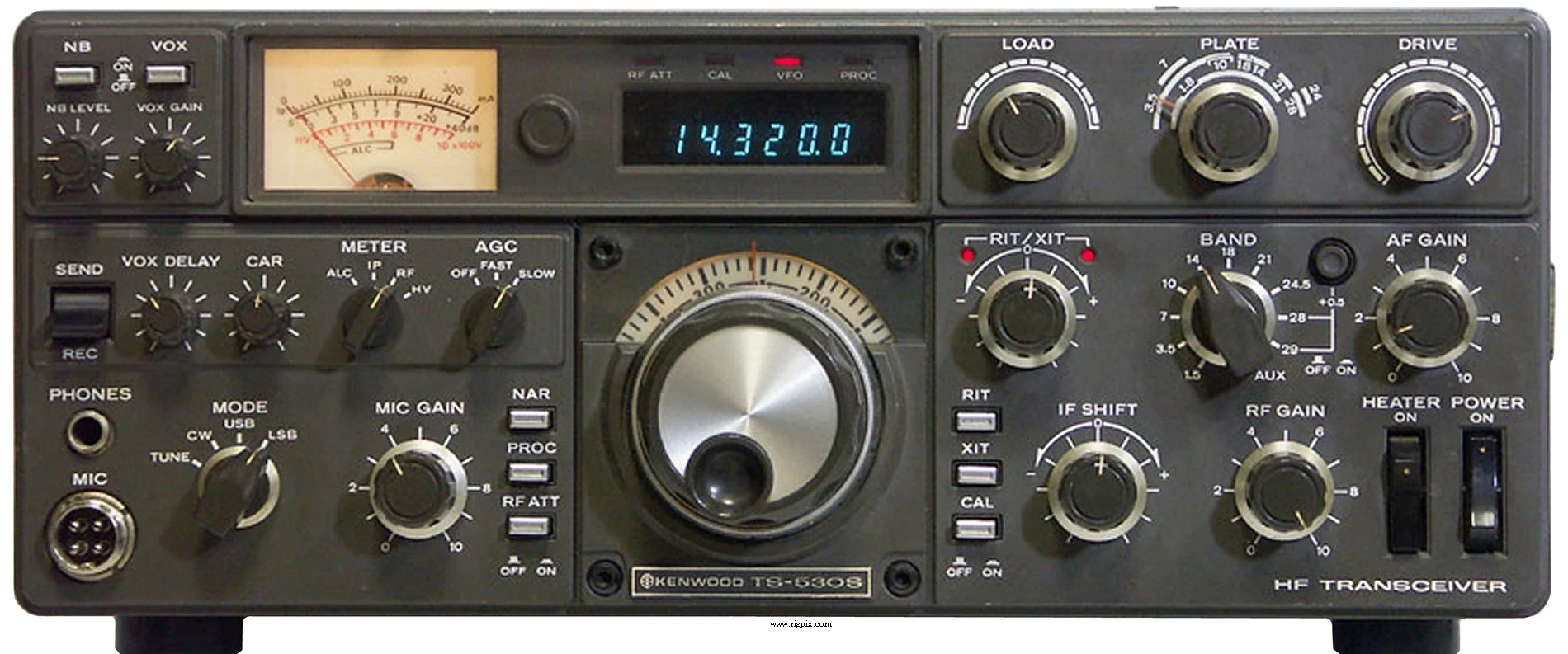

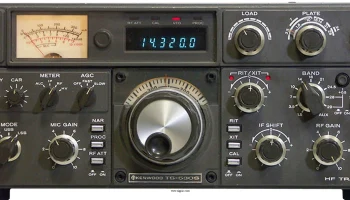

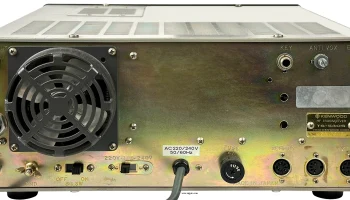

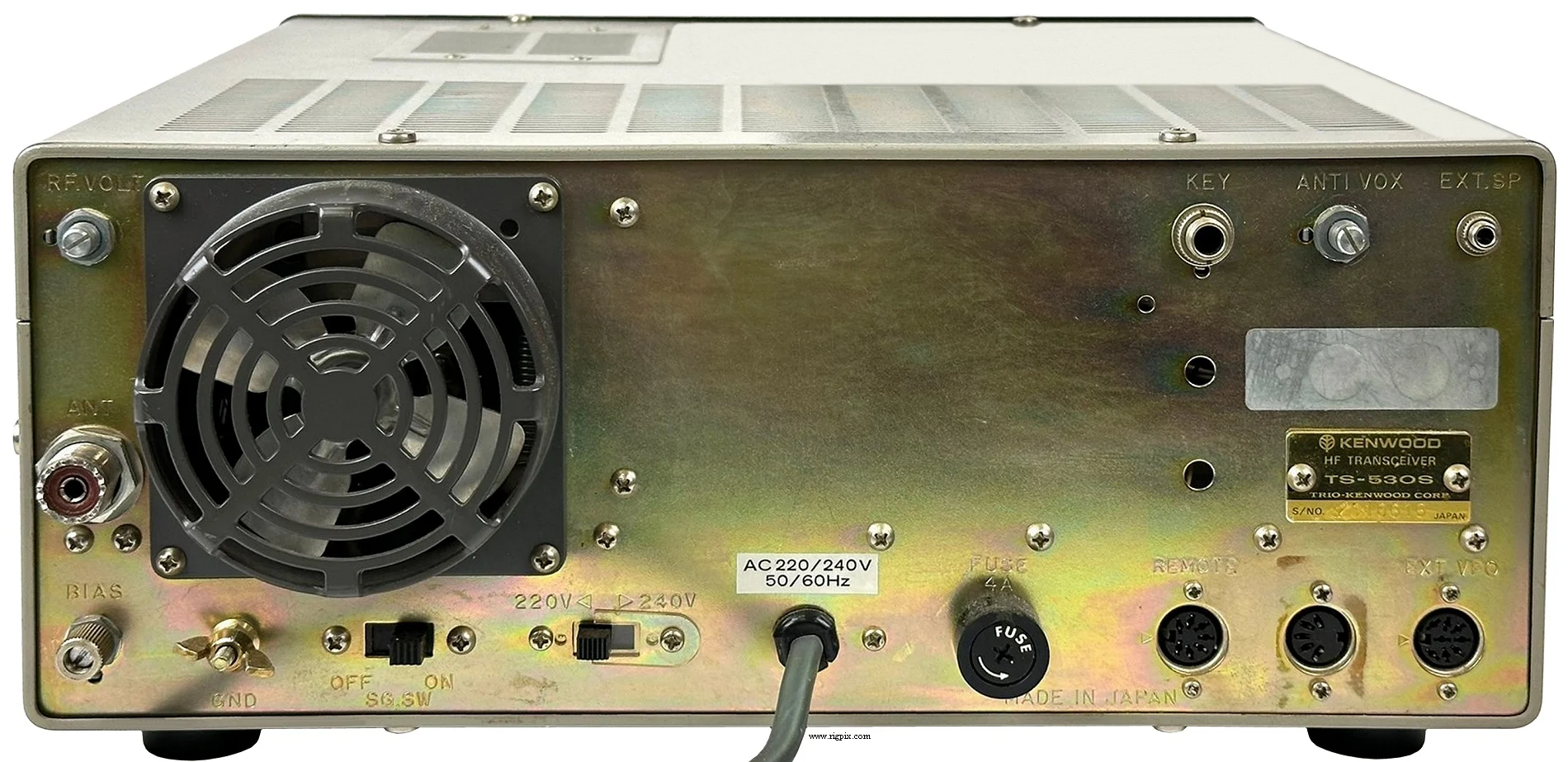

TS-530S
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 10-160 м + WARC 160 м: 1.8-2.0 МГц 80 м: 3.5-4.0 МГц 40 м: 7.0-7.3 МГц 30 м: 10.1-10.15 МГц + 10.0 МГц WWV приём 20 м: 14.0-14.35 МГц 17 м: 18.068-18.168 МГц 15 м: 21.0-21.45 МГц 12 м: 24.89-24.99 МГц 10 м: 28.0-29.7 МГц |
| 160 м | 1.8-2.0 МГц |
| 80 м | 3.5-4.0 МГц |
| 40 м | 7.0-7.3 МГц |
| 30 м | 10.1-10.15 МГц + 10.0 МГц WWV приём |
| 20 м | 14.0-14.35 МГц |
| 17 м | 18.068-18.168 МГц |
| 15 м | 21.0-21.45 МГц |
| 12 м | 24.89-24.99 МГц |
| 10 м | 28.0-29.7 МГц |
| Шаг настройки | Аналоговый / непрерывный |
| Стабильность частоты | В пределах ±1 кГц в течение первого часа после 1 минуты прогрева. В пределах 100 Гц в течение любого 30-минутного периода впоследствии. |
| Режим | SSB / CW |
| Каналы / управление памятью | Нет |
| Смещение ретранслятора / сдвиг | Нет |
| Источник питания | От сети: 120 / 220 / 240 В переменного тока (жёсткий сетевой шнур) |
| Ток потребления / мощность | Приём: 27 Вт (нагреватели выключены)Передача: Макс. 295 Вт |
| Импеданс антенны / разъём | 50-75 Ом / SO-239 |
| Габариты (Ш*В*Г) | 333*133*333 мм (13.3*5.3*13.3") |
| Вес | 12.8 кг (28.2 фунта) |
| Другие особенности | Примечание. VOX. Процессор речи. Смещение IF. Калибратор 25 кГц. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Одноканальный супергетеродин с промежуточной частотой: 8.83 МГц |
|---|---|
| Чувствительность | 0.25 мкВ (10 дБ S+N/N) |
| Чувствительность шумоподавителя | — |
| Избирательность | SSB 2.4 кГц (-6 дБ)4.2 кГц (-60 дБ) CW (с опциональным фильтром YK-88C) 500 Гц (-6 дБ)1.5 кГц (-60 дБ) |
| Изоляция от зеркального канала | 60 дБ |
| Выходная мощность AF / громкоговоритель | 1.5 Вт при ?% искажений / 8 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм), 8-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | SSB (PEP): ~100 Вт (вход 220 Вт) CW (DC): ~100 Вт (вход 180 Вт) |
|---|
CW (DC)
| Модуляционная система | — |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | Без FM |
| Спурты излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 500 Ом до 50 кОм / 4-контактный (мужской замок штепсельный разъём) |
| Уровень сигнала на входе микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1981-198x (вышедший из производства) |
|---|---|
| Дополнительная информация | Трубочно-полупроводниковая конструкция. Новая цена в Великобритании в 1981 году: £504.00. |
| АТ-230 HC-10 HS-4 HS-5 MC-30S MC-35 MC-50 PC-1 SM-220 SP-230 VFO-230 VFO-240 YK-88C YK-88CN YK-88SN | Антенный тюнер. Цифровые часы для мирового времени Коммуникационные наушники. Набор высококачественных наушников 8 Ом. Высококачественный ручной микрофон. 4-контактный, 500 Ом ручной микрофон. 4-контактный, 50 кОм ручной микрофон. Столовой микрофон 4-контактный, 500 Ом / 50 кОм переключаемый Телефонный патч Станционный монитор Соответствующий внешний громкоговоритель с фильтрами Внешний цифровой VFO Внешний аналоговый VFO Фильтр узкополосный CW 500 Гц. IF: 8.83 МГц Узкополосный фильтр CW 1.8 кГц. IF: 8.83 МГц Узкополосный фильтр SSB 1.8 кГц. IF: 8.83 МГц |
