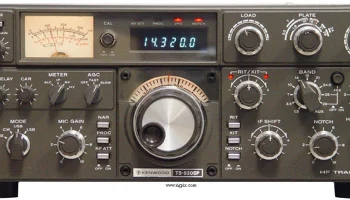

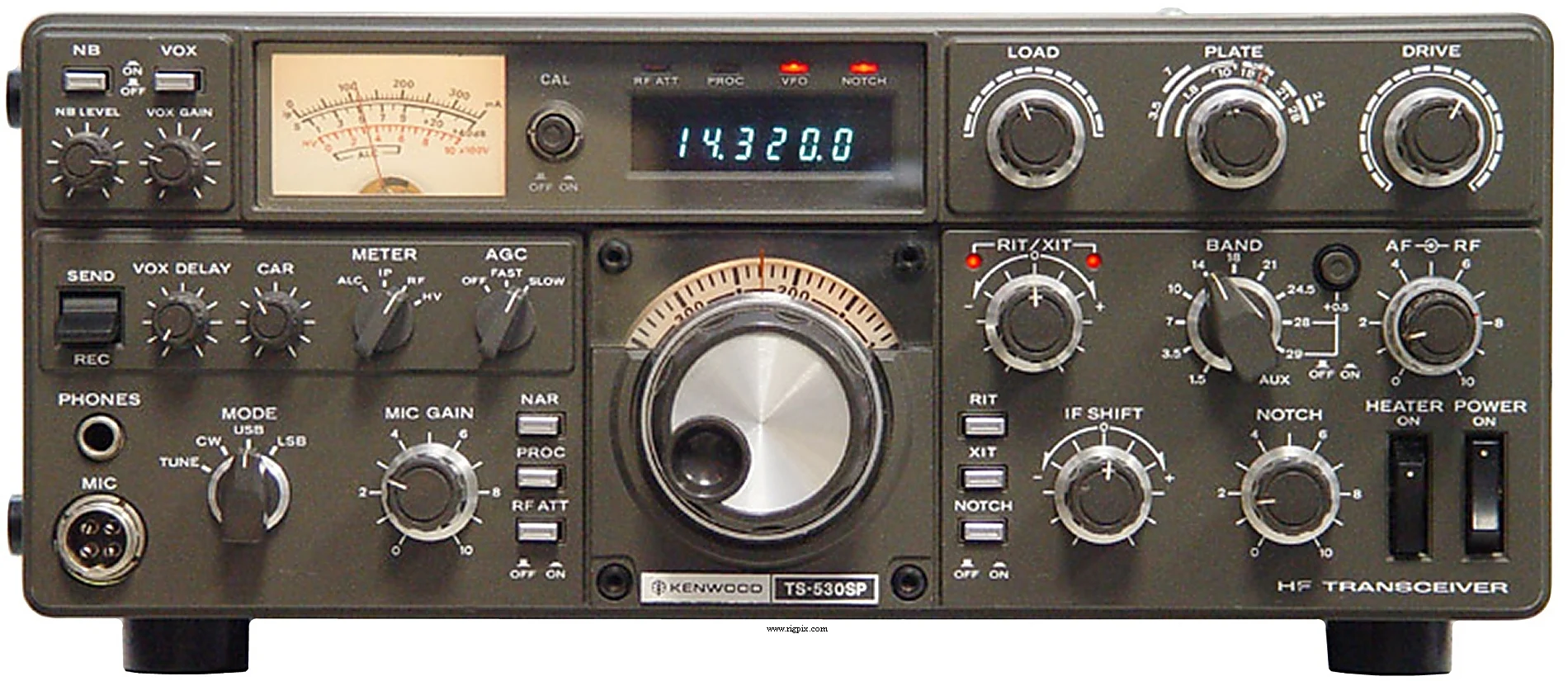

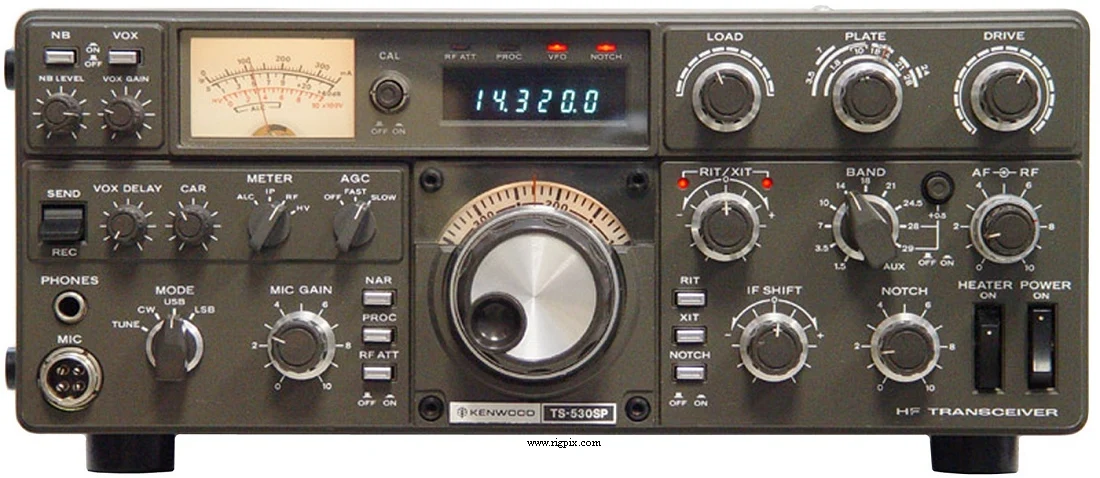

TS-530SP
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 10-160 м + WARC 1.8-2.0 МГц 3.5-4.0 МГц 7.0-7.3 МГц 10.1-10.15 МГц 14.0-14.35 МГц 18.068-18.168 МГц 21.0-21.45 МГц 24.89-24.99 МГц 28.0-29.7 МГц + 10.0 МГц приём WWV |
| Настройка | Аналоговая / непрерывная |
| Стабильность частоты | В пределах ±1 кГц в течение первого часа после 1 минуты прогрева. В пределах 100 Гц в течение любого 30-минутного периода впоследствии. |
| Режим | SSB / CW |
| Каналы / управление памятью | Нет |
| Ретранслятор смещение / сдвиг | Нет |
| Источник питания | От сети: 120 / 220 / 240 В переменного тока (жёсткий сетевой шнур) |
| Ток потребления / мощность | Приём: 27 Вт (нагреватели выключены)Передача: Макс. 295 Вт |
| Импеданс антенны / разъём | 50-75 Ом / SO-239 |
| Габариты (Ш*В*Г) | 333*133*333 мм (13.3*5.3*13.3") |
| Вес | 12.8 кг (28.2 фунта) |
| Другие особенности | Примечание. VOX. Процессор речи. Смещённый IF. Калибратор 25 КГц. Фильтр-пропуск. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Одноканальный супергетеродин с промежуточной частотой: 8.83 МГц |
|---|---|
| Чувствительность | 0.25 мкВ (10 дБ S+N/N) |
| Избирательность | SSB 2.4 кГц (-6 дБ)4.2 кГц (-60 дБ) CW (с опциональным фильтром YK-88C) 500 Гц (-6 дБ)1.5 кГц (-60 дБ) |
| Изоляция изображения | 60 дБ |
| Выходная мощность AF / громкоговорителя | 1.5 Вт при ?% искажений / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | SSB (PEP): ~100 Вт (вход 220 Вт) CW (DC): ~100 Вт (вход 180 Вт) |
|---|
CW (DC)
| Модуляционная система | — |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | Без FM |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 500 Ом до 50 кОм / 4-контактный (металлический замок кольца разъём) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 198x-1988 (вышедший из производства) |
|---|---|
| Дополнительная информация | Лампово-полупроводниковый: драйвер 12BY7A и два 6146B оконечных каскада Улучшенная версия с фильтром-пропуском |
| AT-230 AT-250 HC-10 HS-4 HS-5 HS-6 HS-7 KB-1 MC-30S MC-35 MC-50 MC-60N4 MC-60A MJ-84 PC-1 SM-220 SP-230 VFO-230 VFO-240 YK-88C YK-88CN YK-88SN | Антенный тюнер. 10-160 м Автоматический антенный тюнер. 10-160 м Цифровые часы мира Коммуникационные наушники. 8 Ом Люкс-наушники. 8 Ом Люкс-наушники лёгкого веса. 12.5 Ом Микро-наушники. 16 Ом Люкс-наушники с маховиком. Ручка настройки VFO. Ручной микрофон. 4-контактный, 500 Ом Ручной микрофон. 4-контактный, 50 кОм Настольный микрофон. 4-контактный, 500 Ом/50 кОм переключаемый Настольный микрофон. 4-контактный, 500 Ом/50 кОм переключаемый Люкс-усиленный настольный микрофон. 8-контактный Требует адаптер MJ-84 Адаптер микрофонного разъёма. 8-контактный на 4-контактный Телефонный патч Станционный монитор Соответствующий внешний громкоговоритель с фильтрами Внешний цифровой VFO Внешний аналоговый VFO 500 Гц узкий фильтр CW. IF: 8.83 МГц Узкий фильтр CW 270 Гц. IF: 8.83 МГц Узкий фильтр SSB 1.8 кГц. IF: 8.83 МГц |
