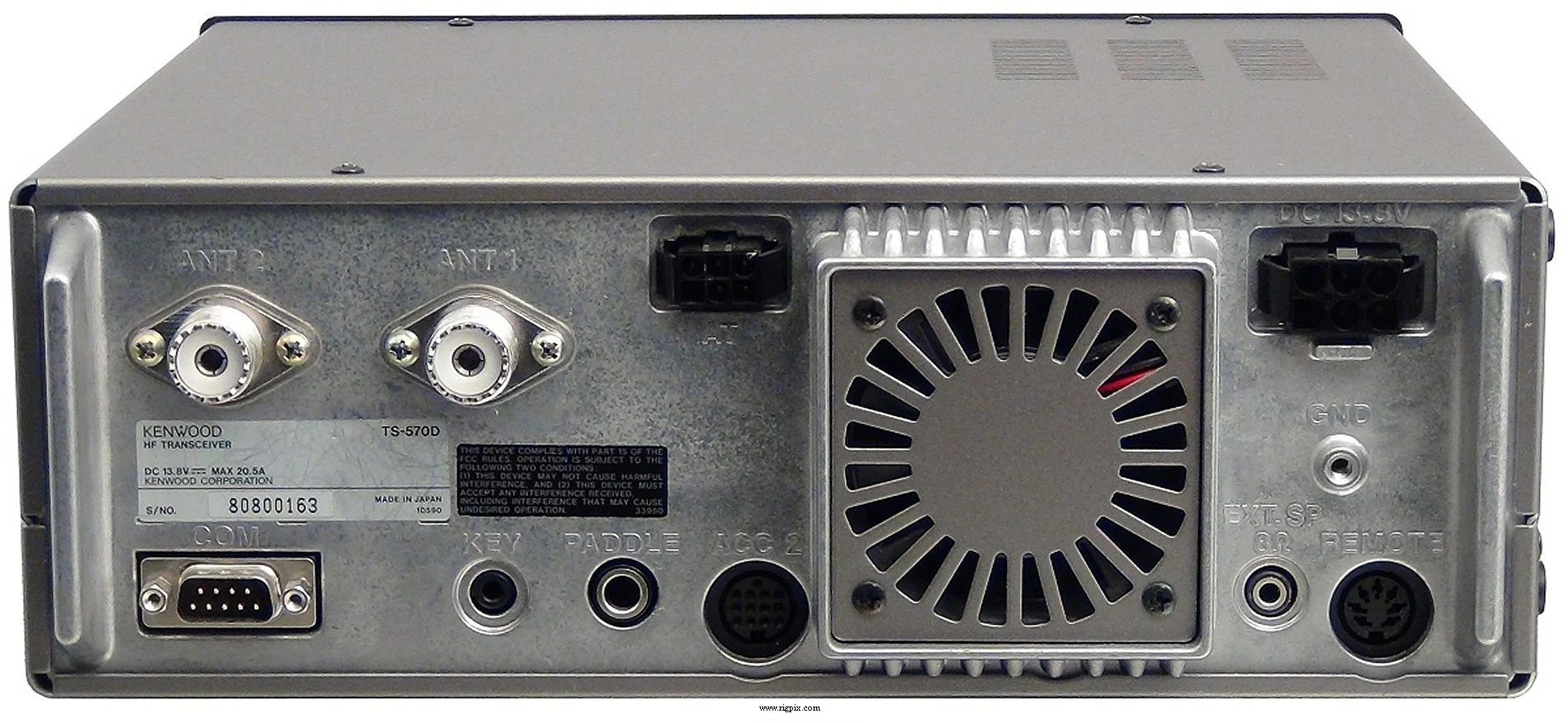

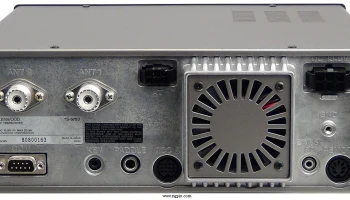

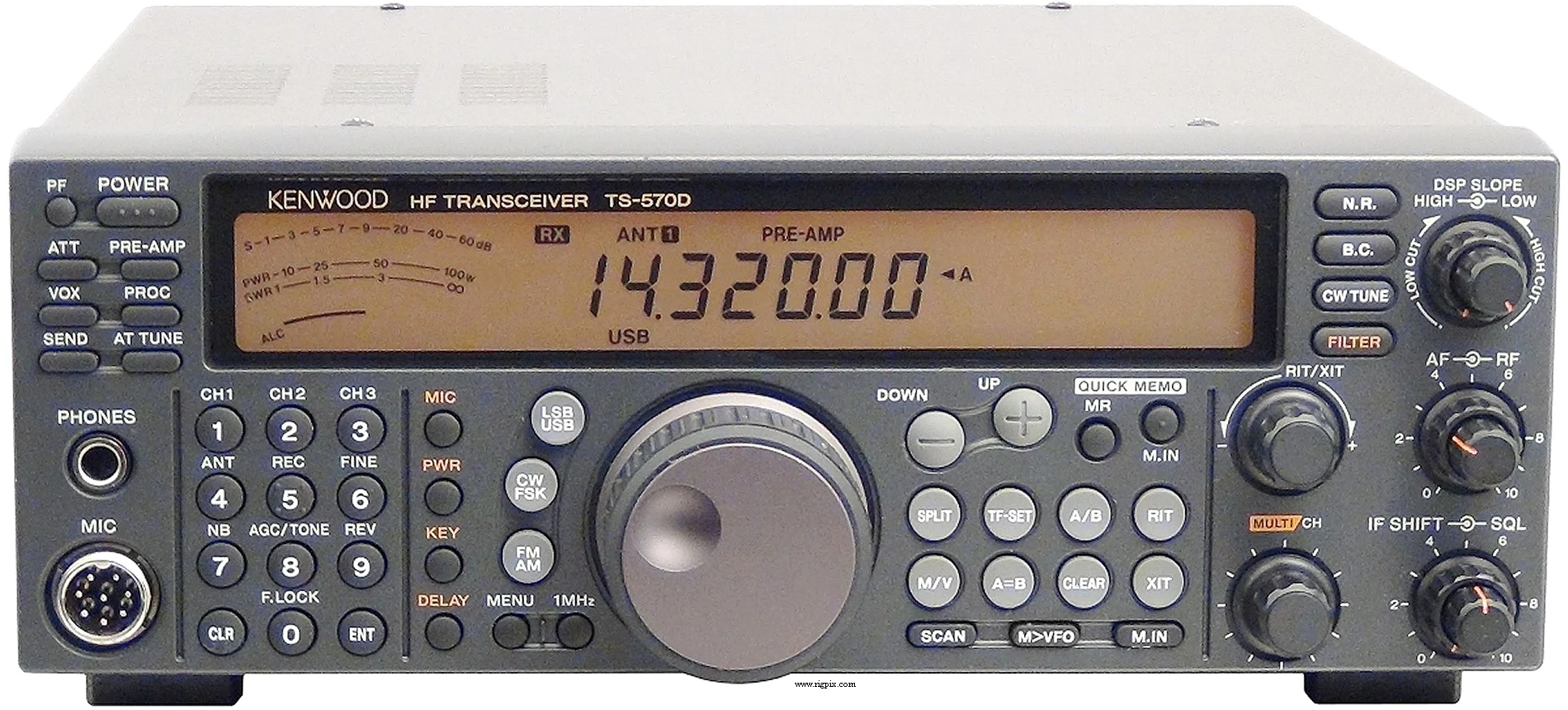

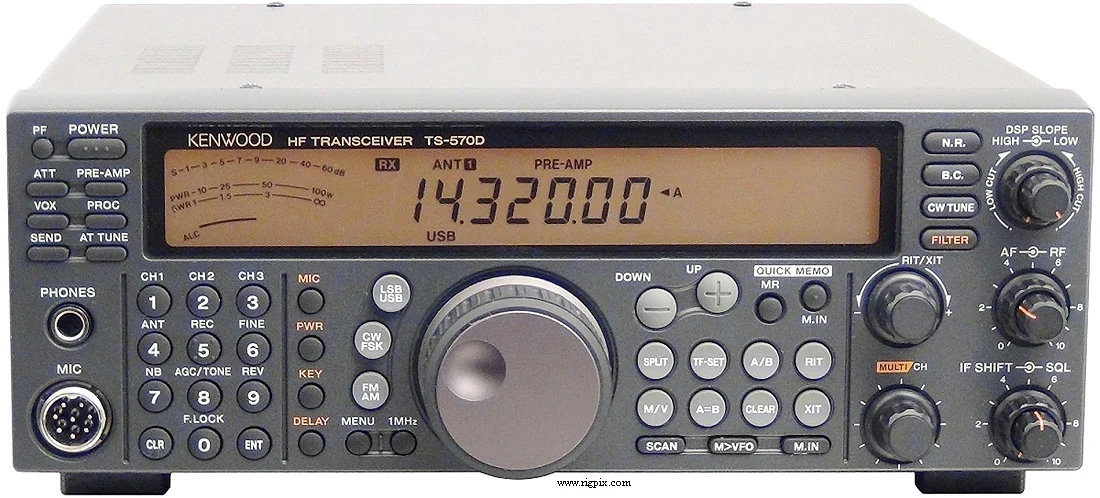

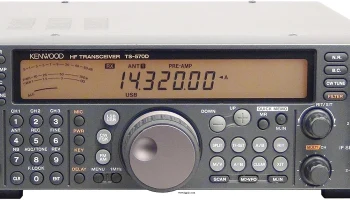

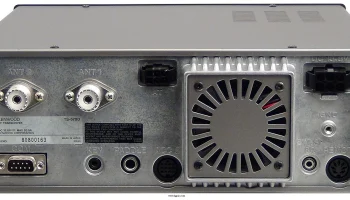

TS-570D
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARCRX: 0.5-30 МГц |
| Шаг перестройки | 1 / 10 / 100 Гц1 / 5 / 9 / 10 / 12.5 / 20 / 25 / 100 / 500 кГц1 МГц |
| Стабильность частоты | ±10 ppm @ -10 до +50 °C (14 до 122 °F) |
| Режимы работы | АМ / FM / SSB / CW / FSK |
| Каналы / управление памятью | 100 регулярных 5 быстрых памяти RAM хранение с резервированием литиевой батареи |
| Смещение / сдвиг репитера / смещение | Нет выделенного. Используйте вместо этого разделение VFO A / B |
| Источник питания | 13.8 В постоянного тока ±15% (разъём Molex на 6 контактов) |
| Ток потребления / мощность | Приём: 2 А (без сигнала)Передача: Макс. 20.5 А |
| Импеданс антенны / разъём | 50 Ом / Два разъёма SO-239(16.7-150 Ом при встроенном антенном тюнере) |
| Габариты (Ш*В*Г) | 270*96*271 мм (10.63*3.78*10.67") |
| Вес | 6.8 Кг (15 фунтов) |
| Другие особенности | CTCSS/PL. Тон повторителя 1750 Гц. Встроенный ключ и авто-АТУ. ВОКС. Компьютерное управление. Цифровая обработка сигналов. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием (АМ/ССВ/CW/FSK) 1-е ПЧ: 73.05 МГц 2-е ПЧ: 8.83 МГц Супергетеродин с тройным преобразованием (FM) 1-е ПЧ: 73.05 МГц 2-е ПЧ: 8.83 МГц 3-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | АМ (10 дБ S+N/N) 0.5-1.705 МГц: 31.6 мкВ 1.705-24.5 МГц: 2 мкВ 24.5-30 МГц: 1.3 мкВ FM (12 дБ SINAD) 28-30 МГц: 0.25 мкВ SSB/CW/FSK (10 дБ S+N/N) 0.5-1.705 МГц: 4 мкВ 1.705-24.5 МГц: 0.2 мкВ 24.5-30 МГц: 0.13 мкВ |
| Избирательность | АМ 4 кГц (-6 дБ)20 кГц (-50 дБ) FM 12 кГц (-6 дБ)25 кГц (-50 дБ) SSB/CW/FSK 2.2 кГц (-6 дБ)4.4 кГц (-60 дБ) |
| Отражение изображения | 70 дБ |
| Выходная мощность ЗЧ / громкоговоритель | 1.5 Вт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | АМ: 5-25 Вт (с шагом 5 Вт) FM: 5-100 Вт (с шагом 5 Вт) SSB (PEP): 5-100 Вт (с шагом 5 Вт) CW/FSK: 5-100 Вт (с шагом 5 Вт) |
|---|---|
| АМ | 5-25 Вт (с шагом 5 Вт) |
| FM | 5-100 Вт (с шагом 5 Вт) |
CW/FSK
| Модуляционная система | АМ: Низкий уровень FM: Реактивный режим SSB: Балансированный |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | Широкий: ±5 кГцУзкий: ±2.5 кГц |
| Спуровые излучения | Лучше чем -50 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (металлический замок разъём) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1996?-1999 (вышедший из производства) |
|---|---|
| Дополнительная информация | Новая цена в Швеции в 1996 году: SEK 16650:- |
| DRU-3A HS-5 HS-6 IF-232C LF-30A MA-5 MB-430 MC-43S MC-47 MC-60A MC-80 MC-85 MC-90 PC-1A PG-2Z PS-53 SO-2 SP-23 SP-50B VS-3 YK-88C-1 YK-88CN-1 YK-88SN-1 | Цифровой записывающий блок Элитные наушники Маленькие наушники Интерфейсный блок Фильтр нижних частот Антенна для автомобиля Крепление для установки на автомобиле Микрофон ручной Многофункциональный микрофон Ручной микрофон Многофункциональный настольный микрофон Микрофон, совместимый с DSP-настольный микрофон Контроллер телефонного соединения Кабель постоянного тока Источник питания постоянного тока. 13.8 В, 22.5 А Высокостабильный кварцевый резонатор, ±0.5 ppm Разъём внешнего громкоговорителя Автомобильный громкоговоритель Синтезатор речи Внешний фильтр НЧ Узкая полоса узкого CW-фильтра (500 Гц) Узкая полоса узкого CW-фильтра (270 Гц) Узкая полоса узкого SSB-фильтра (1.8 кГц) |
