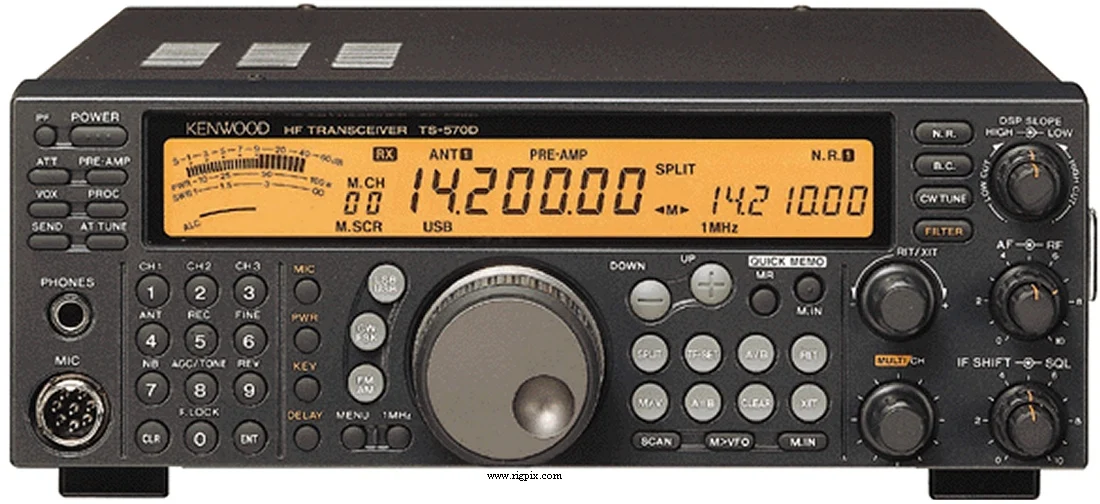

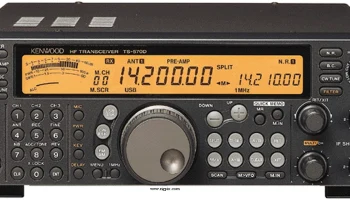

TS-570D(G)
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF/VHF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC / 50-54 МГцRX: 0.5-30 МГц |
| Шаг перестройки | 1 / 10 / 100 Гц1 / 5 / 9 / 10 / 12.5 / 20 / 25 / 100 / 500 кГц1 МГц |
| Стабильность частоты | ±10 ppm @ -10 до +50° C (14 до 122°F) |
| Режимы работы | АМ / FM / SSB / CW / FSK |
| Каналы / управление памятью | 100 регулярных 5 быстрых памяти RAM хранение с резервированием литиевой батареи |
| Репитерный сдвиг / смещение | Нет выделенного. Используйте вместо этого разделение VFO A/B |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | RX: 2 А (без сигнала)TX: Макс. 20.5 А |
| Импеданс антенны / разъём | 50 Ом / Два разъёма SO-239(16.7-150 Ом со встроенным антенным тюнером) |
| Габариты (Ш*В*Г) | 270*96*271 мм (10.63*3.78*10.67") |
| Вес | 6.8 Кг (15 фунтов) |
| Другие особенности | CTCSS/PL. Тон репитера 1750 Гц. Встроенный ключ и авто-АТУ. ВОКС. Управление через интерфейс RS-232C. Цифровая обработка сигналов (DSP). |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием (АМ/ССВ/CW/FSK) 1-е ПЧ: 73.05 МГц 2-е ПЧ: 8.83 МГц Супергетеродин с тройным преобразованием (FM) 1-е ПЧ: 73.05 МГц 2-е ПЧ: 8.83 МГц 3-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | АМ (10 дБ S+N/N) 0.5-1.705 МГц: 31.6 мкВ 1.705-24.5 МГц: 2 мкВ 24.5-30 МГц: 1.3 мкВ FM (12 дБ SINAD) 28-30 МГц: 0.25 мкВ SSB/CW/FSK (10 дБ S+N/N) 0.5-1.705 МГц: 4 мкВ 1.705-24.5 МГц: 0.2 мкВ 24.5-30 МГц: 0.13 мкВ |
| Избирательность | АМ 4 кГц (-6 дБ)20 кГц (-50 дБ) FM 12 кГц (-6 дБ)25 кГц (-50 дБ) SSB/CW/FSK 2.2 кГц (-6 дБ)4.4 кГц (-60 дБ) |
| Отражение изображения | 70 дБ |
| Выходная мощность ЗЧ / громкоговоритель | 1.5 Вт при 10% искажении / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | АМ: 5-25 Вт (с шагом 5 Вт) FM: 5-100 Вт (с шагом 5 Вт) SSB (ППЭ): 5-100 Вт (с шагом 5 Вт) CW/FSK: 5-100 Вт (с шагом 5 Вт) |
|---|---|
| АМ | 5-25 Вт (с шагом 5 Вт) |
| FM | 5-100 Вт (с шагом 5 Вт) |
CW/FSK
| Система модуляции | АМ: Низкий уровень FM: Реактивное сопротивление SSB: Балансированное |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | Широкий: ±5 кГцУзкий: ±2.5 кГц |
| Спуровые излучения | Лучше чем -50 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (разъём с металлическим замковым кольцом) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | 1998-200x (вышедший из производства) |
|---|---|
| Дополнительная информация | Это обновлённая версия TS-570D |
| Дополнительно | Цифровой записывающий блок Элитные наушники Маленькие наушники Интерфейсный блок Фильтр нижних частот Антенна для автомобиля 5-банковая Настенная монтажная скоба Микрофон ручной Многофункциональный ручной микрофон Многофункциональный настольный микрофон Микрофон для рабочего стола DSP-совместимый рабочий столовый микрофон Контроллер телефонного патча Кабель постоянного тока Источник питания постоянного тока 13.8 В, 22.5 А Высокостабильный кварцевый резонатор, ±0.5 ppm Разъём внешнего громкоговорителя Автомобильный громкоговоритель Голосовой синтезатор Низкоширокий фильтр CW (500 Гц) Низкоширокий фильтр CW (270 Гц) Низкоширокий фильтр SSB (1.8 кГц) |
