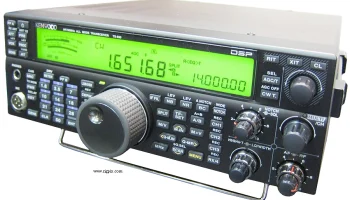

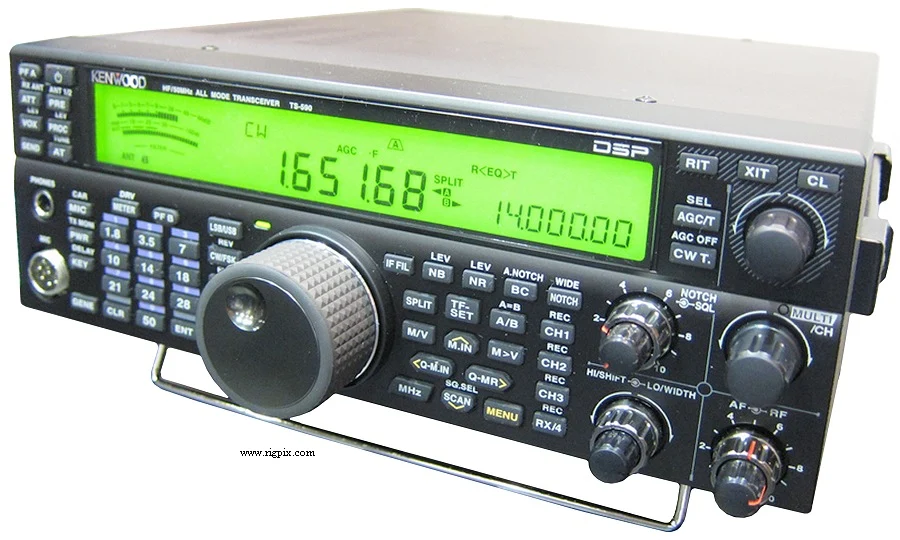

TS-590S
Источник:
ОБЩИЕ
| Type | Радиолюбительский HF/VHF трансивер |
|---|---|
| Frequency range | TX: 10-160 м + WARC / 6 м RX: 0.03-60 МГц |
| Tuning steps | До 10 Гц |
| Frequency stability | ±5 ppm @ -10 до +50°C (14 до 122°F), ±0.5 ppm опция |
| Mode | АМ / FM / SSB / CW / FSK |
| Channels / memory management | 100 регулярных с 8-символьными альфа-метками 10 сканирующих диапазонов 10 быстрых памяти Неразрушаемое EEPROM хранение |
| Repeater shift / offset | Нет выделенного. Используйте разделение VFO A/B вместо этого |
| Power supply | 13.8 В постоянного тока ±15% |
| Current drain / power consumption | RX: Макс. 1.5 А TX: Макс. 20.5 А |
| Antenna impedance / connector | 16.7-150 Ом (со встроенным АТУ) / Два разъёма SO-239 |
| Dimensions (W*H*D) | 270*96*291 мм (10.63*3.78*11.46") |
| Weight | 7.4 Кг (16.31 фунта) |
| Other features | USB аудио вход/выход. RS-232C. Декодер CW. Ключер. CTCSS/PL со сканированием тона. VOX. 32-разрядный DSP. |
ПРИЁМНАЯ ЧАСТЬ
| Receiver system | Супергетеродин с двойным преобразованием (RX1) 1-е промежуточное: 11.374 МГц 2-е промежуточное: 24 кГц Супергетеродин с тройным преобразованием (RX2) 1-е промежуточное: 73.095 МГц 2-е промежуточное: 10.695 МГц 3-е промежуточное: 24 кГц (FM: 455 кГц) |
|---|---|
| Sensitivity | АМ (10 дБ S/N) 0.13-0.522 МГц: 6.3 мкВ 0.522-1.705 МГц: 31.6 мкВ 1.705-24.5 МГц: 2 мкВ 24.5-30.0 МГц: 1.3 мкВ 50-54 МГц: 1.3 мкВ FM (12 дБ SINAD) 28-30 МГц: 0.22 мкВ 50-54 МГц: 0.22 мкВ SSB/CW/FSK (10 дБ S/N) 0.13-0.522 МГц: 0.5 мкВ 0.522-1.705 МГц: 4 мкВ 1.705-24.5 МГц: 0.2 мкВ 24.5-30.0 МГц: 0.13 мкВ 50-54 МГц: 0.13 мкВ |
| Squelch sensitivity | — |
| Noise figure | — |
| Selectivity | АМ 6 кГц (-6 дБ)12 кГц (-50 дБ) FM 12 кГц (-6 дБ)25 кГц (-50 дБ) SSB 2.2 кГц (-6 дБ)4.4 кГц (-60 дБ) CW/FSK 500 Гц (-6 дБ)1.2 кГц (-60 дБ) |
| Image rejection | 70 дБ |
| AF output power / speaker | 1.5 Вт при 10%-й искажённости / 8 Ом |
| External speaker connector | TS «Миниджек» (3.5 мм), 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| RF output power | АМ: 5-25 Вт FM: 5-100 Вт SSB (PEP): 5-100 Вт CW/FSK: 5-100 Вт |
|---|---|
| AM | 5-25 Вт |
| FM | 5-100 Вт |
CW/FSK
| Modulation system | АМ: Низкая мощность FM: Реактивная SSB: Балансированная |
|---|---|
| Max FM deviation (Factory set) | Широкий: ±5 кГцУзкий: ±2.5 кГц |
| Spurious emissions | HF: Лучше чем -50 дБ6 м: Лучше чем -60 дБ |
| Microphone impedance / connector | 600 Ом / 8-контактный (мужской фиксатор разъёма) |
| Microphone input level | — |
ПРОЧЕЕ
| Manufactured | 2010-201x (Вышедший из производства) |
|---|---|
| Additional info | — |
| ARCP-590/ARHP-590 HS-5 HS-6 MB-430 MC-43S MC-47 MC-60A MC-90 PG-20 PS-60 SO-3 SP-23 SP-50B VGS-1 | Программное обеспечение дистанционного управления Элитные наушники Легкие наушники Крепление для мобильного монтажа Микрофон с кнопками вверх/вниз. 8-контактный штекер Многофункциональный микрофон с 8-контактным штекером Усиленный настольный микрофон с кнопками вверх/вниз. 8-контактный штекер Усиленный настольный микрофон с кнопками вверх/вниз. 8-контактный штекер Кабель постоянного тока, 7 м (22.9 фута) Регулируемый источник питания. 13.8 В постоянного тока, 22.5 А TCXO блок Внешний динамик Автомобильный динамик Голосовой гид и устройство цифрового записи |
