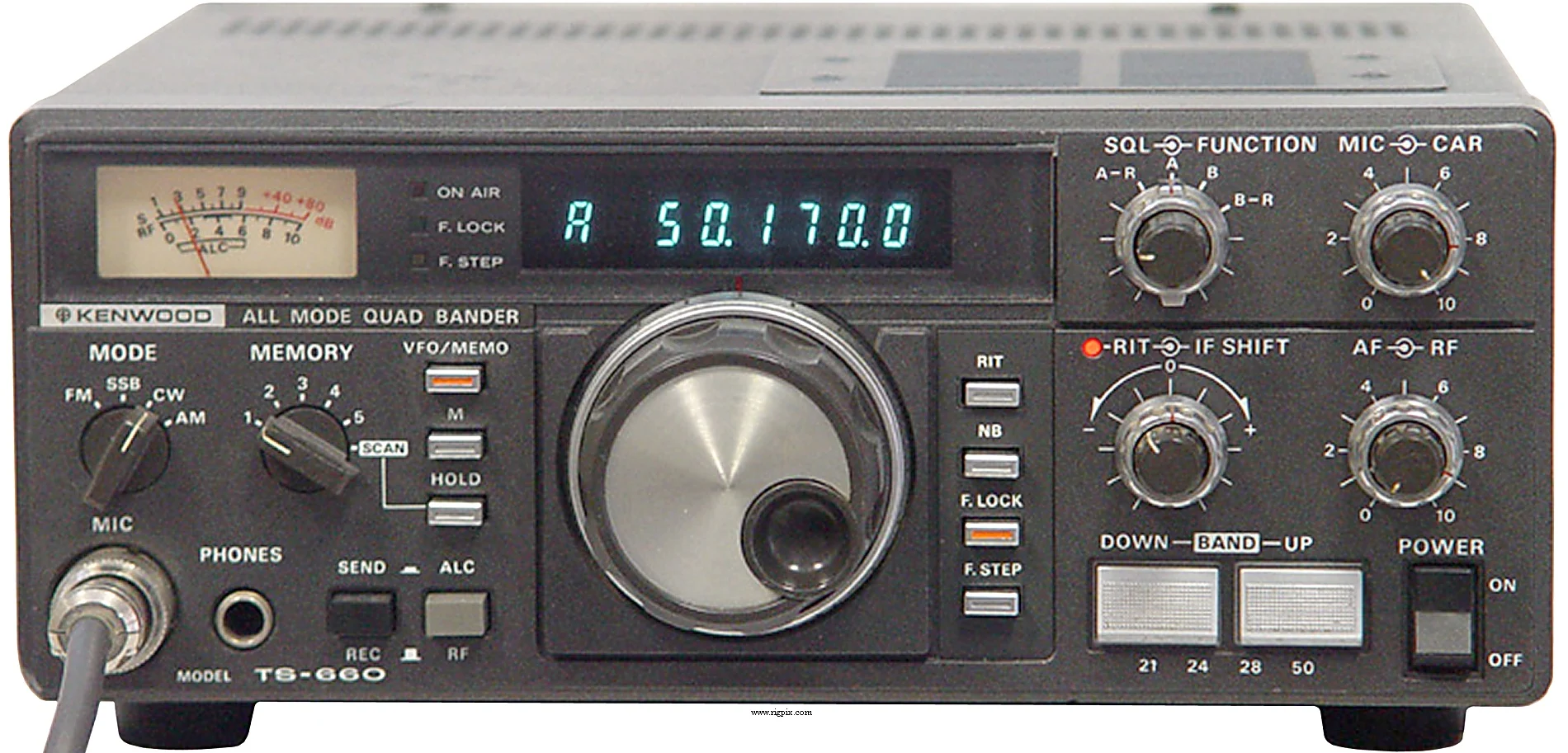

TS-660
Источник:
ОБЩИЕ
| Type | Радиолюбительский HF/VHF трансивер |
|---|---|
| Frequency range | 6-15 м в четырёх диапазонах: 15 м: 21.000-21.450 МГц 12 м: 24.500-25.000 МГц 10 м: 28.000-29.700 МГц 6 м: 50.000-53.900 МГц (TX на 12 м был отключён заводом-изготовителем, но легко восстанавливался пользователем) |
| Tuning steps | АМ/ССВ/КВ: 10 / 100 Гц FM: 100 Гц, 10 кГц |
| Frequency stability | В пределах ±200 Гц в течение первого часа после одного минутного прогрева В пределах ±30 Гц в любое время в течение последующих 30 минут после прогрева |
| Mode | АМ / FM / СSB / КВ |
| Каналы / управление памятью | 5 регулярных ячеек памяти RAM. Внешнее постоянное питание необходимо для сохранения памяти. |
| Репитерный сдвиг / смещение | Нет выделенного. Используется разделение VFO A/B |
| Power supply | 12-16 В постоянного тока (разъём с двумя контактами) |
| Current drain / power consumption | RX: Макс. 1 А TX: Макс. 4 А |
| Antenna impedance / connector | 50 Ом / Два разъёма SO-239 |
| Размеры (Ш*В*Г) | 241*94*236 мм (9.49*3.7*9.29") |
| Вес | 4.9 Кг (10.8 фунта) |
| Другие особенности | Примечание. Смещение IF. |
ПРИЁМНАЯ ЧАСТЬ
| Receiver system | Одноконтурный супергетеродин (АМ/ССВ/КВ) IF: 8.83 МГц Двойной супергетеродин (FM) 1-й IF: 8.83 МГц 2-й IF: 455 кГц |
|---|---|
| Sensitivity | АМ: 1 мкВ (10 дБ SNR) FM: 0.4 мкВ (12 дБ SINAD) СSB/KW: 0.25 мкВ (10 дБ SNR) |
| Selectivity | Стандартные АМ/ССВ/КВ: 2.4 кГц (-6 дБ), 4.2 кГц (-60 дБ) FM: 15 кГц (-6 дБ), 32 кГц (-60 дБ) При использовании дополнительных фильтров АМ: 6 кГц (-6 дБ), 11 кГц (-60 дБ), с YK-88A КВ: 500 Гц (-6 дБ), 1.5 кГц (-60 дБ), с YK-88C КВ: 270 Гц (-6 дБ), 1.1 кГц (-60 дБ), с YK-88CN |
| Image rejection | 60 дБ |
| AF output power / speaker | 1.5 Вт при ?% искажений /? Ом |
| External speaker connector | 3.5 мм, 8-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| RF output power | АМ: Макс. 4 Вт FM: Макс. 10 Вт СSB (PEP): Макс. 10 Вт КВ (DC): Макс. 10 Вт |
|---|---|
| AM | Макс. 4 Вт |
| FM | Макс. 10 Вт |
КВ (DC)
| Modulation system | — |
|---|---|
| Max FM deviation (Factory set) | ±5 кГц |
| Spurious emissions | 10/15 м: Лучше чем -40 дБ 6 м: Лучше чем -60 дБ |
| Microphone impedance / connector | 500 Ом до 50 кОм / 8-контактный (металлический замок разъём подключения микрофона) |
| Microphone input level | — |
ПРОЧЕЕ
| Manufactured | Япония, 1981-198x (Выпуск прекращён) |
|---|---|
| Дополнительная информация | Новая цена в США в 1982 году: $699.95 (MSRP) |
| BC-1 HA-3 HC-10 HS-4 HS-5 MB-100 PS-20 SP-120 TL-120 VOX-4 YK-88A YK-88C YK-88CN | Резервное питание памяти 3-х диапазонная вертикальная антенна (15/10/6 м) Радиолюбительские часы Наушники Высококачественные наушники Автомобильный держатель Регулируемый источник питания. 13.8 В постоянного тока, 4 А (максимум 4.5 А) Разъёмы внешнего громкоговорителя Линейный усилитель высокой частоты Внешний блок VOX АМ кристаллический фильтр. 6 кГц (-6 дБ) Узкий фильтр KB. 500 Гц (-6 дБ) Узкий фильтр KB. 270 Гц (-6 дБ) |
