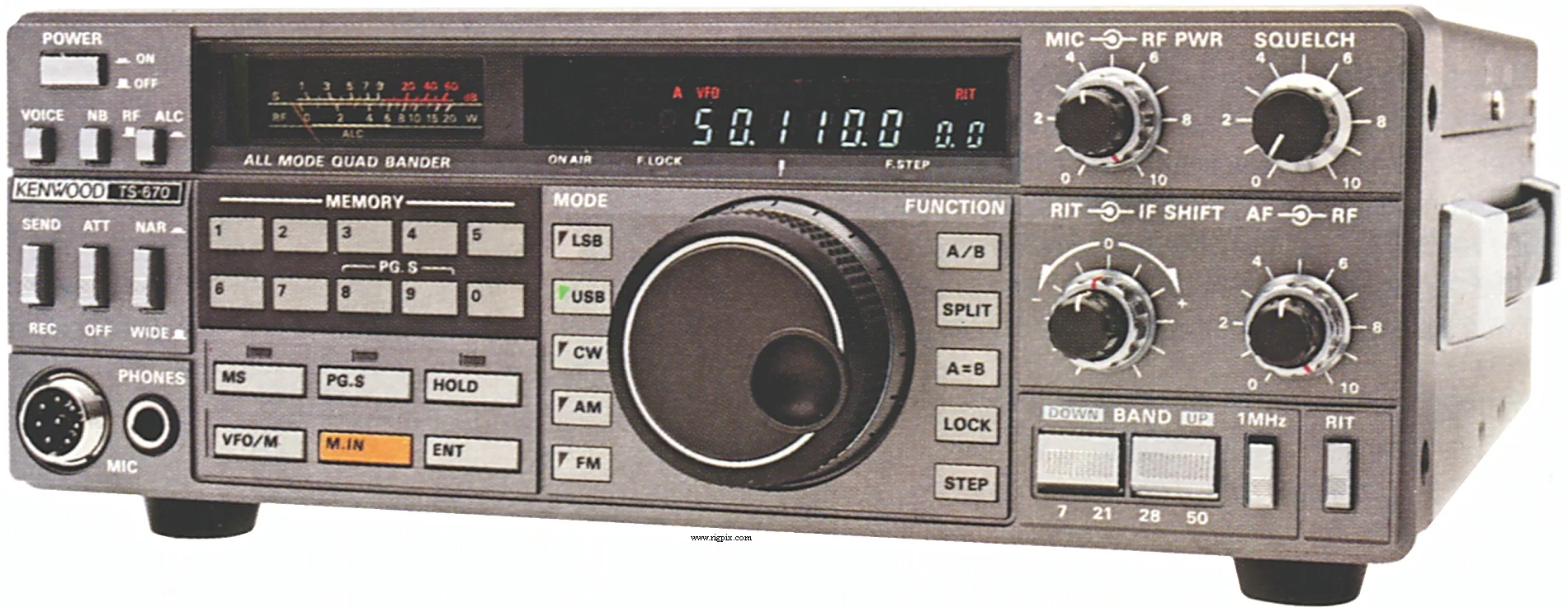

TS-670
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF/VHF трансивер |
|---|---|
| Диапазон частот | 6-40 м в четырёх диапазонах: 40 м: 7.0-7.1 МГц 15 м: 21.0-21.45 МГц 10 м: 28.0-29.7 МГц 6 м: 50-54 МГц (только AM) |
| 40 м | 7.0-7.1 МГц |
| 15 м | 21.0-21.45 МГц |
| 10 м | 28.0-29.7 МГц |
| 6 м | 50-54 МГц (только AM) |
| Шаг перестройки | 10 / 100 Гц, 10 кГц |
| Стабильность частоты | В пределах ±300 Гц в течение 60 минут после включения В пределах 30 Гц для любого периода времени в 30 минут впоследствии |
| Режим работы | АМ / SSB / CW (опция FM) |
| Каналы / управление памятью | 80 регулярных ячеек памяти с резервированием литиевой батареей |
| Репитер сдвиг / смещение | Нет выделенного. Используйте вместо этого разделение VFO A/B |
| Источник питания | 12-16 В постоянного тока |
| Ток потребления / мощность | Приём: 1.1 А (без сигнала)Передача: Макс. 4.2 А |
| Импеданс антенны / разъём | 50 Ом / Два разъёма SO-239 |
| Габариты (Ш*В*Г) | 270*95*260 мм (10.63*3.74*10.24") |
| Вес | 5.4 Кг (11.9 фунта) |
| Другие особенности | Примечание. Смещение IF. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноканальный супергетеродин (АМ/ССВ/CW) IF: 8.83 МГц Двойной супергетеродин (FM) 1-й IF: 8.83 МГц 2-й IF: 455 кГц |
|---|---|
| Чувствительность | АМ: 2 мкВ (10 дБ SNR) FM: 0.4 мкВ (12 дБ SINAD) SSB/CW: 0.25 мкВ (10 дБ SNR) |
| Избирательность | АМ (при наличии YK-88A) 6 кГц (-6 дБ)11 кГц (-60 дБ) FM (при наличии FM-430) 12 кГц (-6 дБ)22 кГц (-60 дБ) SSB/CW 2.5 кГц (-6 дБ)6 кГц (-60 дБ) |
| Изоляция от зеркального канала | 50 дБ |
| Выходная мощность ЗЧ / громкоговоритель | 1.5 Вт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | АМ:4 Вт FM:10 Вт (при наличии FM-430) SSB (PEP):10 Вт CW (DC):10 Вт |
|---|---|
| АМ | 4 Вт |
| FM | 10 Вт |
CW (DC)
| Модуляционная система | АМ: Низкоуровневая модуляция FM: Переменная реактивность прямого сдвига SSB: Балансная модуляция |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц (при наличии FM-430 опция) |
| Спуровые излучения | Лучше чем -? дБ |
| Импеданс микрофона / разъём | 500 Ом до 50 кОм / 8-контактный (разъём с металлическим замковым кольцом) |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 198x-198x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| FM-430 GC-10 HS-4 HS-5 HS-6 HS-7 MB-430 MC-42S MC-55 MC-60A MC-80 MC-85 PG-3A PS-20 SP-40 SP-50 SP-430 VOX-4 VS-1 YK-88A YK-88C YK-88CN | FM блок Универсальный радиоприёмник общего назначения (0.5-30 МГц) Наушники Коммуникационные наушники Коммуникационные наушники Микро-наушники Крепление для монтажа Ручной микрофон с кнопками вверх-вниз Мобильный микрофон Столовый микрофон с кнопками вверх-вниз Элитный столовый микрофон с кнопками вверх-вниз Фильтр шумоподавления Источник питания. 13.8 В постоянного тока, 4.5 А Компактный мобильный громкоговоритель Громкоговоритель для стола Внешний громкоговоритель Внешний блок VOX Синтезатор речи Фильтр АМ. 6 кГц (-6 дБ). IF: 8.8315 МГц Фильтр CW. 500 Гц (-6 дБ). IF: 8.83 МГц Фильтр CW. 270 Гц (-6 дБ). IF: 8.83 МГц |
