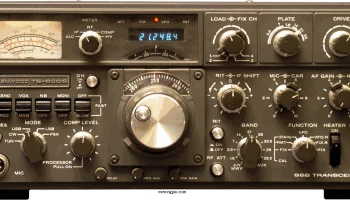

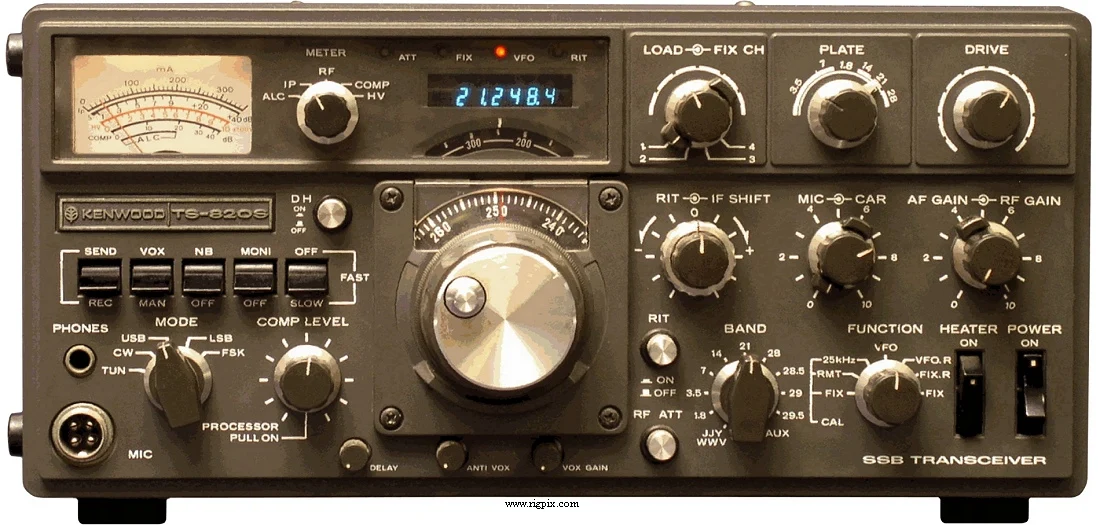

TS-820S
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 10-160 м + WWV в 10 диапазонах: 1.8-2.0 МГц 3.5-4.0 МГц 7.0-7.3 МГц 14.0-14.35 МГц 21.0-21.45 МГц 28.0-28.5 МГц 28.5-29.0 МГц 29.0-29.5 МГц 29.5-29.7 МГц WWV 15 МГц (только RX) |
| Шаг перестройки | Аналоговый / непрерывный |
| Стабильность частоты | В пределах ±1 кГц в течение первого часа после включения питания. В пределах 100 Гц в течение любого 30-минутного периода впоследствии. |
| Режим работы | SSB / CW / FSK |
| Каналы / управление памятью | 4 дополнительных XTAL управляемых канала |
| Повторитель смещения / сдвиг | Нет |
| Источник питания | От сети: 120/220 В переменного тока (или 13.8 В постоянного тока с опцией DC-DC DS-1) |
| Ток потребления / мощность | Приём: 57 Вт (нагреватели включены) @ от сетиПередача: Макс. 292 Вт @ от сети |
| Импеданс антенны / разъём | 50-75 Ом / SO-239 |
| Габариты (Ш*В*Г) | 335*155*335 мм (13.2*5.9*13.2") |
| Вес | 16.97 кг (37.4 фунта) |
| Другие особенности | Встроенный цифровой индикатор. VOX. NB. RIT. Смещение IF. Разъёмы для трансвертера. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноканальный супергетеродин с промежуточной частотой: 8.83 МГц |
|---|---|
| Чувствительность | 0.25 мкВ (10 дБ S+N/N) |
| Избирательность | SSB 2.4 кГц (-6 дБ)4.4 кГц (-60 дБ) CW (с дополнительным фильтром CW) 500 Гц (-6 дБ)1.8 кГц (-60 дБ) |
| Изоляция изображения | 60 дБ |
| Выходная мощность AF / громкоговорителя | 1.5 Вт при 10% искажении / 8 Ом |
| Разъём внешнего громкоговорителя | 4-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | SSB (PEP): ~100 Вт (вход 200 Вт) @ от сетиCW (DC): ~100 Вт (вход 160 Вт) @ от сетиFSK: ~60 Вт (вход 100 Вт) @ от сети |
|---|
FSK
| Модуляционная система | — |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | Без FM |
| Спурты излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 50 кОм / 4-контактный (разъём с металлическим замком кольца) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1976-197х (вышедший из производства) |
|---|---|
| Дополнительная информация | Лампово-полупроводниковый гибрид: одна лампа 12BY7A драйвер и два транзистора S2001A или 6146B оконечные каскады Этот один идентичен TS-820, но с цифровым индикатором частоты, установленным с завода. |
| DS-1A SP-820 TV-502S VFO-820 YG-88C | Преобразователь постоянного тока для питания 13.8 В постоянного тока Соответствующий громкоговоритель с фильтрами и двумя линейными входами Трансвертер 144 МГц Внешний ГУН Узкий фильтр CW 500 ГцIF: 8.83 МГц |
