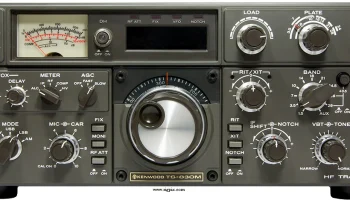

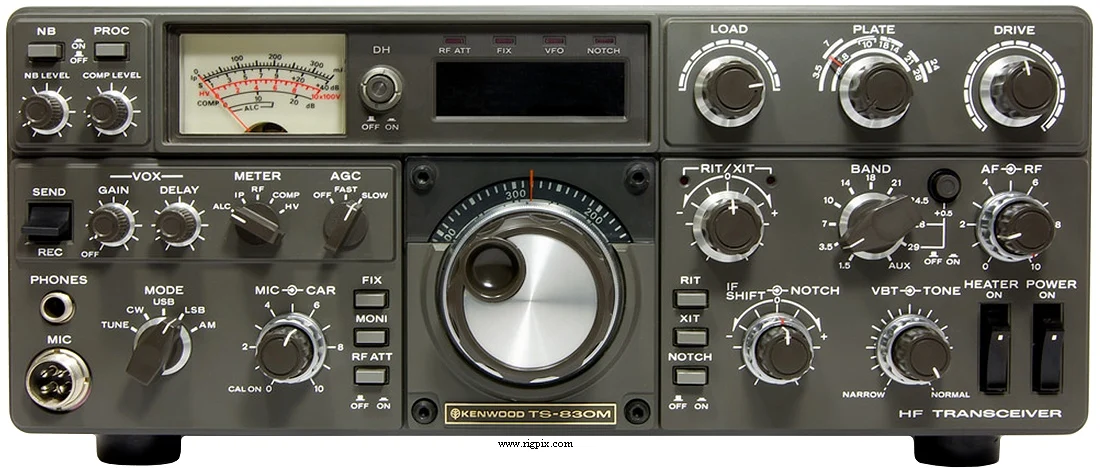

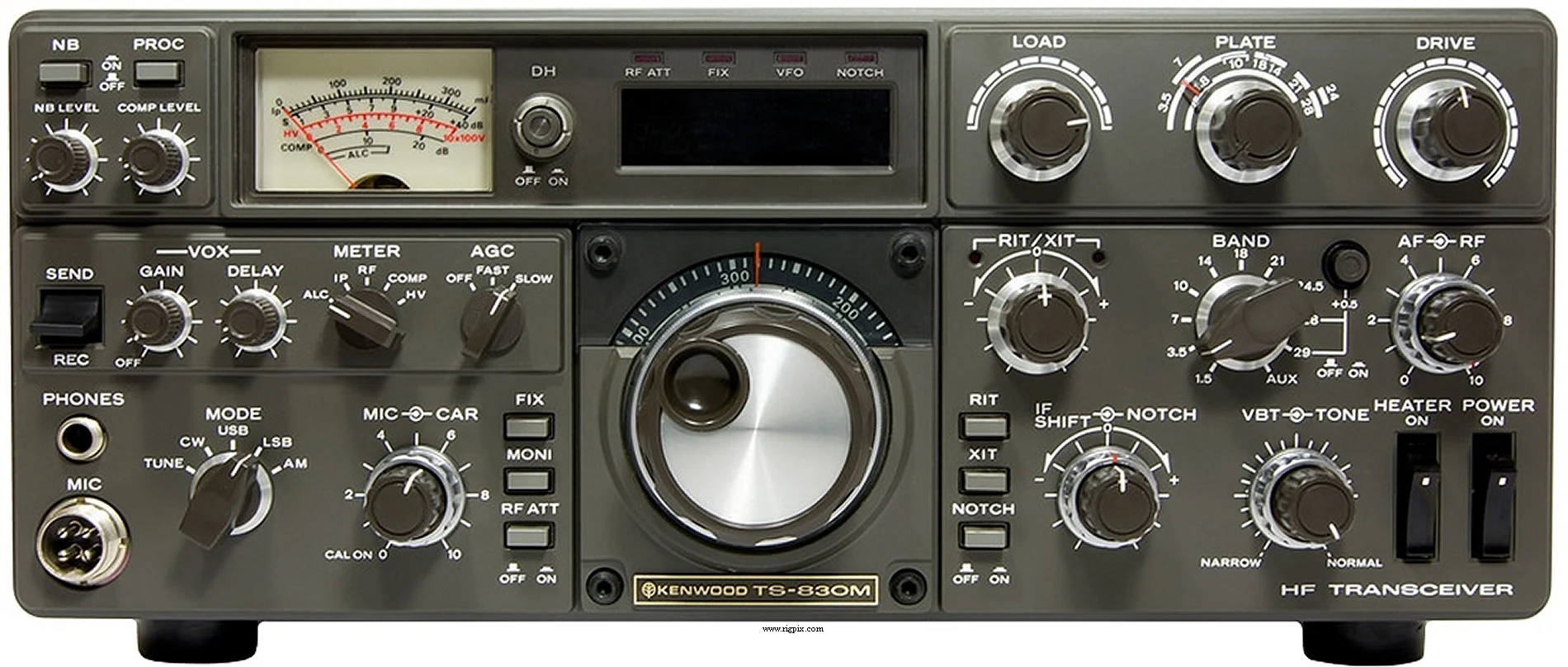

TS-830M
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 10-160 м + WARC 1.8-2.0 МГц 3.5-4.0 МГц 7.0-7.3 МГц 10.0 МГц (WWV) 10.1-10.15 МГц 14.0-14.35 МГц 18.068-18.168 МГц 21.0-21.45 МГц 24.89-24.99 МГц 28.0-29.7 МГц ЗАМЕТКА. Банды WARC были заблокированы при производстве для предотвращения случайного излучения, но легко могли быть включены путём удаления диода. |
| Настройка частоты | Аналоговая / непрерывная |
| Стабильность частоты | В пределах 1 кГц в течение первого часа после 1 минуты прогрева В пределах 100 Гц в любой период длительностью 30 минут после прогрева |
| Режим работы | АМ / SSB / CW |
| Каналы / управление памятью | Нет |
| Повторитель смещения / сдвиг | Нет |
| Источник питания | От сети: 120 / 220 В переменного тока |
| Ток потребления / мощность | Приём: 32 Вт (нагреватели выключены)Передача: Макс. 295 Вт |
| Импеданс антенны / разъём | 50-75 Ом / SO-239 |
| Габариты (Ш*В*Г) | 333*133*333 мм (13.3*5.3*13.3") |
| Вес | 13.5 Кг (29.8 фунта) |
| Другие особенности | VOX. 25 КГц калибратор. ЗАМЕТКА. Смещение IF. Настройка полосы пропускания с переменной шириной (VBT). Выход IF. Управление тоном. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 8.83 МГц 2-я ПЧ: 455 кГц |
|---|---|
| Чувствительность | АМ: 2 мкВ (10 дБ S+N/N) SSB/CW: 0.25 мкВ (10 дБ S+N/N) |
| Избирательность | АМ 6 кГц (-6 дБ)11 кГц (-60 дБ) SSB/CW Широкий режим 2.4 кГц (-6 дБ)3.6 кГц (-60 дБ) |
| Изоляция от зеркального канала | 60 дБ |
| Выходная мощность AF / громкоговорителя | 1.5 Вт при ?% искажений / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | АМ:~50 Вт (вход 80 Вт) SSB (PEP):~100 Вт (вход 220 Вт) CW (DC):~100 Вт (вход 180 Вт) |
|---|---|
| АМ | ~50 Вт (вход 80 Вт) |
CW (DC)
| Модуляционная система | — |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | Без FM |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 500 Ом до 50 МОм / 4-контактный (разъём с металлическим замковым кольцом) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1980-1988 (прекращено производство) |
|---|---|
| Дополнительная информация | Лампово-полупроводниковый гибрид: Одна лампа 12BY7A драйвер и две лампы 6146B оконечные каскады |
| AT-230 HC-10 HS-4 HS-5 KB-1 MC-30S MC-35S MC-50 PC-1 SM-220 SP-230 VFO-230 VFO-240 | Ручной антенный тюнер Цифровые часы мирового времени Коммуникационные наушники, 8 Ом Набор высококачественных наушников, 8 Ом Набор высококачественного маховичного VFO настройки Шумоподавляющий ручной микрофон, 500 Ом Шумоподавляющий ручной микрофон, 50 МОм Рабочий телефонный микрофон, 500 Ом/50 МОм переключаемый Телефонный патч с индикатором уровня VU Монитор станции Внешний громкоговоритель с аудиофильтрами Удалённый цифровой VFO, шаг 20 Гц и 5 памяти Удалённый VFO |
