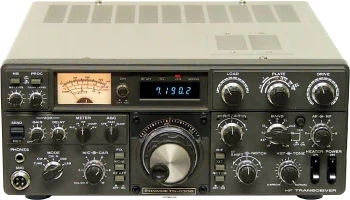

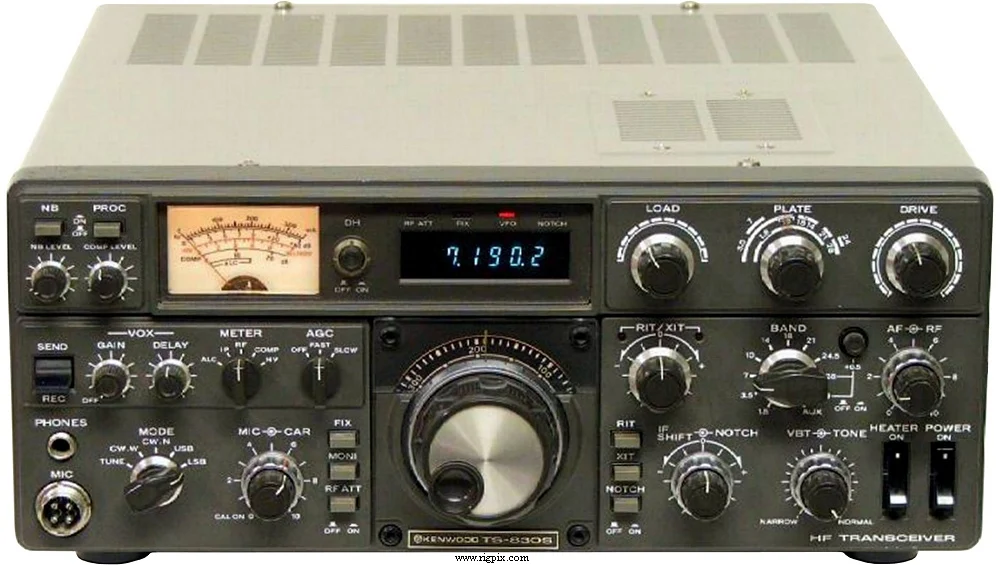

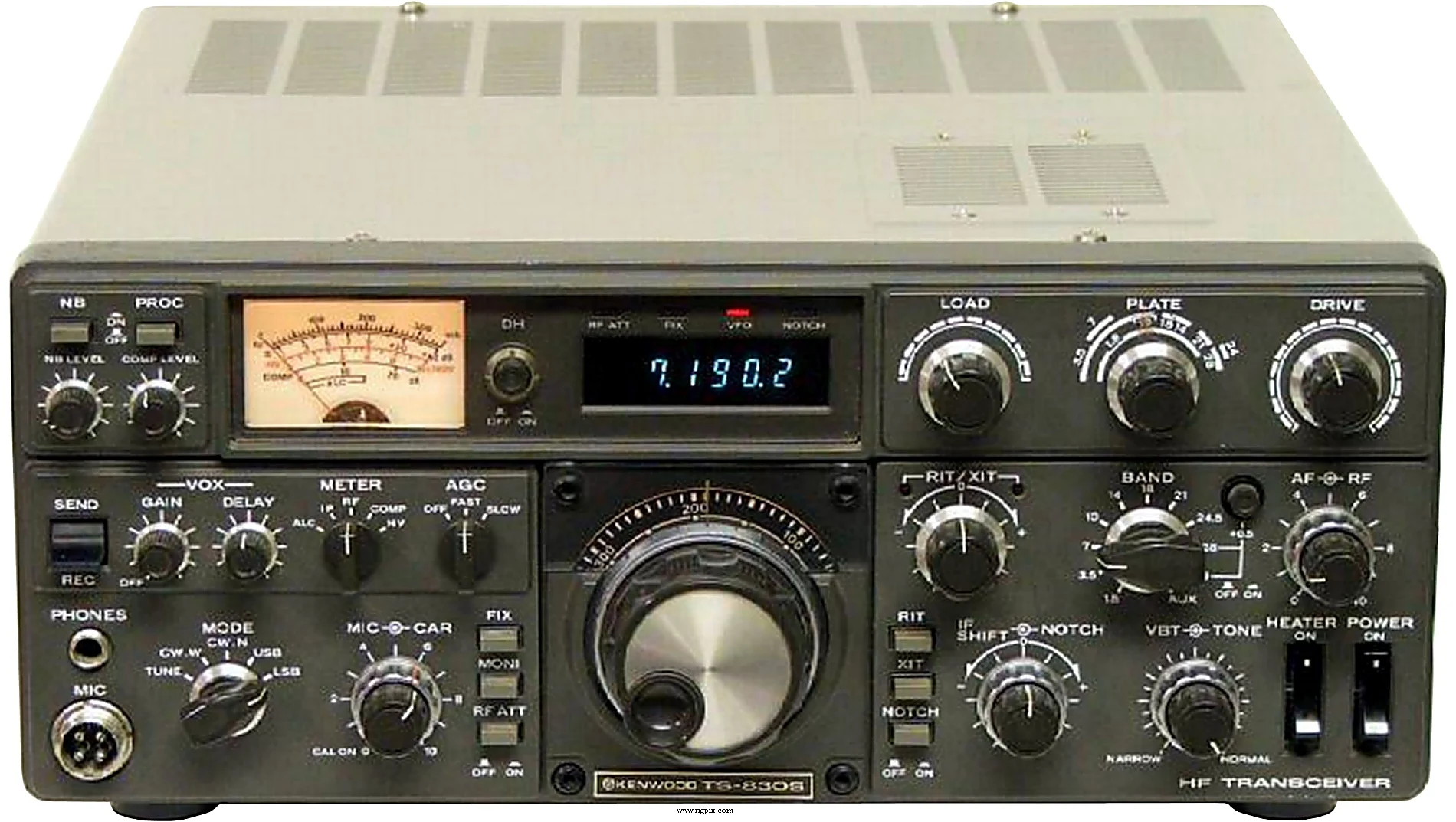

TS-830S
Источник:
ОБЩИЕ
| Type | Радиолюбительский HF трансивер |
|---|---|
| Frequency range | 10-160 м + WARC 1.8-2.0 МГц 3.5-4.0 МГц 7.0-7.3 МГц 10.0 МГц (WWV) 10.1-10.15 МГц 14.0-14.35 МГц 18.068-18.168 МГц 21.0-21.45 МГц 24.89-24.99 МГц 28.0-29.7 МГц ЗАМЕТКА. Банды WARC были заблокированы при производстве для предотвращения случайного излучения, но легко могли быть включены путем удаления диода. |
| Tuning steps | Аналоговый / непрерывный |
| Frequency stability | В пределах 1 кГц в течение первого часа после 1 минуты прогрева В пределах 100 Гц в любой период длительностью 30 минут после прогрева |
| Mode | SSB / CW |
| Channels / memory management | Нет |
| Repeater shift / offset | Нет |
| Power supply | От сети: 120 / 220 / 240 В переменного тока |
| Current drain / power consumption | Приём: 32 Вт (нагреватели выключены)Передача: Макс. 295 Вт |
| Antenna impedance / connector | 50-75 Ом / SO-239 |
| Dimensions (W*H*D) | 333*133*333 мм (13.3*5.3*13.3") |
| Weight | 13.5 Кг (29.8 фунта) |
| Other features | VOX. 25 КГц калибратор. ЗАМЕТКА. Смещение IF. Настройка ширины полосы (VBT). Выход IF. Управление тоном. |
ПРИЁМНАЯ ЧАСТЬ
| Receiver system | Супергетеродин с двойным преобразованием 1-е ПЧ: 8.83 МГц 2-я ПЧ: 455 кГц |
|---|---|
| Sensitivity | 0.25 мкВ (10 дБ S+N/N) |
| Selectivity | Широкий режим SSB/CW: 2.4 кГц (-6 дБ)3.6 кГц (-60 дБ) Узкий режим CW: см. ниже по выбору фильтров |
| Image rejection | 60 дБ |
| AF output power / speaker | 1.5 Вт при ?% искажений / 8 Ом |
| External speaker connector | 3.5 мм, 8-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| RF output power | Мощность PEP SSB (~100 Вт) (вход ~220 Вт) Мощность CW (DC) (~100 Вт) (вход ~180 Вт) |
|---|
CW (DC)
| Modulation system | — |
|---|---|
| Max FM deviation (Factory set) | Без FM |
| Spurious emissions | Лучше чем -60 дБ |
| Microphone impedance / connector | 500 Ом до 50 кОм / 4-контактное соединение (металлический замок кольца) |
| Microphone input level | — |
ПРОЧЕЕ
| Manufactured | Япония, 1980-1988 гг. (прекращено производство) |
|---|---|
| Дополнительная информация | Лампово-полупроводниковый гибрид: одна лампа 12BY7A драйвер и две лампы 6146B оконечные усилители Новая цена в Великобритании в 1981 году: £639.52 |
| AT-230 HC-10 HS-4 HS-5 KB-1 MC-30S MC-35S MC-50 PC-1 SM-220 SP-230 VFO-230 VFO-240 YG-455C YG-455CN YK-88C YK-88CN | Ручной антенный тюнер Цифровые часы мира Коммуникационные наушники, 8 Ом Деликатные наушники, 8 Ом Деликатный маховик VFO Регулировочный маховик VFO Широкий фильтр CW, 500 Гц (-6 дБ), ПЧ: 455 кГц Узкий фильтр CW, 500 Гц (-6 дБ), ПЧ: 455 кГц Узкий фильтр CW, 250 Гц (-6 дБ), ПЧ: 455 кГц Узкий фильтр CW, 500 Гц (-6 дБ), ПЧ: 8.83 МГц Узкий фильтр CW, 270 Гц (-6 дБ), ПЧ: 8.83 МГц |
