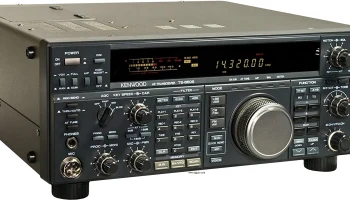

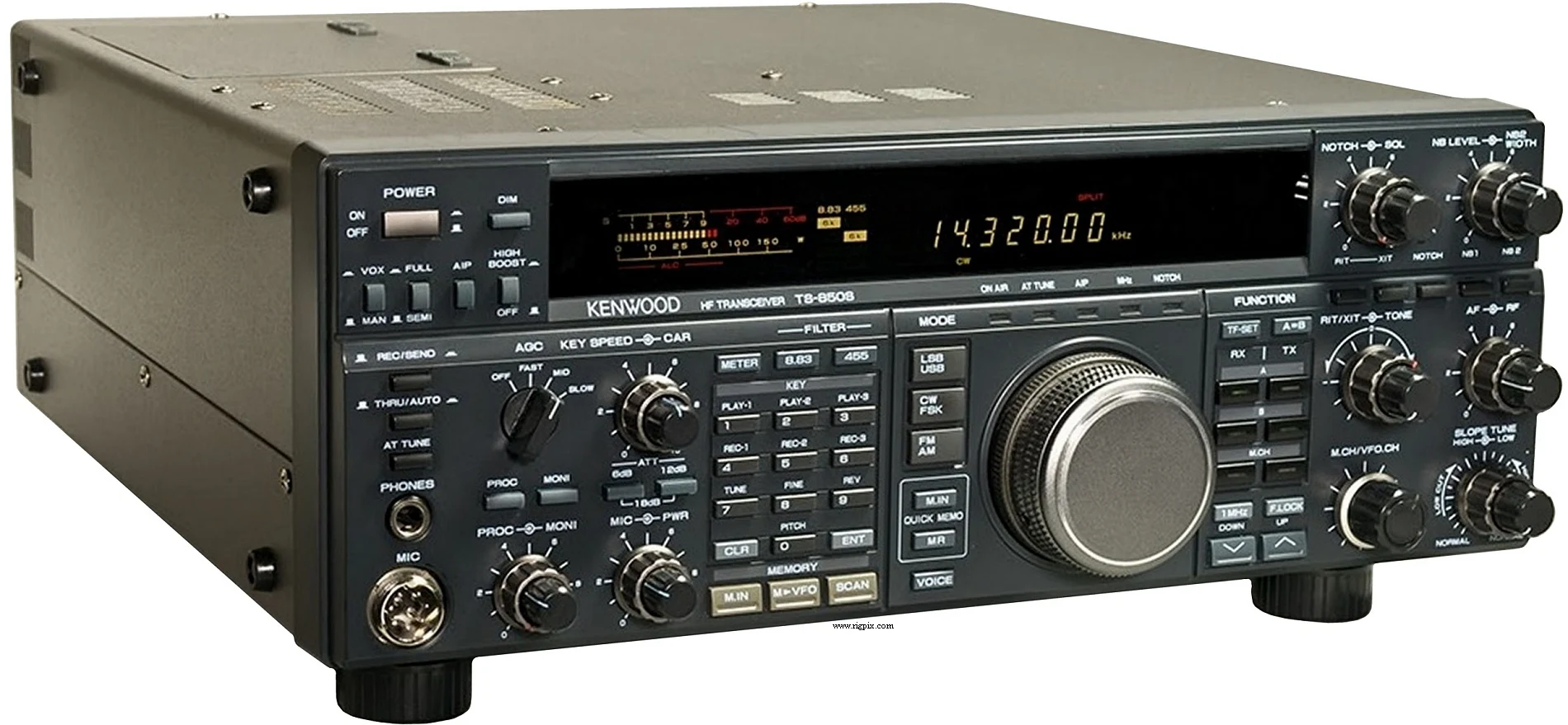

TS-850S
Источник:
ОБЩИЕ
| Type | Радиолюбительский HF трансивер |
|---|---|
| Frequency range | TX: 10-160 м + WARC RX: 0.1-30 МГц |
| Tuning steps | 1 / 10 / 100 Гц1 / 9 / 10 / 500 кГц1 МГц |
| Frequency stability | Максимум ±10 ppm при -10 до +50°C (14 до 122°F)±0.5 ppm с опциональным SO-2 |
| Mode | АМ / FM / SSB / CW / FSK |
| Channels / memory management | 90 регулярных и разнесённых каналов10 программируемых сканирования5 быстрых памяти RAM хранение с резервированием литиевой батареей |
| Repeater shift / offset | Нет выделенного. Вместо этого используйте разнесение VFO A/B вместо этого |
| Power supply | 12-16 В постоянного тока |
| Current drain / power consumption | RX: Макс. 2 АTX: Макс. 20.5 А |
| Antenna impedance / connector | 50 Ом / SO-239(20-150 Ом с опциональным AT-850) |
| Dimensions (W*H*D) | 339*135*375 мм (13.35*5.32*14.76") |
| Weight | 9.4 Кг (20.7 фунта), без опции AT-850 |
| Other features | CTCSS/PL. Встроенный ключ. AIP. VOX. Диммер. |
ПРИЁМНАЯ ЧАСТЬ
| Receiver system | Тройной супергетеродин с тремя преобразованиями 1-е промежуточное: 73.05 МГц 2-е промежуточное: 8.83 МГц 3-е промежуточное: 455 кГц |
|---|---|
| Sensitivity | АМ (10 дБ S+N/N) 0.1-0.5 МГц: 2 мкВ 0.5-1.62 МГц: 32 мкВ 1.62-24.5 МГц: 0.2 мкВ 24.5-30 МГц: 1.3 мкВ FM (12 дБ SINAD) 28-30 МГц: 0.25 мкВ SSB/CW/FSK (10 дБ S+N/N, без дополнительных фильтров) 0.1-0.5 МГц: 0.2 мкВ 0.5-1.62 МГц: 4 мкВ 1.62-24.5 МГц: 0.2 мкВ 24.5-30 МГц: 0.13 мкВ |
| Selectivity | АМ 6 кГц (-6 дБ)15 кГц (-60 дБ) FM 12 кГц (-6 дБ)24 кГц (-60 дБ) SSB/CW/FSK 2.4 кГц (-6 дБ)3.8 кГц (-60 дБ) |
| Image rejection | 80 дБ |
| AF output power / speaker | 1.5 Вт при 10% искажении / 8 Ом |
| External speaker connector | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| RF output power | Мощность AM:10-40 Вт FM:20-100 Вт SSB:20-100 Вт CW/FSK:20-100 Вт |
|---|---|
| AM | 10-40 Вт |
| FM | 20-100 Вт |
CW/FSK
| Modulation system | АМ: Низкоуровневое модулирование FM: Реактивное модулирование SSB: Балансное модулирование |
|---|---|
| Max FM deviation (Factory set) | ±5 кГц |
| Spurious emissions | Лучше чем -60 дБ |
| Microphone impedance / connector | 600 Ом / 8-контактный (металлический соединительный разъем) |
| Microphone input level | — |
ПРОЧЕЕ
| Manufactured | 199x-199x (Отменён) |
|---|---|
| Additional info | Новая цена в Швеции в 1992 году: SEK 18894:- |
| AT-300 AT-850 DRU-2 DSP-100 HS-5 HS-6 IF-232C LF-30A MC-43S MC-60A MC-80 MC-85 PS-31 PS-52 SM-230 SO-2 SP-31 TL-922 TL-922A VS-2 YG-455C-1 YG-455CN-1 YK-88C-1 YK-88CN-1 YK-88SN-1 | Внешний автоматический антенный тюнер Внутренний автоматический антенный тюнер. 10-160 м Цифровой блок записи DSP Блок обработки сигналов Легкие коммуникационные наушники, 8 Ом Легкие коммуникационные наушники высокого класса, 12.5 Ом Интерфейс RS-232C Фильтр нижних частот Динамический ручной микрофон с переключателями вверх/вниз Настольный микрофон с переключателями вверх/вниз и селектором импеданса Настольный электретный конденсаторный микрофон с переключателями вверх/вниз Настольный электретный конденсаторный микрофон. 3 линии выходов Мощный источник питания постоянного тока. 13.8 В постоянного тока, 20.5 А. Охлаждающий вентилятор Монитор станции TCXO блок. 20 МГц. ±0.5 ppm Внешний линейный усилитель мощности, 1 кВт, 10-80 м Внешний линейный усилитель мощности, 1 кВт, 15-80 м (версия США) Синтезатор речи 500 Гц Узкий фильтр CW, IF: 455 кГц Узкий фильтр CW, IF: 8.83 МГц Узкий фильтр CW, IF: 8.83 МГц Узкий фильтр CW, IF: 250 Гц Узкий фильтр CW, IF: 8.83 МГц Узкий фильтр SSB, IF: 8.83 МГц Узкий фильтр SSB, IF: 455 кГц Узкий фильтр SSB, IF: 270 Гц |
