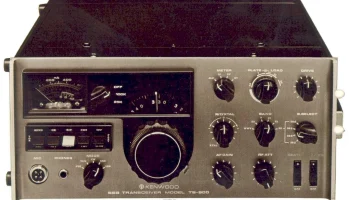

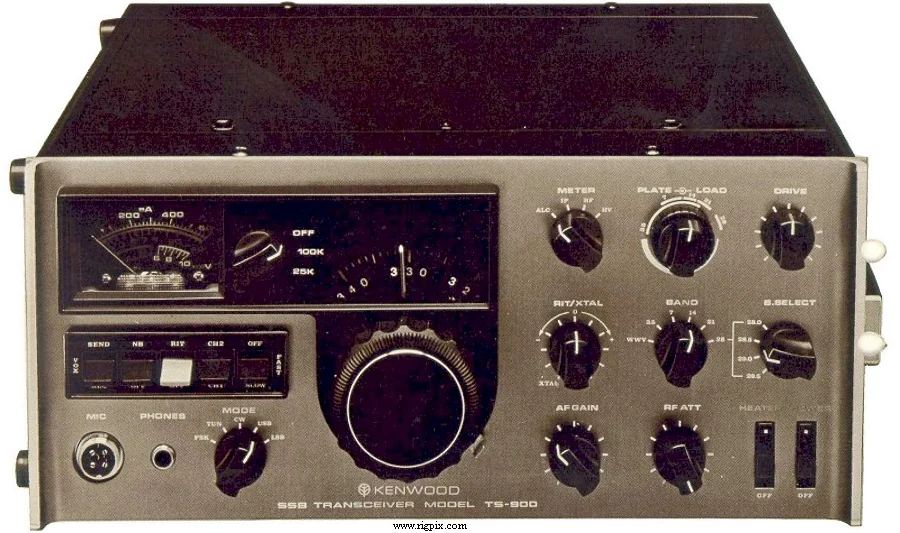

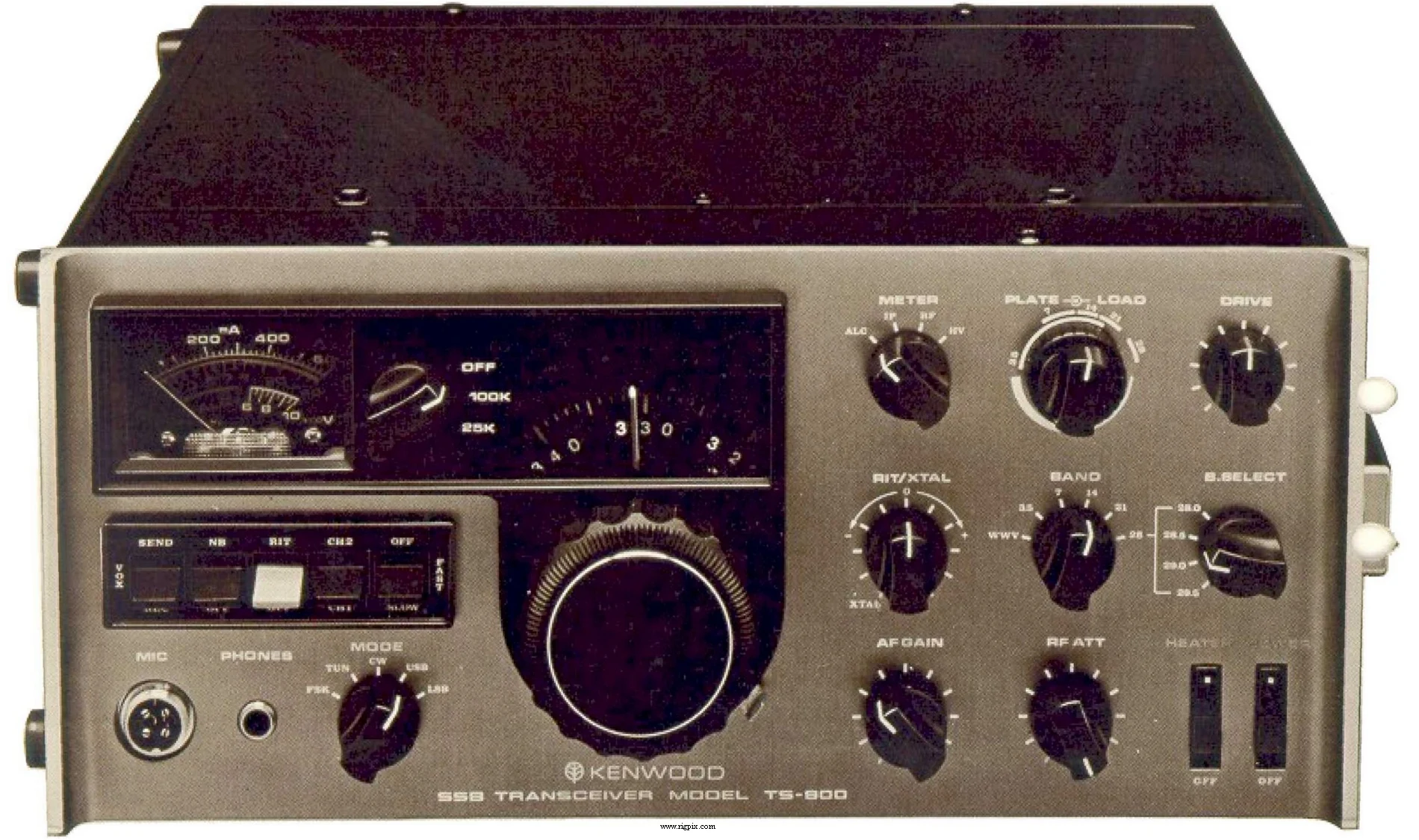

TS-900
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 10-80 м, 8 полос 3.5-4.0 МГц 7.0-7.5 МГц 14.0-14.5 МГц 21.0-21.5 МГц 28.0-28.5 МГц 28.5-29.0 МГц 29.0-29.5 МГц 29.5-30.0 МГц + только приём 15.0 МГц WWV |
| Настройка | Аналоговая / непрерывная |
| Стабильность частоты | 100 Гц через 15 минут после прогрева |
| Режимы работы | SSB / CW / FSK |
| Каналы / управление памятью | 2 дополнительных XTAL управляемых канала |
| Повторитель смещения / сдвиг | Нет |
| Источник питания | От сети: 120 / 240 В переменного тока (Отдельный блок питания PS-900)или 13.8 В постоянного тока (с опцией DS-900) |
| Ток потребления / мощность | Приём: менее 40 Вт (Нагреватели выключены)Передача: менее 410 Вт |
| Импеданс антенны / разъём | 50 Ом / SO-239 (RX/TX)50 Ом / Фоно (RCA), только для приёма |
| Габариты (Ш*В*Г) | 320*140*320 мм (12.6*5.51*12.6") |
| Вес | 12 кг (26.46 фунта) |
| Другие особенности | Примечание. VOX. Разъёмы телефонного патча. 25 и 100 кГц калибратор XTAL. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 8.395-8.895 МГц 2-е ПЧ: 3.395 МГц |
|---|---|
| Чувствительность | 0.5 мкВ (10 дБ (S+N)/N) |
| Избирательность | SSB/FSK 2.2 кГц (-6 дБ)4.4 кГц (-60 дБ) CW (с дополнительным фильтром CW) 0.5 кГц (-6 дБ)1.5 кГц (-60 дБ) |
| Изоляция от изображения сигнала | 50 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 1 Вт при 10% искажении / 8 Ом |
| Разъём внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | SSB (PEP):150 Вт CW (DC):100 Вт FSK:50 Вт |
|---|
FSK
| Модуляционная система | — |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | Без FM |
| Спуровые излучения | Лучше чем -40 дБ |
| Импеданс микрофона / разъём | Высокоимпедансный / 4-контактный (Металлический замок разъёма типа «локринг») |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1973-197x (Выпущено из производства) |
|---|---|
| Дополнительная информация | Лампово-транзисторный гибрид: Одна лампа-драйвер 6GK6 и две лампы выходного каскада 6LQ6 |
| DS-900 PS-900 VFO-900 | Блок питания постоянного тока Блок питания переменного тока со встроенным громкоговорителем Внешний генератор частоты |
