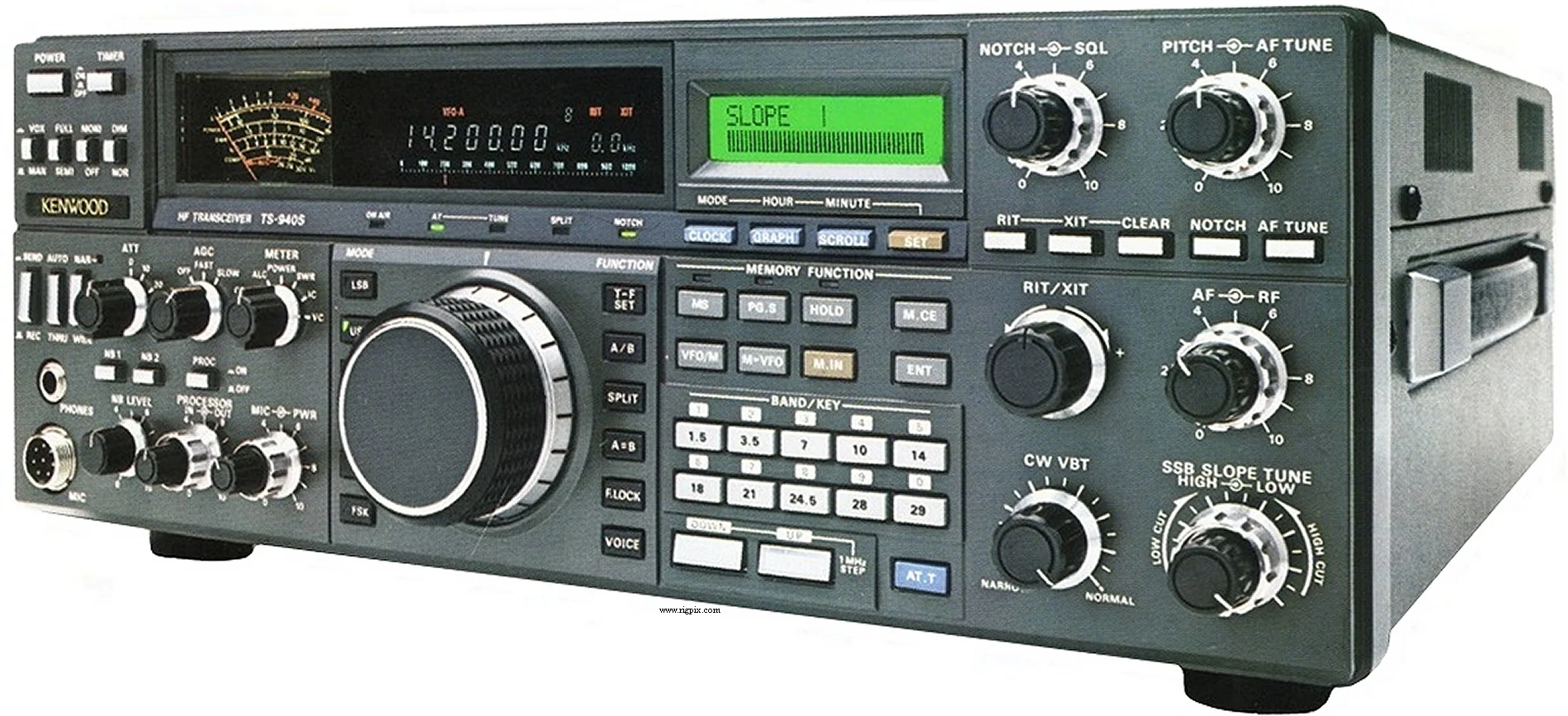

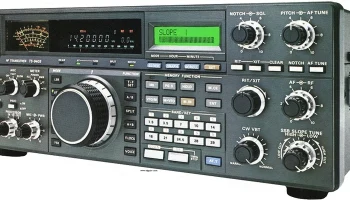

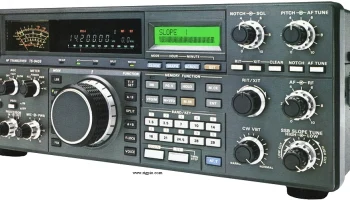

TS-940S
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC RX: 0.15-30 МГц |
| Шаг перестройки | До 10 Гц |
| Стабильность частоты | ±10 ppm @ -10 до +50°C (14 до 122°F) |
| Режимы работы | АМ / FM / SSB / CW / FSK |
| Каналы / управление памятью | 40 регулярных в 4 банках, 4 пары сканируемых каналов с RAM-хранением и резервированием при батарейном питании |
| Репитерный сдвиг / смещение | Нет выделенного, вместо этого используйте разделение VFO A/B |
| Источник питания | От сети: 120 / 220 / 240 В переменного тока (разъём IEC C14 на 3 контакта) |
| Ток потребления / мощность | Приём: 80 ВтПередача: Макс. 510 Вт |
| Импеданс антенны / разъём | 50 Ом (с адаптером AT-940 до 20-150 Ом) / SO-239 |
| Габариты (Ш*В*Г) | 401*141*350 мм (15.79*5.55*13.78") |
| Вес | 18.5 кг (40.79 фунта)20 кг (44.1 фунта) с AT-940 |
| Другие особенности | Двойные шумоподавители. VOX. Аттенюатор. 24-часовой таймер и таймер. Фильтр-отсекатель. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Тройной супергетеродин (FM) 1-е ПЧ: 45.05 МГц 2-е ПЧ: 8.83 МГц 3-е ПЧ: 455 кГц Четверной супергетеродин (АМ/ССБ/ЦВ/ФСК) 1-е ПЧ: 45.05 МГц 2-е ПЧ: 8.83 МГц 3-е ПЧ: 455 кГц 4-е ПЧ: 100 кГц |
|---|---|
| Чувствительность | АМ (10 дБ SNR) 0.15-0.5 МГц: 10 мкВ 0.5-1.8 МГц:? мкВ 1.8-30 МГц: 2 мкВ FM (12 дБ SINAD) 0.5-1.8 МГц: 32 мкВ 1.8-30 МГц: 0.5 мкВ SSB/CW/FSK (10 дБ SNR) 0.15-0.5 МГц: 1 мкВ 0.5-1.8 МГц: 4 мкВ 1.8-30 МГц: 0.2 мкВ |
| Избирательность | АМ-Тонкая 2.4 кГц (-6 дБ)3.6 кГц (-60 дБ) АМ-Широкая 6 кГц (-6 дБ)15 кГц (-50 дБ) FM 12 кГц (-6 дБ)2 кГц (-60 дБ) SSB/CW/FSK 2.4 кГц (-6 дБ)3.6 кГц (-60 дБ) |
| Отражение изображения | 80 дБ (1.8-30 МГц) |
| Выходная мощность ЗЧ / громкоговоритель | 1.5 Вт при 10% искажении / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | АМ: ~60 Вт (вход 140 Вт) FM: ~100 Вт (вход 250 Вт) SSB (ППЭ): ~100 Вт (вход 250 Вт) CW/FSK: ~100 Вт (вход 250 Вт) 100%-я длительность цикла передачи |
|---|---|
| АМ | ~60 Вт (вход 140 Вт) |
| FM | ~100 Вт (вход 250 Вт) |
ЦВ/ФСК
| Модуляционная система | АМ: Низкий уровень FM: Реактивное сопротивление SSB: Балансированное |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спурты излучения | Лучше чем -? дБ |
| Импеданс микрофона / разъём | 500 Ом до 50 кОм / 8-контактный (металлический замок-разъём) |
| Уровень сигнала микрофонного входа | — |
ПРОЧЕЕ
| Произведено | Япония, 1985-19xx (вышедший из производства) |
|---|---|
| Дополнительная информация | Новая цена в Швеции в 1989 году: SEK 26250:- |
| AT-940 HS-4 HS-5 HS-6 HS-7 MC-42S MC-60A MC-80 MC-85 PC-1A SM-220 SO-1 SP-940 VS-1 YG-455C-1 YG-455CN-1 YK-88A-1 YK-88C-1 | Внутренний автоматический антенный тюнер Коммуникационные наушники Легкие открытые коммуникационные наушники Декоративные коммуникационные наушники Микро-наушники Ручной микрофон Настольный микрофон Настольный микрофон Настольный микрофон Телефонный патч Станционный монитор Источник кварцевого генератора Внешний громкоговоритель Голосовой синтезатор Фильтр CW 500 Гц (IF 455 кГц) Фильтр CW 250 Гц (IF 455 кГц) Фильтр AM 6 кГц (IF 8.83 МГц) Фильтр CW 500 Гц (IF 8.83 МГц) |
