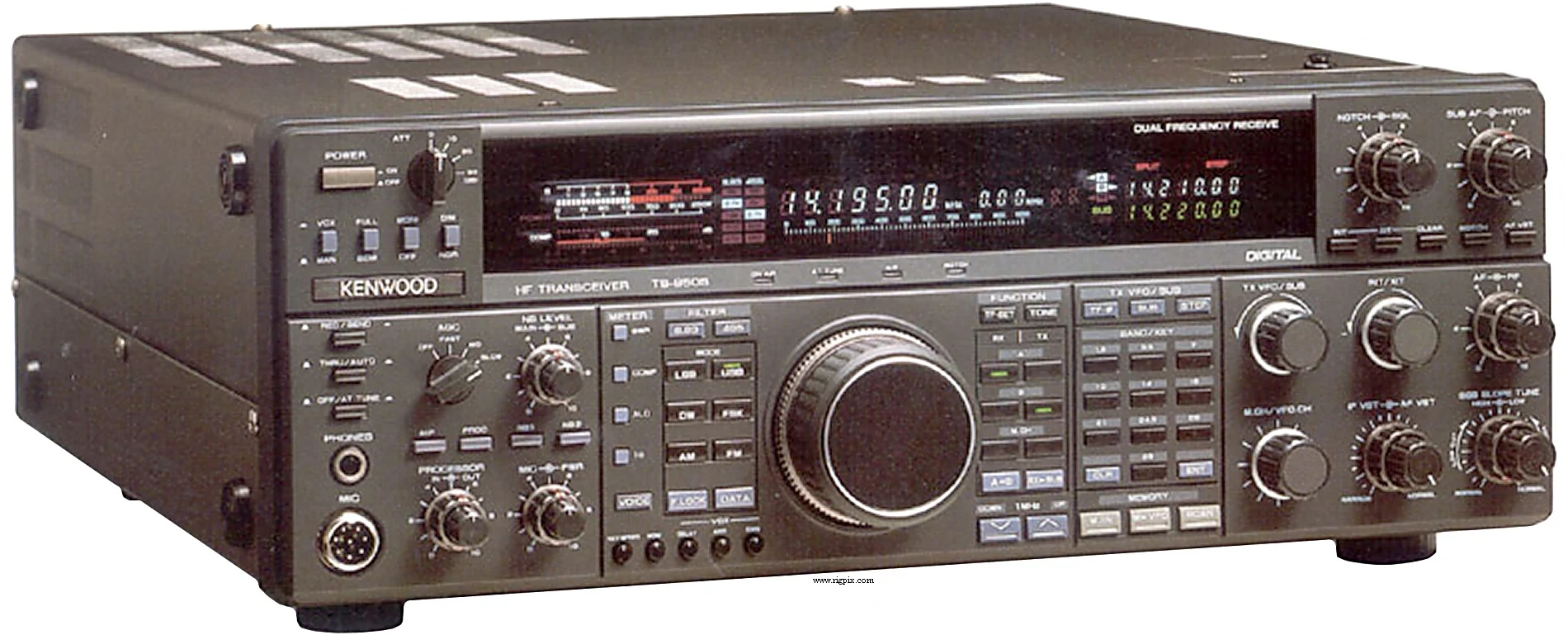

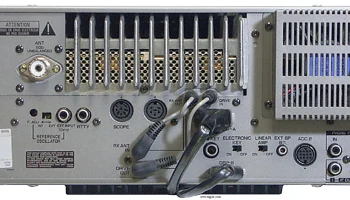

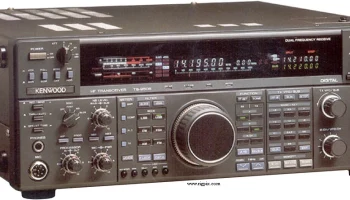

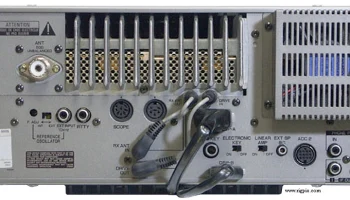

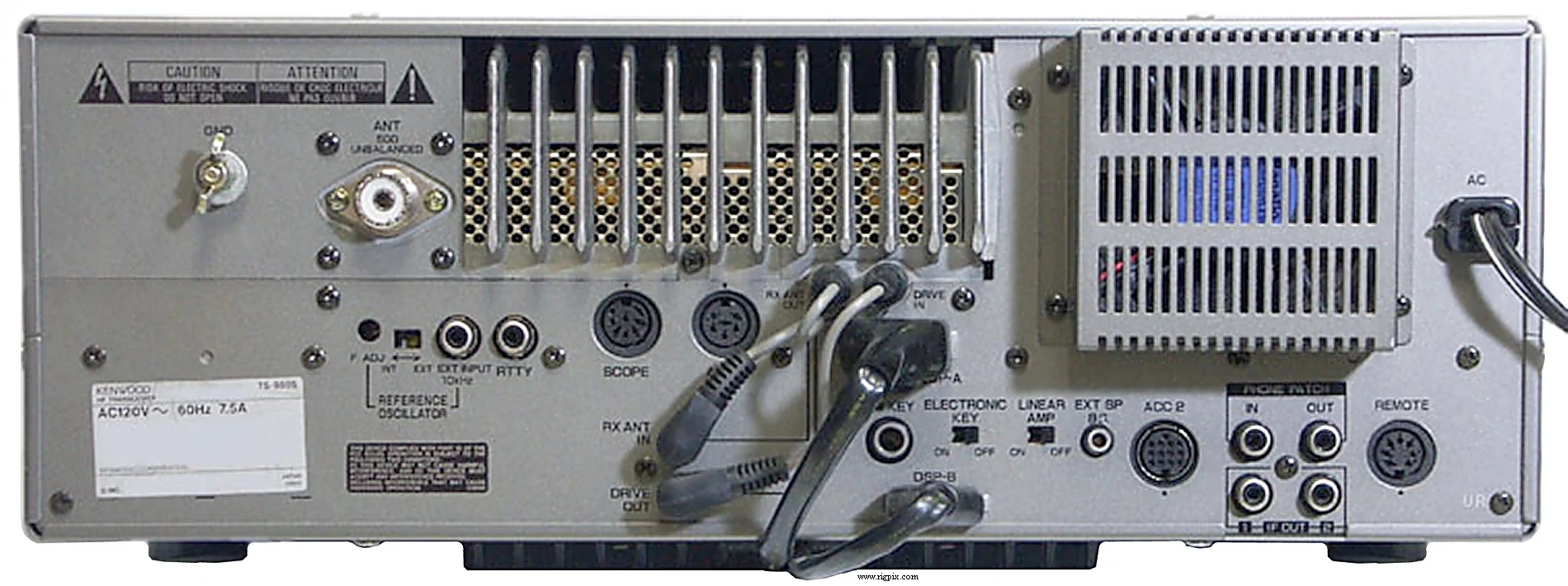

TS-950S
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC RX: 0.1-30 МГц |
| Шаг перестройки | АМ/ФМ: 100 ГцСС/CW/FSK: 10 Гц |
| Стабильность частоты | ±10 ppm @ -10 до +50°C (14 до 122°F) |
| Режимы работы | АМ / ФМ / СSB / CW / FSK |
| Каналы / управление памятью | 100 регулярных ячеек памяти с резервированием литиевой батареей |
| Репитерный сдвиг / смещение | Нет выделенного. Вместо этого используйте разделение VFO A/BSplit Offset след функции трассировки |
| Источник питания | От сети: 120 / 220 / 230 / 240 В переменного тока ±10% (фиксированный шнур питания) (Напряжение зависит от рынка) |
| Ток потребления / мощность | Прием: 110 Вт (без сигнала)Передача: Макс. 700 Вт |
| Импеданс антенны / разъем | 50 Ом / SO-239 (RX/TX)50 Ом / Phono (RCA), только для RX |
| Габариты (Ш*В*Г) | 409*154*446 мм (16.1*6.06*17.56") |
| Вес | 23 кг (50.71 фунта) |
| Другие особенности | Кодер CTCSS/PL. Тон ретранслятора 1750 Гц.Встроенный автоматический ATU и ключатель. Маркер полосы пропускания 500 кГц. Вариант DSP (DSP-10). |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Основной RX: Трёхкратное супергетеродиновое преобразование (FM) 1-й ПЧ: 73.05 МГц 2-й ПЧ: 8.83 МГц 3-й ПЧ: 455 кГц Основной RX: Четырёхкратное супергетеродиновое преобразование (АМ/СС/CW/FSK) 1-й ПЧ: 73.05 МГц 2-й ПЧ: 8.83 МГц 3-й ПЧ: 455 кГц 4-й ПЧ: 100 кГц Под RX: Двойное супергетеродиновое преобразование (СС/CW/FSK) 1-й ПЧ: 40.055 МГц 2-й ПЧ: 10.695 МГц |
|---|---|
| Чувствительность | АМ (10 дБ S+N/N) 0.1-0.15 МГц: 25 мкВ 0.15-0.5 МГц: 10 мкВ 0.5-1.62 МГц: 32 мкВ 1.62-30 МГц: 2 мкВ FM (12 дБ SINAD) 28-30 МГц: 0.5 мкВ SSB/CW/FSK (10 дБ S+N/N) 0.1-0.15 МГц: 2.5 мкВ 0.15-0.5 МГц: 1 мкВ 0.5-1.62 МГц: 4 мкВ 1.62-30 МГц: 0.2 мкВ |
| Избирательность | АМ (Широкий) 6 кГц (-6 дБ)15 кГц (-50 дБ) АМ (Узкий) 2.4 кГц (-6 дБ)3.8 кГц (-60 дБ) FM 12 кГц (-6 дБ)24 кГц (-60 дБ) SSB 2.4 кГц (-6 дБ)3.8 кГц (-60 дБ) CW (Широкий) 2.4 кГц (-6 дБ)3.8 кГц (-60 дБ) FSK 2.4 кГц (-6 дБ)3.8 кГц (-60 дБ) |
| Изоляция зеркального канала | 80 дБ |
| Выходная мощность AF / громкоговорителя | 1.5 Вт при 10% искажении / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | 12-160 м10 м АМ:10-40 Вт10-40 Вт ФМ:20-150 Вт20-110 Вт СSB (PEP):20-150 Вт20-110 Вт CW/FSK:20-150 Вт20-110 Вт |
|---|---|
| АМ | 10-40 Вт |
| ФМ | 20-150 Вт |
CW/FSK
| Модуляционная система | АМ: Низкоуровневая модуляцияФМ: Реактивная модуляцияSSB: Балансная модуляция |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -40 дБ |
| Импеданс микрофона / разъём | 500 Ом до 5 кОм / 8-контактный (металлический замок кольца разъём) |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | 1990-1991 (Отменён) |
|---|---|
| Дополнительная информация | — |
| DSP-10 HS-5 HS-6 IF-232C LF-30A MC-43S MC-60A MC-80 MC-85 SM-230 SO-1 SO-2 TL-922 SP-950 VS-2 YK-88C-1 YK-88CN-1 YK-88SN-1 YG-455C-1 YG-455CN-1 YG-455S-1 | Единица DSP Коммуникационные наушники. Люкс класса, лёгкие коммуникационные наушники. 12.5 Ом Интерфейс RS-232C / уровень конвертера Фильтр низкой частоты Микрофон динамический с кнопками вверх/вниз Амплифицированный настольный микрофон с кнопками вверх/вниз и переключателем импеданса Омидорежекторный настольный микрофон с кнопками вверх/вниз Универсальный высококлассный настольный микрофон с кнопками вверх/вниз Монитор станции TCXO. ±0.5 ppm TCXO. ±0.5 ppm Линейный усилитель Соответствие внешней акустической системе Голосовой синтезатор Узкий фильтр CW. 500 Гц. ПЧ: 8.83 МГц Узкий фильтр CW. 270 Гц. ПЧ: 8.83 МГц Фильтр SSB. 1.8 кГц. ПЧ: 8.83 МГц Узкий фильтр CW. 500 Гц. ПЧ: 455 кГц Узкий фильтр SSB. 2.4 кГц. ПЧ: 455 кГц |
