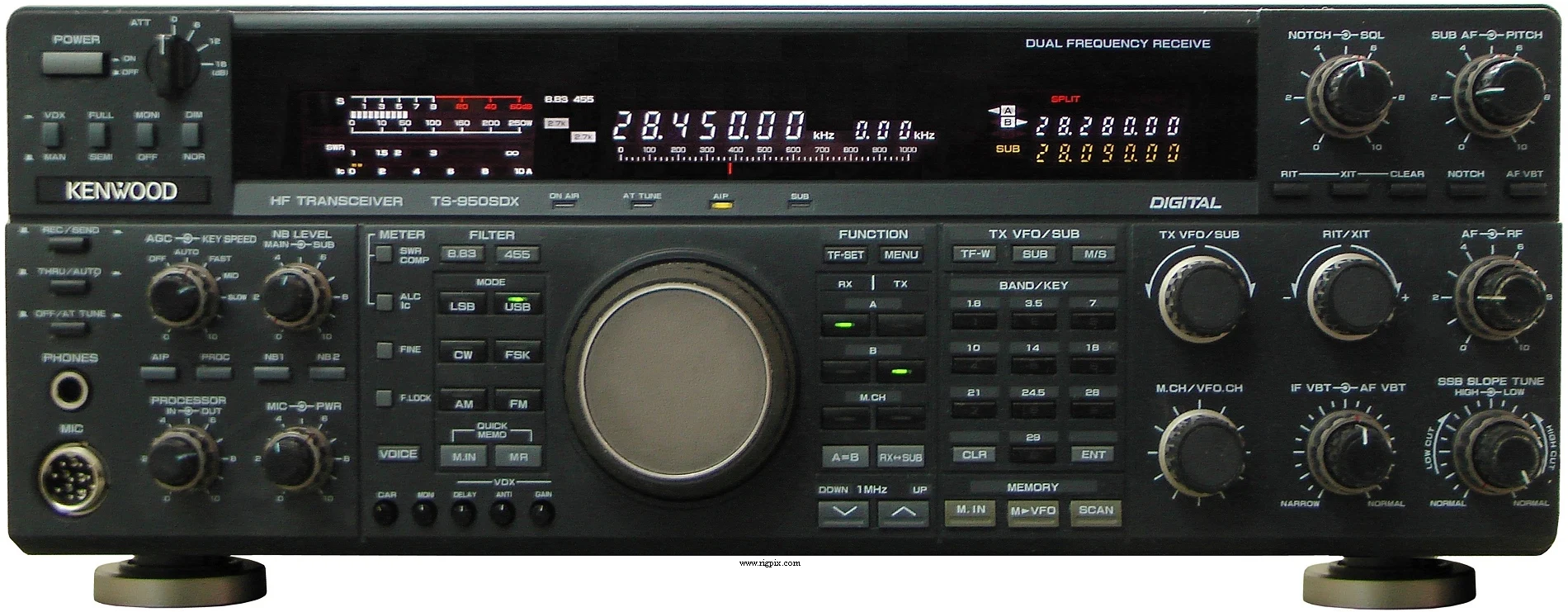

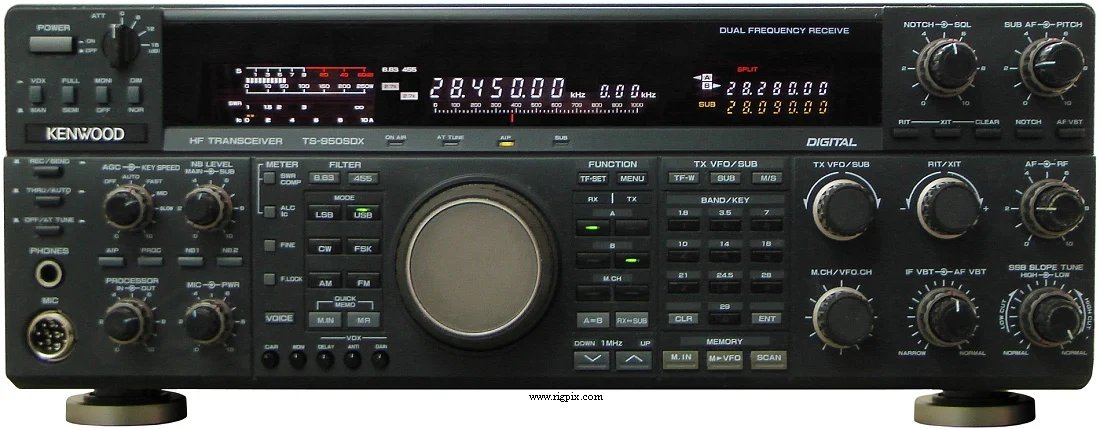

TS-950SDX
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC RX: 0.1-30 МГц |
| Шаг перестройки | 1 / 10 / 100 Гц10 кГц1 МГц |
| Стабильность частоты | ±0.5 ppm @ -10 до +50°C (14 до 122°F) |
| Режимы работы | АМ / FM / SSB / CW / FSK |
| Каналы / управление памятью | 90 регулярных с расщеплением 10 программируемых VFO настройка ограничена RAM хранение с резервированием литиевой батареей |
| Ретранслятор смещение / сдвиг | Нет выделенного. Используйте расщепление VFO A/B или память вместо этого |
| Источник питания | От сети: 120, 220, 230, 240 В переменного тока (в зависимости от рынка) |
| Ток потребления / мощность | Приём: 110 Вт (без сигнала)Передача: Макс. 700 Вт |
| Импеданс антенны / разъём | 50 Ом (с антенным тюнером 20-150 Ом) / SO-239 |
| Габариты (Ш*В*Г) | 409*154*446 мм (16.1*6.1*17.6”), проекции включены |
| Вес | 23 кг (50.6 фунта) |
| Другие особенности | Встроенный телеграфный ключ и авто AT. Интерфейс RS-232C. Кодер CTCSS/PL. Цифровая обработка сигналов. Двойной приёмник |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Основной RX: Трёхкратное супергетеродинное преобразование (FM) 1-й ПЧ: 73.05 МГц 2-й ПЧ: 8.83 МГц 3-й ПЧ: 455 кГц Основной RX: Четырёхкратное супергетеродинное преобразование (АМ/ССБ/CW/FSK) 1-й ПЧ: 73.05 МГц 2-й ПЧ: 8.83 МГц 3-й ПЧ: 455 кГц 4-й ПЧ: 100 кГц Под RX: Супергетеродинное преобразование с двойным преобразованием (ССБ/CW/FSK) 1-й ПЧ: 40.055 МГц 2-й ПЧ: 10.695 МГц |
|---|---|
| Чувствительность | АМ (10 дБ S+N/N) 0.1-0.15 МГц: 25 мкВ 0.15-0.49 МГц: 10 мкВ 0.49-1.62 МГц: 32 мкВ 1.62-30 МГц: 2 мкВ FM (12 дБ SINAD) 28-30 МГц: 0.5 мкВ SSB/CW (10 дБ S+N/N) 0.1-0.15 МГц: 2.5 мкВ 0.15-0.49 МГц: 1 мкВ 0.49-1.62 МГц: 4 мкВ 1.62-30 МГц: 0.2 мкВ |
| Избирательность | АМ (Широкий) 6 кГц (-6 дБ)15 кГц (-50 дБ) АМ (Узкий) 2.4 кГц (-6 дБ)3.4 кГц (-60 дБ) FM 12 кГц (-6 дБ)24 кГц (-60 дБ) SSB 2.4 кГц (-6 дБ)3.4 кГц (-60 дБ) CW (Широкий) 400 Гц (-6 дБ)900 Гц (-60 дБ) FSK 2.4 кГц (-6 дБ)3.4 кГц (-60 дБ) |
| Отражение изображения | 80 дБ |
| Выходная мощность ЗЧ / громкоговоритель | 1.5 Вт при 10% искажении / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | 12-160 м10 м АМ:10-40 Вт10-40 Вт FM:20-150 Вт20-110 Вт СSB (ППЭ):20-150 Вт20-110 Вт CW/FSK:20-150 Вт20-110 Вт |
|---|---|
| АМ | 10-40 Вт |
| FM | 20-150 Вт |
CW/FSK
| Модуляционная система | АМ: Низкоуровневая модуляция FM: Реактивная модуляция SSB: Балансная модуляция |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -40 дБ |
| Импеданс микрофона / разъём | 250-600 Ом / 8-контактный (разъём с металлическим замковым кольцом) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1992-199x (вышедший из производства) |
|---|---|
| Дополнительная информация | Новая цена в Швеции в 1995 году: SEK 54995:- |
| DRU-2 HS-5 HS-6 IF-232C LF-30A MC-43S MC-60A MC-80 MC-85 MC-90 SM-230 SP-950 TL-922 VS-2 YG-455CN-1 YK-88CN-1 YK-88SN-1 | Цифровой рекордер Легкие радиотелефонные наушники Радиотелефонные наушники Интерфейс RS-232C Низкочастотный фильтр Рупорный микрофон с переключателями вверх-вниз Настольный микрофон с предусилителем и селектором импеданса Настольный микрофон с предусилителем Настольный микрофон, электретный Настольный микрофон, оптимизированный для DSP Монитор радиостанции Внешний громкоговоритель Линейный усилитель высокой частоты мощностью 1 КВт Устройство синтеза речи Телеграфный фильтр, 250 Гц (ПЧ: 455 кГц) Телеграфный фильтр, 270 Гц (ПЧ: 8.83 МГц) Фильтр SSB, 1.8 кГц (ПЧ: 8.83 МГц) |
